使用手册 SIPLACE TX 5 贴片机处的工作 使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块 239 5.10 设置供料器模块 5.10.1 处理供料器模块时的注意事项 供料器模块是精密器件。所以， 处理供料器模块时需要小心。 避免供料器模块撞上障碍物。 切勿将供料器模块摔到地上。 进行预防性维护时始终使用适 宜的工具。 5.10.2 拆卸转换料台上的 X 供料器模块 5 图 5.10 - …
5 贴片机处的工作 使用手册 SIPLACE TX
5.9 执行一次目视检查 使用软件版本 714.0 或更新 12/2020
238
5
检查多色状态显示灯 （项目 3，图 5.9 - 1，第 237 页）。
– 如果亮起绿色，则表示供料器模块处于待机状态。
– 如果亮起橙色，表示存在一个警告信号。LED 将相应闪烁。
– 如果状态显示灯亮起红色，则表明发生了故障。LED 将相应闪烁。
智能供料器操作员面板上的 LED 和状态显示灯列表参见 5.11
节，第 248 页。 5
如果状态显示灯被关闭，可能有以下原因： 5
– 该供料器模块不在当前设置中。
– 相应供料器模块存在缺陷。
– 相应供料器模块已被停用 （例如，由于压力下降）
5.9.2 适时接合料带
5
5.9.3 检查 PCB 顶针
检查升降台上磁性 PCB 顶针的位置。
– 确保 PCB 顶针不会与 PCB 底部元件发生碰撞。
– 此外，确保 PCB 顶针不会与 PCB 传送导轨面板发生碰撞。
– 仅使用如第 6.8
节，第 289 页中所述的合格 PCB 顶针。
注意事项
盖箔回缩的问题 !
如果盖箔发生断裂，即可能导致出现盖箔回缩的问题。
请注意
料带接合过晚
料带接合过晚即可能导致停机时间被延长。
及早接合料带，不要使供料器模块中的元件被用完。
请注意
料带接合过早
料带接合过早即可能带来以下后果：当旧料带被卷到新卷盘上时，新卷盘可能会变得过
满而使料带滑落，被夹住。这也将导致发生拾取错误和过长的停机时间。
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.10 设置供料器模块
239
5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5

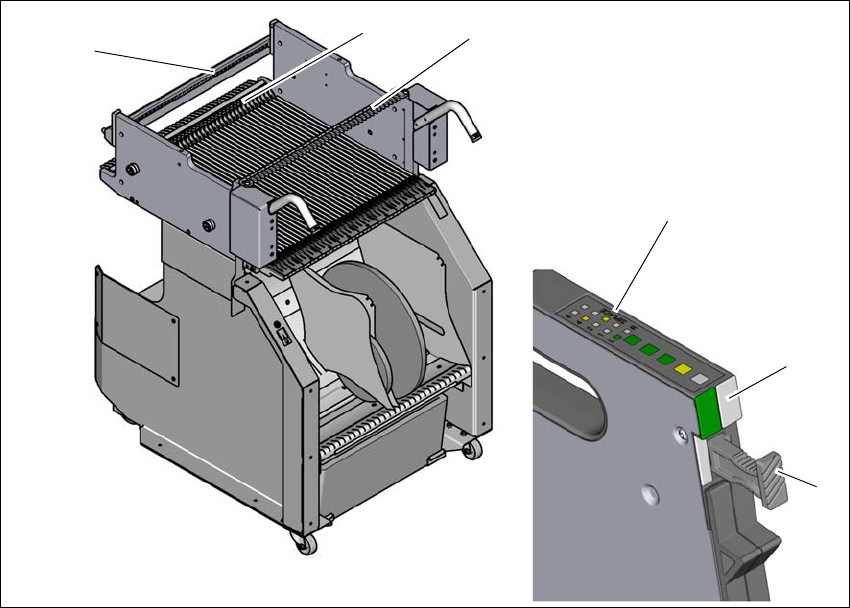

图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示灯
(3) LED 显示屏
(4) 用于检查供料器高度的轨道
(5) 锁定供料器模块的插销
(6) 对中轨道
5
(2)
(1)
(4)
(5)
(6)
(3)
5 贴片机处的工作 使用手册 SIPLACE TX
5.10 设置供料器模块 使用软件版本 714.0 或更新 12/2020
240
状态显示灯 （项目 2，图 5.10 - 1
，第 239 页）处于待命状态，如果当前设置中包含 X 轴供料器
模块，其就会发绿光。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
供料器模块使用插销锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块的程
序如下：
按下移除握柄 （项目 1，图 5.10 - 1，第 239 页）。移除握柄弹出，同时关闭状态显示灯。
等待约 1 秒钟的时间，直至锁止装置 （项目 4，图 5.10 - 1，第 239 页）释放
供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将再次
被锁住。状态显示灯将闪烁红色。
再次啮合移除握柄。如果当前设置中包含供料器模块，则状态显示灯亮起绿色，且料槽编号
和增量将再次出现在 LCD 显示屏上。
