使用手册 SIPLACE TX 6 工作站扩展部件 使用软件版本 714.0 或更新 12/2020 6.6 静止摄相机 287 6.6.2 静止元件摄相机 P&P，33 GigE 型 部件号 0058810 0-xx CPP 贴片头的静止摄相机，33 GigE 型 6 图 6.6 - 2 静止元件摄相机 P&P 的设计，33 GigE 型 (1) 带集成摄相机和摄相机放大器 的摄相机外壳 (2) 玻璃板 - 照 明等级…
6 工作站扩展部件 使用手册 SIPLACE TX
6.6 静止摄相机 使用软件版本 714.0 或更新 12/2020
286
元件尺寸 0.2 mm x 0.2 mm，最高 16 mm x 16 mm，用于测量单个元件
元件范围 0402 至 SO，PLCC，QFP，插座，插头，BGA，特殊元件，裸晶
粒，倒装片，保护壳
最小引脚间距 0.25 mm
最小引脚宽度 0.1 mm
最小球面管脚间距 0.14 mm
最小球面管脚直径 0.08 mm
视场 19.4 mm x 19.4 mm
照明类型 前方照明 （6 级，可按需要编程）
使用手册 SIPLACE TX 6 工作站扩展部件
使用软件版本 714.0 或更新 12/2020 6.6 静止摄相机
287
6.6.2 静止元件摄相机 P&P，33 GigE 型
部件号 00588100-xx CPP 贴片头的静止摄相机，33 GigE 型
6

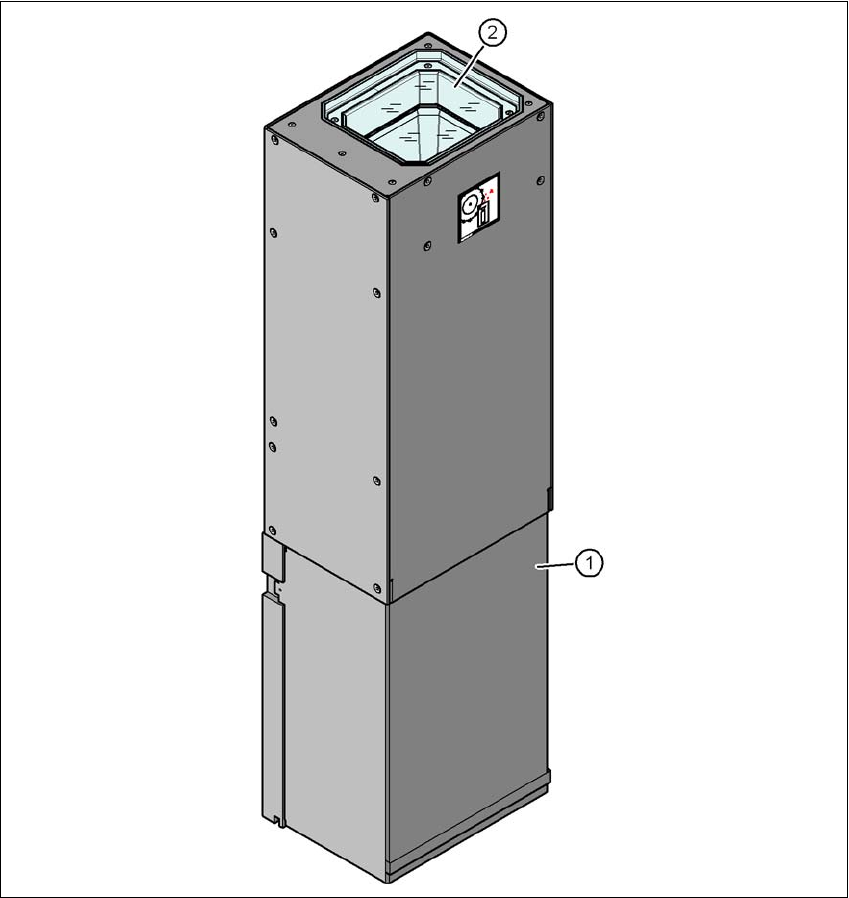

图 6.6 - 2 静止元件摄相机 P&P 的设计，33 GigE 型
(1) 带集成摄相机和摄相机放大器的摄相机外壳
(2) 玻璃板 - 照明等级和镜头等级如下
6 工作站扩展部件 使用手册 SIPLACE TX
6.7 IPC-Hermes-9852 使用软件版本 714.0 或更新 12/2020
288
6.6.2.1 安全须知
6
6.6.2.2 技术数据
6
6.7 IPC-Hermes-9852
IPC-HERMES-9852 是可以取代 IPC SMEMA 接口的 SMT 生产线通信协议。与 IPC SMEMA 接
口相比，该协议可传送更多信息。
例如：
– 独特印制板 ID
–条形码
– 传送导轨速度
– 印制板长度和宽度
– 印制板厚度
– 运输间隙高度
–重量
上述所有信息均可顺畅无阻地传送至整条生产线。
详细信息，请参见 IPC-HERMES-9852 管理手册，项目编号 [00198615-xx].
警告
碰撞的危险！
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与相机外壳发生碰撞。
拆下 TwinStar 上的静止元件摄相机。
将 TwinStar 上的贴片头更换到 MultiStar CPP 时，静止元件摄相机安装于底部位
置。
元件尺寸 0.5 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
