00198457-04_UM_TX-V2_ZH.pdf - 第179页
使用手册 SIPLACE TX 4 设置与调试 使用软件版本 714.0 或更新 12/2020 4.4 安装位置的基础设施 179 4.4.3.1 危险提示 4 4 4.4.3.2 检查主电源 检查电源是否符合规定的贴片机 规格 （见第 3.2.4 节的表，第 104 页） 。 4 危险 危险电压等级！ 贴片机的供电规格可以是 3 x 380 V~ 至 3 x 415 V ± 10 %， 50/60 Hz 也可以是 3 x 200 V…
4 设置与调试 使用手册 SIPLACE TX
4.4 安装位置的基础设施 使用软件版本 714.0 或更新 12/2020
178
4.4.3 主电源
4

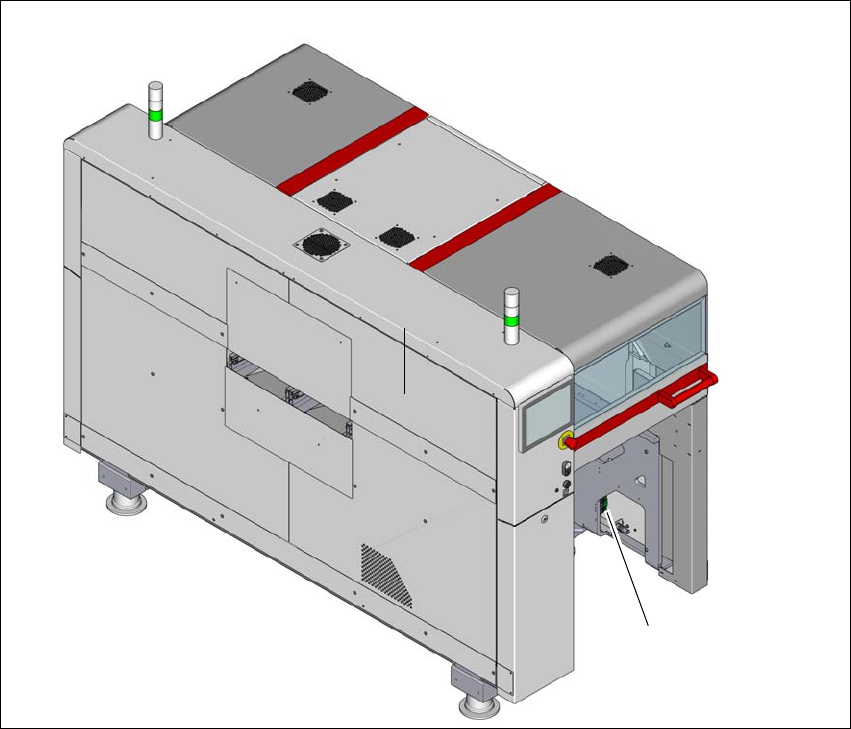

图 4.4 - 3 贴片机主电源连接位置
(1) 贴片机主输出端 1 号区段内的主电源连接 (1)
(1)
使用手册 SIPLACE TX 4 设置与调试
使用软件版本 714.0 或更新 12/2020 4.4 安装位置的基础设施
179
4.4.3.1 危险提示
4
4
4.4.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.2.4 节的表，第 104 页）。
4
危险
危险电压等级！
贴片机的供电规格可以是 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 也可以是 3 x 200 V~
至 3 x 220 V~ ± 10 %， 50/60 Hz 的电源电压。这表示系统中的某些部件可能携带致命的
电压 —— 即便主电源开关已被关闭，且电源插头的连接也已断开。
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
供电单元的保护盖只能由具有必要资格、接受过培训的人员打开。
危险
安全开关 (CSB) 盖下存在致命电压！
即便已将贴片机关闭，并断开了电源的插头连接，盖子下方的元件在一段时间内可能依
然携带致命电压。断开电源插头的连接后，等待 5 分钟直至电容放电结束。
切勿将盖打开。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
请注意
电源中的负荷峰值
由于技术原因，电源有时会出现负荷峰值。
如有必要，请与电力公司联系以明确电源阻抗。
4 设置与调试 使用手册 SIPLACE TX
4.4 安装位置的基础设施 使用软件版本 714.0 或更新 12/2020
180
4.4.3.3 供电电缆 - 规格
主电源连接线可进行以下设置：
(1) 不带主电源连接线
(2) 5 x 2.5 mm²，带 CEE 插头， 红色 16 A （符合 IEC 60309），
适用于 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 电源电压
(3) 5 x 4 mm²，无插头，3 x 200 V~ 至 3 x 220 V~ ± 10 %， 50/60 Hz，或 3 x 380 V~ 至 3 x 415
V ± 10 %，50/60 Hz 主电源电压
电源线的颜色编码取决于系统操作的所在国家。
4
4
警告
主电源连接线的横截面面积和长度
主电源连接线的横截面和长度会影响贴片机的短路电流额定值 (SCCR)。
更换主电源连接线时，请不要增大其横截面面积或缩短连接线的长度。
警告
电导线的清晰标识！
连接到每个贴片机和已安装选件的电导线必须有清晰标识，可以被轻松区分。
遵循贴片机使用国家的相关规定。
