5 贴片机处的工作 使用手册 SIPLACE TX 5.6 警报信息和 “ 联机帮助 ” 使用软件版本 714.0 或更新 12/2020 228 5.6.1 查看当前警报的相关信息 要查看当前警报的相关信息，单击 图标以启动工作站计算机的 帮助系 统 。 帮助系统 主窗口 将随着警报信息一起被打开。信息内 容与为当前显示且已启动帮助功能的警报相关。 如果警报已被解除，而且贴片机自动 确定了相应的解决方案，此警报将自动从状态区域中删除。…
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.6 警报信息和 “ 联机帮助 ”
227
5.6 警报信息和 “ 联机帮助 ”
如果贴片机工作期间出现警报，那么用户界面状态区域的警报消息将显示为红色。警报信息图标
将被激活。
工具栏中以红色高亮显示的按钮表示需要操作员执行动作。
5

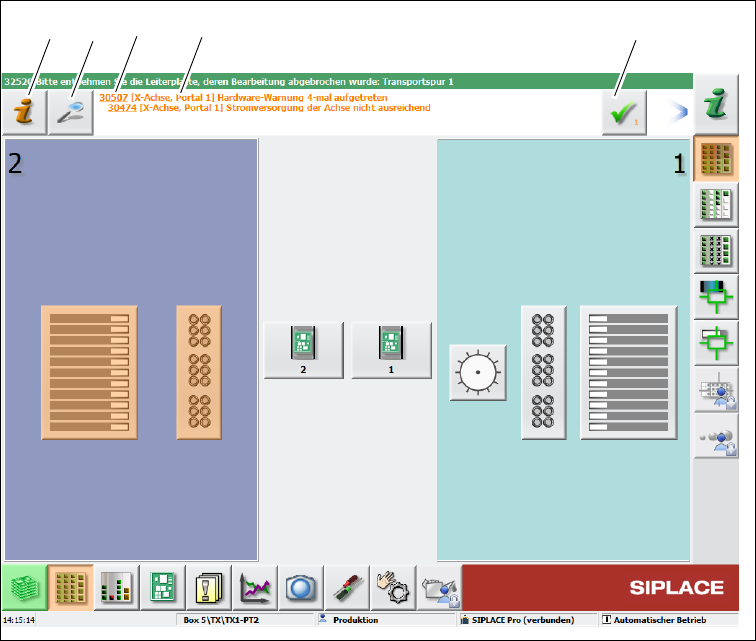

图 5.6 - 1 含警报通知的视图 （示例）
图例说明 5.6 - 1
(1) “ 警报信息 ” 图标：用于打开当前警报的帮助功能
(2) “ 详细信息 ” 图标：用于打开详细信息 （例如，错误来源，错误发生时间）
(3) 警报编号
(4) 警报消息：有关警报的简要信息
(5) “ 确认警报 ” 图标：用于删除警报显示
(1)
(2) (3)
(4)
(5)
5 贴片机处的工作 使用手册 SIPLACE TX
5.6 警报信息和 “ 联机帮助 ” 使用软件版本 714.0 或更新 12/2020
228
5.6.1 查看当前警报的相关信息
要查看当前警报的相关信息，单击 图标以启动工作站计算机的帮助系统。帮助系统主窗口
将随着警报信息一起被打开。信息内容与为当前显示且已启动帮助功能的警报相关。
如果警报已被解除，而且贴片机自动确定了相应的解决方案，此警报将自动从状态区域中删除。
如果解决方案不要自动确认的，您还可以从状态区域手动删除警报。
进行这一操作，请点击 图标 ; 状态区域将不再显示该警报信息。
5.6.2 查看选定警报的相关信息
单击工具栏中的按钮 （1）。
所有发生的警报将被列出。
使用垂直工具栏 (2). 中的按钮选择错误类别。
在警告列表 (3) 中点击消息，将打开关于此消息的详细信息。
. 5
图 5.6 - 2 示例：警报列表
选择您想要从警报列表查看信息的警报显示。
(5)
(2)
(3)
(4)
(1)
使用手册 SIPLACE TX 5 贴片机处的工作
使用软件版本 714.0 或更新 12/2020 5.6 警报信息和 “ 联机帮助 ”
229
点击 “ 显示帮助 ” （4）按钮，查看相关的信息。
要查看其他警报的相关信息，请输入警报编号，在帮助系统索引中进行搜索 （5）。
5.6.3 “ 联机帮助 ” 警报信息中的颜色编码
5
5.6.4 上下文 “ 联机帮助 ”
要查看当前视图的相关信息，单击 图标启动工作站计算机的帮助系统。帮助系统主窗口将
随着警报信息一起被打开。此信息指的是当前正在显示且启动了帮助功能的警报。使用 “ 内容表
”、“ 索引 ” 和 “ 搜索功能 ” 来查看 “ 联机帮助 ” 的内容。
文本高亮显示 含义
红色文本 警报编号和消息
黑色文本 产生警报的可能原因
绿色文本 解决警报的指示和说明
蓝色带下划线文本 打开附加信息
