2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
40
2.2.1 贴片机上的警告标签 （错误标签）
图 2.2 - 1 警告标签 - 2 号料位 （默认标签）
(1) 警告 - 叉车 （货盘车或叉车） - 此处附加
项目 W 002，部件号 03155798-01
项目 W 024，部件号 03155346-01
项目 W 210，部件号 03233439-01
项目 W 012，部件号 03155378-01
项目 W 二级激光，部件号 03155298-01
(T) PCB 的传送方向
W 024
W 210
W 024
M 002
W 012
(1)
W 二级激光
使用手册 SIPLACE TX 2 操作安全
使用软件版本 714.0 或更新 12/2020 2.2 警告标签
41
图 2.2 - 2 警告标签 - 1 号料位 （默认标签）
项目 W 006，部件号 - 03155631-01
项目 W 024，部件号 03155346-01
项目 W 012，部件号 03155378-01
项目 W 210，部件号 03233439-01
(T) PCB 的传送方向
W 210
W 012
P 006
W 024
W 024
2 操作安全 使用手册 SIPLACE TX
2.2 警告标签 使用软件版本 714.0 或更新 12/2020
42

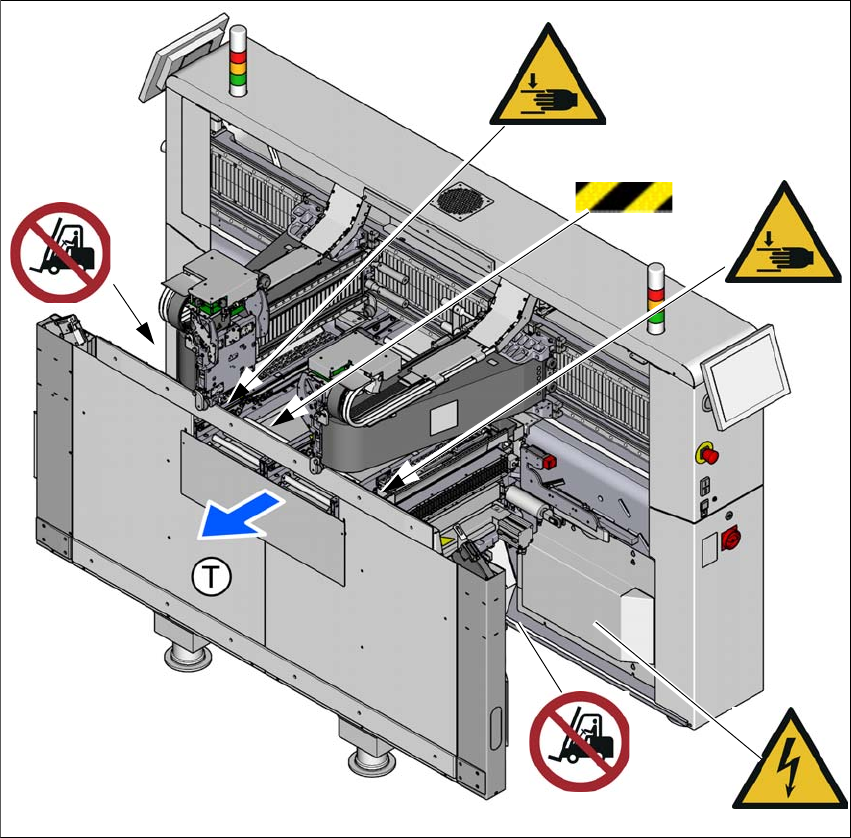

图 2.2 - 3 贴片机上的警告标签 （标准标签）- 示例为 SIPLACE TX2i
(1) 护手装置上的警告条，内部
项目 W 006，部件号 - 03155631-01
项目 W 024，部件号 03155346-01
项目 W 012，部件号 03155378-01
(T) 行程方向
警告标签 W 024 贴在金属盖板内侧。
警告条贴在内部，即护手装置上。
1
W 024
W 012
P 006
P 006
W 024
