4. 机器构成
－ 15 －
NXTII-030804R_S
4.4 主搬运轨道
由标准配置的马达对电路板搬运轨道进行自动宽度调整。
消除了停止电路板时对电路板的冲击，并且可以方便地进行电路板搬运方向的切
换。
双搬运轨道不仅可以搬运/生产同种类型的电路板，而且可以搬运/生产不同类型的
电路板, 2个搬运轨道的宽度可以各自独立地变更。
如果在通道
1和通道2安装相同尺寸的支撑板，就可以在无支撑板换线的情况下进行双
搬运轨道和单搬运轨道的切换（图A,D）。另外，如果变更通道1支撑板尺寸，可以将
通道2的基准轨道靠近到跟前的212㎜（图B）或 247mm（图C）的位置，从而提高
周期时间。此时，只要通过更换通道1的支撑板和移动通道2支撑板的安装位置就可以
对应。
单搬运轨道可以用 1 种支撑板对应所有的电路板尺寸（图 E）。
电路板尺寸
(W)
(mm)
支撑板尺寸(W)(mm)
搬运轨道规格
电路板
搬运方式
通道 1
通道 2
通道 1 通道 2
图
48～280
48～280
312
※
1
312
※
2
A
48～165
48～280
215
※
3
312
※
2
B
双轨道搬运
48～200
48～280
250
※
3
312
※
2
C
双搬运轨道
48～510
312
※
1
312
※
2
D
单搬运轨道
单轨道搬运
48～610
312
※
4
312
※
4
E
※1 双搬运轨道用的通道 1 专用的支撑板。
※2 双搬运轨道用的通道 2 专用的支撑板。
※3 使用此支撑板时，后侧搬运轨道相对于基准(电路板宽 280mm)位置向面前侧移动。因此，
在生产后侧搬运轨道的电路板时，Y 轴的移动距离可以比在基准位置时短，由此可以提
高周期时间。
※4 单搬运轨道用的支撑板。
327
图 B
48～165
48～280
215
312
通道 1
通道 2
不需要进行支撑板的换线
312
312
图 E
通道 1
48～610
212
图 A
图 C
支撑板
搬运轨道
48～280
48～280
312
312
通道 1
通道 2
250
312
247
通道 1
通道 2
48～200
48～280
48～510
通道 1
312
312
图 D
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 16 －
NXTII-030804R_S

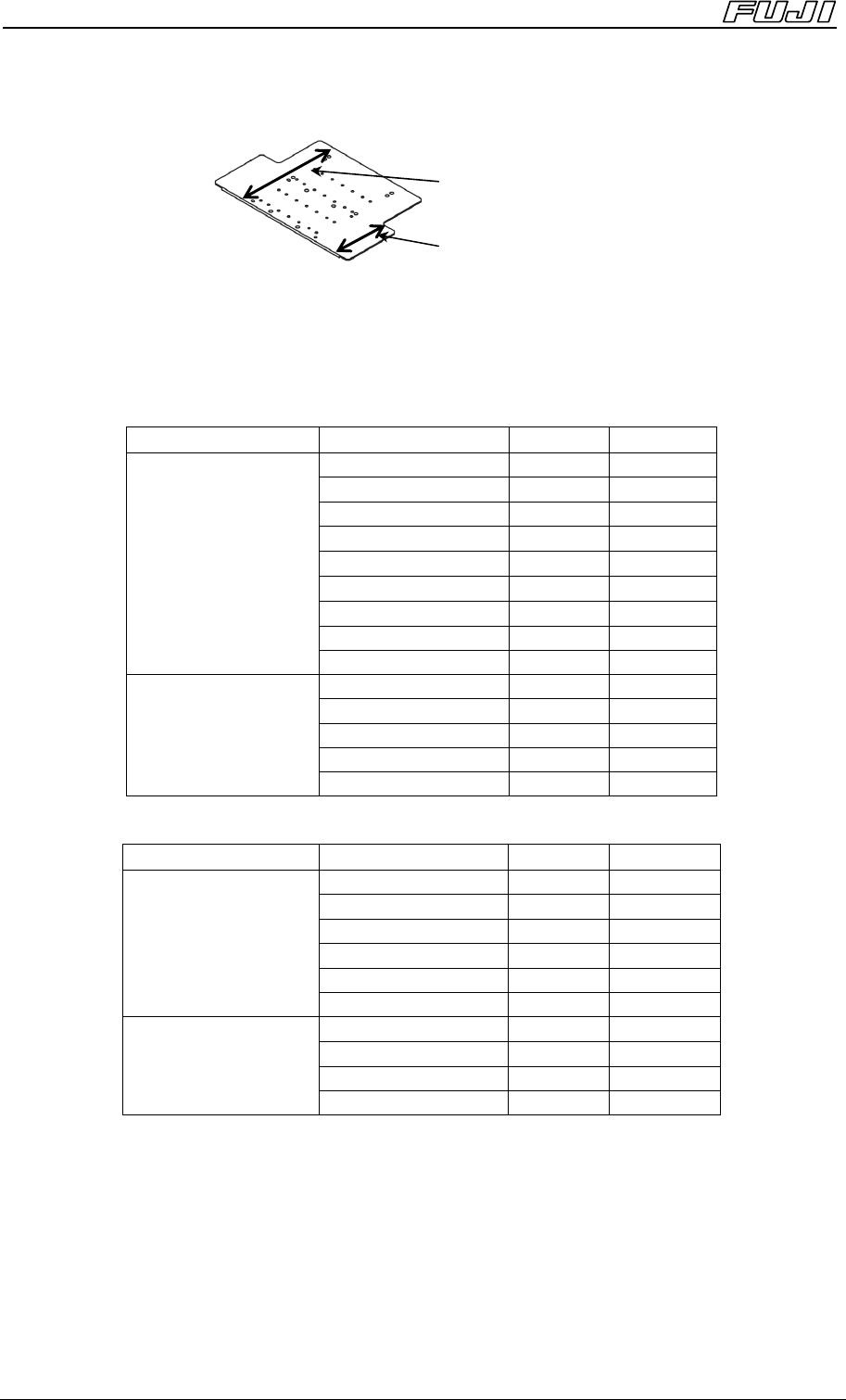

在双模组生产(M3 II 模组)的自动支撑销规格时，根据电路板尺寸(W)更换通道１、２的支撑
板。双模组生产用的支撑板，为在 X 方向上将单模组生产用的支撑板向外伸出的构造。
根据生产形态、电路板尺寸(W)，用支撑板尺寸(a)和伸出部的长度(b)的组合来更换支撑板。
搬运轨道规格 支撑板类型
a b
1A 312 33
1B 312 105
1C 312 185
1D
※
1
215 33
1E
※
1
215 105
1F
※
1
250 33
1G
※
1
250 105
1H 312 265
双搬运轨道
1J 312 292
1K 312 33
1L 312 105
1M 312 185
1N 312 265
单搬运轨道
1P 312 292
搬运轨道规格 支撑板类型
a b
2A 312 33
2B 312 105
2C 312 185
2D
※
2
312 0
2E 312 51
双搬运轨道
2F 312 131
2G
※
2
312 0
2H 312 51
2J 312 131
单搬运轨道
2K 312 208
※ 支撑板类型是说明时用的，实际上没有个别的名称。
※1 使用该支撑板时，后侧搬运轨道相对于基准(电路板宽 280mm)位置向面前侧移动。因此，在生产后侧
搬运轨道的电路板时，Y 轴的移动距离可以比在基准位置时短，从而可以提高周期时间。
※2 与单模组生产时相同的支撑板。
图. 双模组生产用支撑板
表 通道 1 用支撑板
表 通道 2 用支
撑
板
M/C 前方
M/C 后方
伸出部(b)
支撑板尺寸
(
a
)
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 17 －
NXTII-030804R_S
对应电路板尺寸的支撑板的组合
■ 双搬运轨道(双通道生产)
・ 通道1－通道 2 间距:327mm
通道 2
电路板尺寸(W) 48～120 120～200 200～280
48～120
1A+2A 1A+2B 1A+2C
120～200
1B+2A 1B+2B 1B+2C
通道 1
200～280
1C+2A 1C+2B 1C+2C
・ 通道1－通道 2 间距:212mm
通道 2
电路板尺寸(W) 48～120 120～200 200～280
48～120
1D+2A 1D+2B 1D+2C
通道 1
120～165
1E+2A 1E+2B 1E+2C
・ 通道1－通道 2 间距:247mm
通道 2
电路板尺寸(W) 48～120 120～200 200～280
48～120
1F+2A 1F+2B 1F+2C
通道 1
120～200
1G+2A 1G+2B 1G+2C
■ 双搬运轨道(单通道生产)
电路板尺寸(W)
48～120
1A+2D
120～200
1B+2D
200～280
1C+2D
280～360
1H+2D
360～440
1J+2E
通道 1
440～510
1J+2F
■ 单搬运轨道(单通道生产)
电路板尺寸(W)
48～120
1K+2G
120～200
1L+2G
200～280
1M+2G
280～360
1N+2G
360～440
1P+2H
440～520
1P+2J
通道 1
520～610
1P+2K
