Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 24 －
NXTII-030804R_S

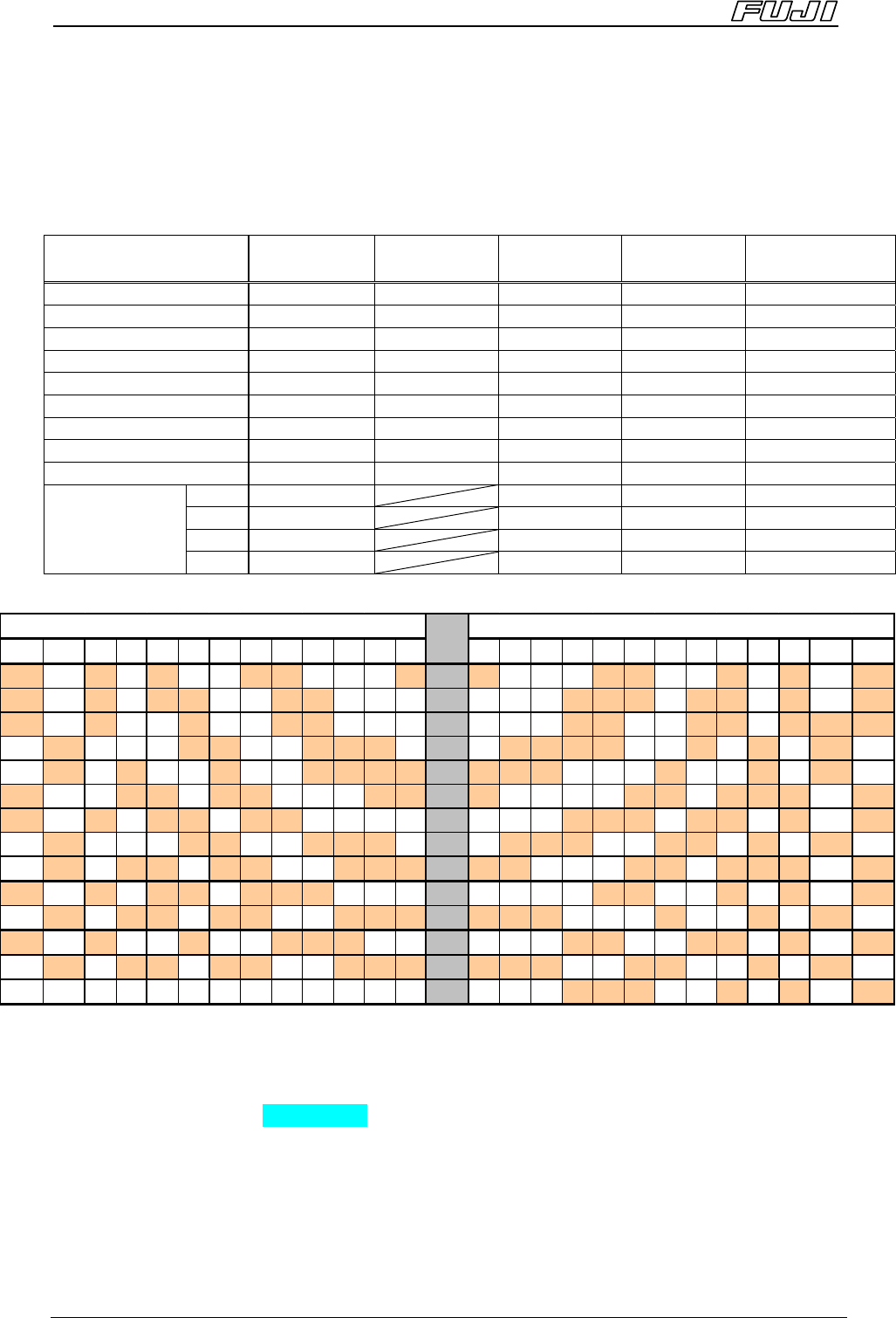

4.9.2 带料斗的料站托架
作为选项，W8 13"料卷可以按1间距搭载，也可以选择带料斗料站托架。
将供料器附属的料卷托架拆除后，取而代之将带料斗的料站托架安装在机器上。
料站托架的更换台车(PCU)，必须使用带料斗的料站托架专用的台车。
在带料斗的料站托架(M6 II，M6 IISP)上搭载1个料盘单元-M时，必须有专用的
半料斗。
供料器种类
供料器
占有料槽数
料斗
占有料槽数
M3 II 搭载数
M6 II 搭载数 M6 IISP 搭载数
W8 1 1 20 45 44
W12 2 2 9 22 22
W16 2 2 9 22 22
W24 3 2 6 15 15
W32 4 3 5 11 11
W44 5 4 4 9 9
W56 6 5 3 7 7
W72 7 6 2 6 6
W88 9 7 2 5 5
1S 2 9 22 22
1L 2 9 22 22
2S 4 4 11 11
单管装供料器
2L 4 4 11 11
M∶NG 元件排出单元 M L∶NG 元件排出单元 L
1S/1L/2S/2L∶管装供料器类型 1S/1L/2S/2L GCU∶点胶检查单元
上表中显示的是从操作者侧所见到的供料器状态。
关于占有料槽及搭载间距，W4P1 供料器与 W8-7"相同。
2S,2L 1S,1L L M 88 72 56 44 32 24 16 12 8 8 12 16 24 32 44 56 72 88 M L 1S,1L 2S,2L
3P 2P 5P 4P 5P 4P 4P 3P 3P 2P 2P 2P 1P 8 1P 2P 2P 2P 3P 3P 4P 4P 5P 4P 5P 2P 3P
3P 2P 5P 4P 5P 5P 4P 4P 3P 3P 2P 2P 2P 12 2P 2P 2P 3P 3P 3P 4P 5P 5P 4P 5P 2P 3P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 2P 2P 2P 16 2P 2P 2P 3P 3P 4P 4P 5P 5P 4P 5P 3P 3P
4P 3P 6P 4P 6P 5P 5P 4P 4P 3P 3P 3P 2P 24 2P 3P 3P 3P 3P 4P 4P 5P 6P 5P 6P 3P 4P
4P 3P 6P 5P 6P 6P 5P 4P 4P 3P 3P 3P 3P 32 3P 3P 3P 4P 4P 4P 5P 6P 6P 5P 6P 3P 4P
5P 4P 6P 5P 7P 6P 5P 5P 4P 4P 4P 3P 3P 44 3P 4P 4P 4P 4P 5P 5P 6P 7P 5P 7P 4P 5P
5P 4P 7P 6P 7P 7P 6P 5P 5P 4P 4P 4P 4P 56 4P 4P 4P 5P 5P 5P 6P 7P 7P 6P 7P 4P 5P
6P 5P 8P 6P 8P 7P 7P 6P 6P 5P 5P 5P 4P 72 4P 5P 5P 5P 6P 6P 7P 7P 8P 7P 8P 5P 6P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 5P 5P 5P 88 5P 5P 6P 6P 6P 7P 7P 8P 9P 7P 9P 6P 7P
5P 4P 7P 6P 7P 7P 6P 5P 5P 5P 4P 4P 4P M 4P 4P 4P 4P 5P 5P 6P 6P 7P 6P 7P 4P 5P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 5P 5P 5P L 5P 5P 5P 6P 6P 6P 7P 8P 8P 7P 8P 5P 6P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 3P 2P 2P 1S,1L 2P 2P 2P 3P 3P 4P 4P 5P 5P 4P 5P 2P 3P
4P 3P 6P 5P 7P 6P 5P 5P 4P 4P 3P 3P 3P 2S,2L 3P 3P 3P 4P 4P 5P 5P 6P 6P 5P 6P 3P 4P
X X X X X X X X X X X X X GCU 8P 8P 8P 9P 9P 9P 10P 10P 11P 10P 11P 8P 9P
右隣(ピッチ)
基準
左隣(ピッチ)
左邻(间距) 右邻(间距)
基准
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 25 －
NXTII-030804R_S
4.9.3 托架端的搭载条件
料槽 No.
供料器
1 2 3 4 5
…
14
…
16
(41)
17
(42)
18
(43)
19
(44)
20
(45)
W8
○
○ ○ ○
○
○
○ ○ ○ ○
※
1
W12
×
○ ○ ○
○
○
○ ○ ○ ×
W16
×
○ ○ ○
○
○
○ ○ ○ ×
W24
×
○ ○ ○
○
○
○ ○ ○ ×
W32
×
× ○ ○
○
○
○ ○ ○ ×
W44
×
× ○ ○
○
○
○ ○ × ×
W56
×
× × ○
○
○
○ ○ × ×
W72
×
× × ○
○
○
○ × × ×
W88
×
× × ×
○
○
× × × ×
Type1
×
○ ○ ○
○
○
○ ○ ○ ×
单管装
供料器
Type2
×
× ○ ○
○
…
…
…
○
○ ○ × ×
GCU
×
× × ×
×
…
○
…
×
× × × ×
料槽 No.的( )内的数值，是 M6 II，M6 IISP 用供料托架的料站 No.。
○表示可以搭载各供料器的位置。
无论料卷托架的类型(标准供料器附属的料卷托架规格、或者是带料斗规格)如何，此为共通的条件。
GUC 搭载在料槽 No.14 上。
关于供料托架端的搭载条件，W4P1 供料器与 W8 相同。
※1 M6 IISP 时不能使用。
※ 工作头类型为 G04 工作头时，不能使用以下的料槽位置。
M3 II 模组：No.1、20
M6 II 模组：No.1、45
M6 IISP 模组：No.1、43～44
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
5. 控制
－ 26 －
NXTII-030804R_S
5.1 控 制
项 目 规 格
坐标控制方式 绝对值指令
贴装工作头 可以进行加减速设定（3 段式）
控制轴数
X,Y,Z,Q,XS,R,TY,TZ1,TZ2 共 4～9 轴（根据模组/工作头/料站的类
型而不同）
※XS 轴：M3 II 模组专用
R 轴：H12HS[H12S,H12]／H08／H04／G04 工作头专用
TY 轴：料盘单元-L、料盘单元-LT 专用
TZ 轴：料盘单元-L 专用
TZ1,TZ2 轴：料盘单元-LT 专用
最大输入顺序数 2000 顺序／模组
最大输入定位点数 3505 定位点／JOB
最大输入子电路板数 1000 子电路板／JOB
输入数据方式
※
1
（最小单位）
Fuji Flexa
X、Y、Z 轴 0.01mm Q 轴 0.01°
通信功能 网络对应（以太网）
※
2
视觉识别补正 电路板位置偏差/元件吸取偏差
操作面板
・ 操作员面板∶在机上进行操作
・ 管理电脑∶ 在其他 PC 上进行操作
※
3
※1. 数据通信通过Fuji Flexa进行。
使用Fuji Flexa时，需要安装软件用的PC以及该软件。请用户在机器到达之前准备好安装
软件用的PC。
※2. 请用户在机器未到达之前自己准备好以太网电缆。
（本公司推荐使用 100BASE-TX cable 100m以内）
※3. 请用户在机器到达之前准备好管理电脑。软件(参照NXT辅助软件8.1)为本机标准附属品。
※ 将复数基座和模组连接后可以作为1台机器使用。可以连接的模组最大台数在全部是M3 II
模组时为32个模组、M6 II/M6 IISP模组作为2台M3 II进行换算。
如果要构成超过32个模组的生产线，可以通过在生产线中设定复数机器的方法进行构成。(使
用FujiFlexa进行设定。)
5.2 动作环境
FujiFlexa
管理电脑
操作系统
Microsoft Windows 2000 SP2 以后
Microsoft Windows XP Pro SP1 以后
←
浏览器 Microsoft Internet Explorer 6.0 SP1 以后 ←
CPU
1GHz 以上(推荐 2GHz 以上) 相当于 1GHz 以上
内存
512MB 256MB
磁盘装置 FD 驱动器、CD-ROM 驱动器 ←
显示器 分辨率 1024×768 以上 分辨率 800×600 以上
其他 带鼠标的 PC/AT 互换机 Ethernet 卡 ←
※ 支持 Microsoft Windows XP Pro 的 Flexa 版本为 V1.5.1 以后，管理电脑为 NXT 本机版本 V2.71
以后。
【关于商标】
・Microsoft，Microsoft Windows XP ，Microsoft Windows 2000，Windows，Internet
Explorer 为美国 Microsoft Corporation 的注册商标或商标。
