Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 21 －
NXTII-030804R_S

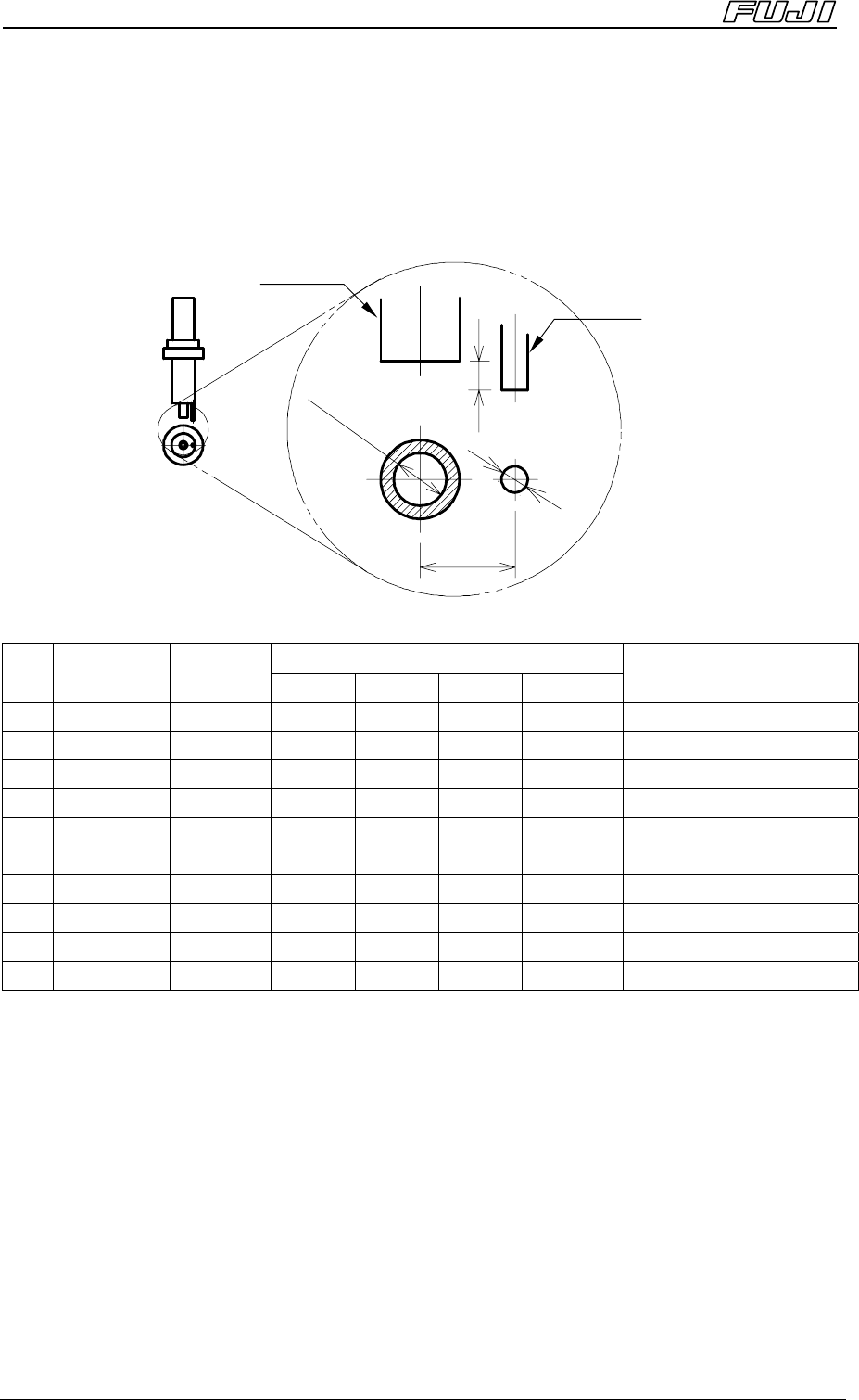

4.7.2 点胶针种类
点胶针的种类只有单点胶针一种。
在GL工作头内标准配置有1个内径为φ0.58的点胶针。
在要变更涂敷直径等情况时，请另外购买其他的点胶针。
※表格中的型号末尾的**表示会根据设计变更而变更。
各部分尺寸
No.
型 号 类型
a b
ｃ ｄ
主要对象元件
1 AA5CT**
φ1.0 单 φ1.0 φ0.5
1.8mm
0.55mm
大型元件
2 AA3MC**
φ0.9 单 φ0.9 φ0.5
1.7mm
0.50mm
中型～大型元件
3 AA5CW**
φ0.8 单 φ0.8 φ0.5
1.6mm
0.45mm
中型元件
4 AA3CR**
φ0.7 单 φ0.72
φ0.7
1.5mm
0.40mm
小型芯片以外的一般元件
5 AA35N**
φ0.6 单 φ0.58
φ0.7
1.5mm
0.30mm
小型芯片以外的一般元件
6 AA3MB**
φ0.5 单 φ0.51
φ0.7
1.2mm
0.25mm
2125,3216,SMIN,MIN
7 AA3MA**
φ0.4 单 φ0.41
φ0.7
1.0mm
0.20mm
1608～3216,SMIN,MIN
8 AA3LZ**
φ0.33 单 φ0.33
φ0.7
0.9mm
0.15mm
1608
9 AA3LY**
φ0.3 单 φ0.30
φ0.7
0.9mm
0.10mm
1005,1608
10 AA3LX**
φ0.26 单 φ0.26
φ0.7
0.9mm
0.10mm
1005
停止块
点胶针
高度差:d
距离:c
点胶针
内径:a
停止块
外径:b
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 22 －
NXTII-030804R_S
4.8 吸嘴置放台
吸嘴置放台是自动更换贴装工作头上搭载的吸嘴的单元。
搭载的类型根据贴装工作头种类、模组种类而不同。
各种类型可以用One touch (单触式)方式进行更换，机器本体在更换后自动识别
类型。
当工作头类型为GL类型时，取代吸嘴置放台，安装吸嘴更换器盖板(M3 II或者
M6 II，M6 IISP用)。
类型 ND32C
※
1
NE18A
NE12A
※
2
NEXTTA
※
3
NERTTA
※
4
储存数
32 18 12 24 18
对象吸嘴
H12HS[H12S]／
H08
工作头共用
H04 工作头用
对象模组
M3 II,M6 II,
M6 IISP
M3 II,M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
类型
NC03B NC08B
NC8LB
※
2
NCPTA
※
3,5
NCFTA
※
4,5
NCKTA
※
3
NCETA
※
4
储存数
3 8 8 16 6 11 5
对象吸嘴 H01,H02 工作头用
对象模组
M3 II,M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
类型
NK08A NK15A
NK12A
※
2
NF08A
NF07A
※
6
NF05A
※
7
储存数
8 16 12 8 7 5
对象吸嘴 G04 工作头用 OF 工作头用
对象模组
M3 II
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
M6 II,
M6 IISP
※1 虽然存在 ND32B 类型，但是为 H08 工作头专用。
※2 使用料盘单元-L、料盘单元-LT，或者搭载料盘单元-M×2 台时使用。
※3 使用料盘单元-LT，并且没有共面性检查单元时使用。
※4 使用料盘单元-LT，并且有共面性检查单元时使用。
※5 根据机械夹头的形状，可能不能进行收存。
※6 使用料盘单元-L、料盘单元-LT 时使用。
※7 搭载料盘单元-M×2 台时使用。
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
4. 机器构成
－ 23 －
NXTII-030804R_S
4.9 料站托架和占有料槽
4.9.1 料站托架
这是装载供料器的单元。如果使用更换台车(PCU)可以进行料站的成批更换。
料站托架根据模组尺寸不同会变为专用。
在料站托架的下部，设置有废料带用的回收箱。
在电路板的生产中可以进行供料器的更换。
供料器种类 占有料槽
M3
II 搭载数
M6 II 搭载数 M6 IISP 搭载数
W8 7"料卷
1 20 45 44
W8 13"料卷
2 10 23 22
W12 2 9 22 22
W16 3 6 15 15
W24 3 6 15 15
W32 4 5 11 11
W44 5 4 9 9
W56 6 3 7 7
W72 7 2 6 6
W88 9 2 5 5
1S 2 9 22 22
1L 2 9 22 22
2S 4 4 11 11
单管装供料器
2L 4 4 11 11
M∶NG 元件排出单元 M L∶NG 元件排出单元 L
1S/1L/2S/2L∶管装供料器类型 1S/1L/2S/2L GCU∶点胶检查单元
上表中显示的是从操作者侧所见到的供料器状态。
×表示不能搭载。
关于占有料槽及搭载间距，W4P1 供料器与 W8-7"相同。
2S,2L 1S,1L L M 88 72 56 44 32 24 16 12 8-13" 8-7" 8-7" 8-13" 12 16 24 32 44 56 72 88 M L 1S,1L 2S,2L
3P 2P 5P 4P 5P 5P 4P 4P 3P 3P 2P 2P 2P 1P 8-7" 1P 2P 2P 2P 3P 3P 3P 4P 4P 5P 4P 5P 2P 3P
3P 2P 5P 4P 5P 5P 4P 4P 3P 3P 2P 2P 2P 2P 8-13" 2P 2P 2P 2P 3P 3P 3P 4P 5P 5P 4P 5P 2P 3P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 2P 2P 2P 2P 12 2P 2P 2P 2P 3P 3P 4P 4P 5P 5P 4P 5P 2P 3P
4P 3P 5P 4P 6P 5P 4P 4P 3P 3P 3P 2P 2P 2P 16 2P 2P 2P 3P 3P 3P 4P 4P 5P 6P 4P 5P 3P 4P
4P 3P 6P 5P 6P 5P 5P 4P 4P 3P 3P 3P 3P 3P 24 3P 3P 3P 3P 3P 4P 4P 5P 5P 6P 5P 6P 3P 4P
4P 3P 6P 5P 6P 6P 5P 4P 4P 4P 3P 3P 3P 3P 32 3P 3P 3P 3P 4P 4P 4P 5P 6P 6P 5P 6P 3P 4P
5P 4P 7P 5P 7P 6P 5P 5P 4P 4P 4P 4P 3P 3P 44 4P 4P 4P 4P 4P 4P 5P 5P 6P 7P 5P 7P 4P 5P
5P 4P 7P 6P 7P 7P 6P 5P 5P 5P 4P 4P 4P 4P 56 4P 4P 4P 4P 5P 5P 5P 6P 7P 7P 6P 7P 4P 5P
6P 5P 8P 7P 8P 7P 7P 6P 6P 5P 5P 5P 5P 4P 72 5P 5P 5P 5P 5P 6P 6P 7P 7P 8P 7P 8P 5P 6P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 6P 5P 5P 5P 88 5P 5P 6P 6P 6P 6P 7P 7P 8P 9P 7P 9P 6P 7P
5P 4P 7P 6P 7P 7P 6P 5P 5P 5P 4P 4P 4P 4P M 4P 4P 4P 4P 5P 5P 5P 6P 7P 7P 6P 7P 4P 5P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 5P 5P 5P 5P L 5P 5P 5P 5P 6P 6P 7P 7P 8P 8P 7P 8P 5P 6P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 3P 2P 2P 2P 1S,1L 2P 2P 2P 3P 3P 3P 4P 4P 5P 5P 4P 5P 2P 3P
4P 3P 6P 5P 7P 6P 5P 5P 4P 4P 4P 3P 3P 3P 2S,2L 3P 3P 3P 4P 4P 4P 5P 5P 6P 6P 5P 6P 3P 4P
X X XXXXXXXXXX X XGCU8P8P8P8P9P9P9P10P10P11P10P11P8P 9P
基準
左隣(ピッチ) 右隣(ピッチ)
基准
右邻(间距)
左邻(间距)
