Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
5. 控制
－ 27 －
NXTII-030804R_S
5.3 网络连接的注意事项
在进行多台 PC 及网络设备的配线之前，创建表示设备的配置、主机名、IP 地址的网络图。
通过创建网络图，能够决定转换器和 LAN 电缆的所需数量。

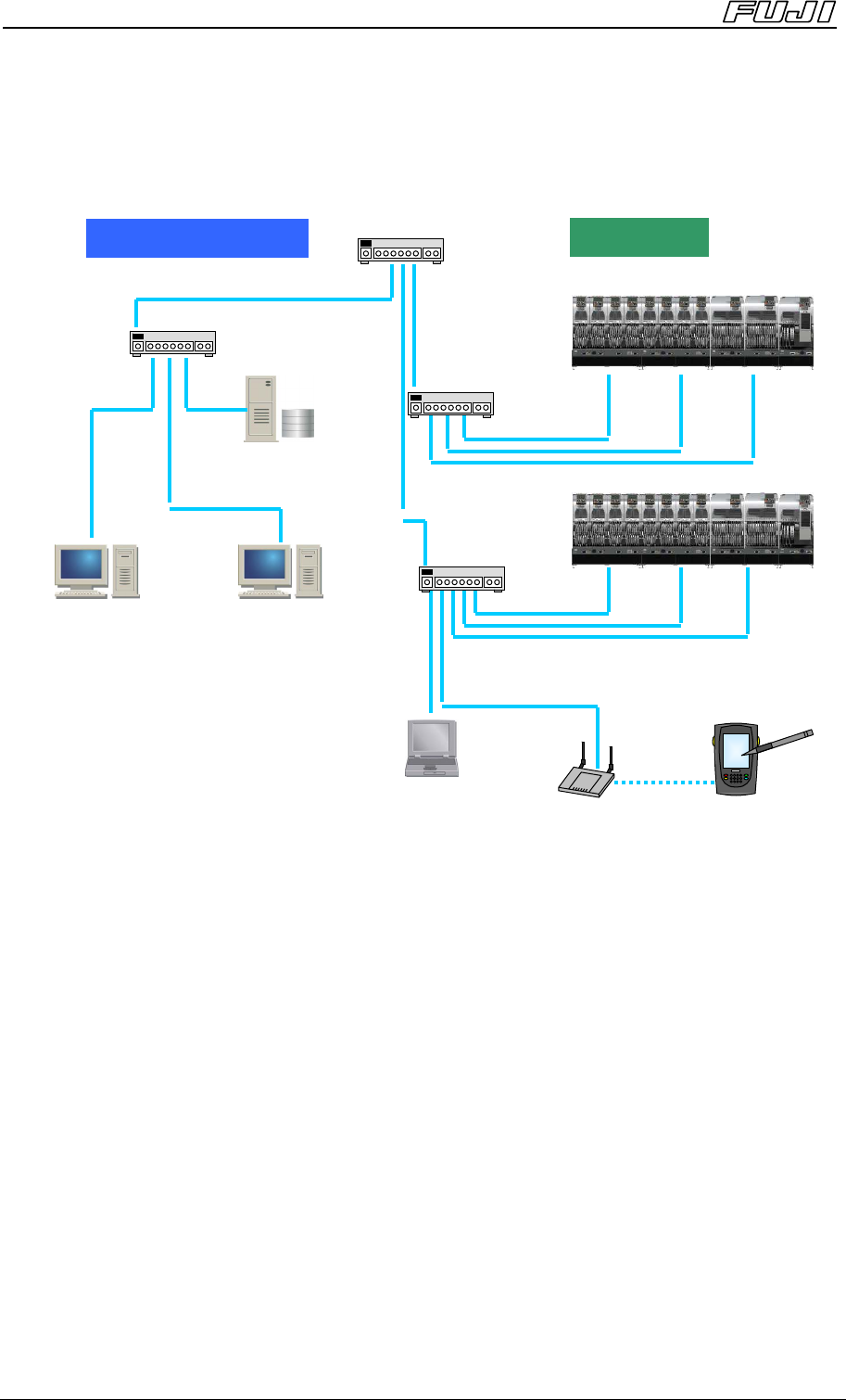

※网络图例
※网络配置的注意事项
机器与 FujiFlexa、Fujitrax 间的网络负荷有可能变大。因此，机器与 FujiFlexa、Fujitrax 间的网
络请与其他的网络分开，独立构筑。
※网络转换器的注意事项
网络转换器请利用对应 100Base-TX 的转换器。
网络转换器相互连接时，有可能端口被限定，或需要交叉电缆。
请使用网络转换器的手册进行确认后再连接。
※网络电缆的注意事项
网络电缆也请使用对应 100Base-TX 的（类别-5 以上）。
各网络电缆的最大敷设长度为 100m 以内。
在转换器、LAN 电缆上粘贴上记入了连接处名的标签，通过连接关系与网络图相互对应，能够容易
地进行变更和故障排除。
FujiFlexa Server
Fuji Accessory Server
生产线用 Server
Fujitrax DB
FujiFlexa Client
Kitting Station
Access Point
Kit Handy
HUB 01
HUB 02
HUB 03
HUB 04
无线 LAN
办公室／服务器房
生产线
IP address ***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address ***.***.***.***
IP address ***.***.***.***
IP address ***.***.***.***
IP address
*** *** *** ***
IP address ***.***.***.***
※ 每个自立型基座需要设定
IP 地址。
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
6. 功能说明
－ 28 －
NXTII-030804R_S
6.1 检测吸取位置
进行元件吸取位置的检测，从而可以确保在完成更换供料器 / 更换供料托架 / 更
换贴装工作头后所进行的第1点吸取的准确无误。
6.2 双模组生产（M3 II模组）
使用M3 II模组生产贴装范围超过250mm电路板时，可以使用2台M3 II模组进行
同一块电路板的生产。
因为贴装工作头可以移动到相邻的模组区域进行贴装，而不会产生贴装死角。
6.3 Z0传感器
测定贴装高度基准的传感器。
6.4 自动校正功能
在进行了工作头，吸嘴置放台，供料器，料盘单元，相机等的更换之后，自
动进行种类或位置的识别以便补正贴装精度的功能。
另外需要校正用的吸嘴治具。
工作头 必要的吸嘴治具数
H12HS[H12S]
12 个
H08
8 个
H04
4 个
G04
4 个
H02
2 个
H01
1 个
OF
1 个
6.5 HBC機能
M6 IISP所具有的功能。
将治具部件安装在治具台上，测定其贴装误差并将其结果加到贴装补正上的
功能。和自动校正功能相比，可以更进一步地进行高精度的贴装。
另外需要与自动校正用吸嘴治具不同的HBC用吸嘴治具。
工作头 必要的吸嘴治具数
H12HS[H12S],H08
Φ1.3 1 个
H04
Φ5.0 1 个
G04
Φ1.3,Φ5.0 各1 个
H02,H01
Φ1.3,Φ5.0 各1 个
OF
Φ5.0 1 个
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
6. 功能说明
－ 29 －
NXTII-030804R_S
6.6 加压控制功能
该功能控制施加在元件上的压力，是仅限于H01工作头、H02工作头的功能。
对应范围：
H01、H02：2.2～9.8N
6.7 压入贴装功能
该功能对应需要进行压入贴装的元件，是仅限于H01工作头、H02工作头以
及OF工作头的功能。
对应范围：
H01、H02：39.2～98N
OF ：39.2～98N
6.8 GCU(点胶检验单元)
在模组搭载了GL工作头时使用。
可以进行点胶针的偏移量测定和涂敷直径的测定。
搭载在料站托架上。
6.9 元件有无确认功能
该功能用来确认吸嘴上是否有吸取的元件。
是搭载在H01、H02、G04工作头上的功能，用于防止由于缺件造成的
品质不良。
使用此功能时对于产能没有影响。
项目
H02 H01
G04
(光纤传感器方式)
贴装前 ○ ○ ○
贴装后 ○ ○ ○
浸渍前 ○ ○ ○
元件有无确认功能
浸渍后
○ ○ ○
元件有无确认功能的对象元件
仅限于吸取时没有漏气
的元件
仅限于高度为
0.5mm 以上的元件
对象吸嘴
不对应机械夹头和
MELF 用吸嘴
没有限制
