Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA 11. 机器外观图 － 42 － NXTII-030804R_S 11.2 水平位置 单位∶ mm 1384 472 .5 1900 43 .5 1384 472 .5 1900 43 .5 65 65 580 580 43 .5 472 .5 1384 1900 70 70 575 575 462 .5 1404 33…
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
11. 机器外观图
－ 41 －
NXTII-030804R_S

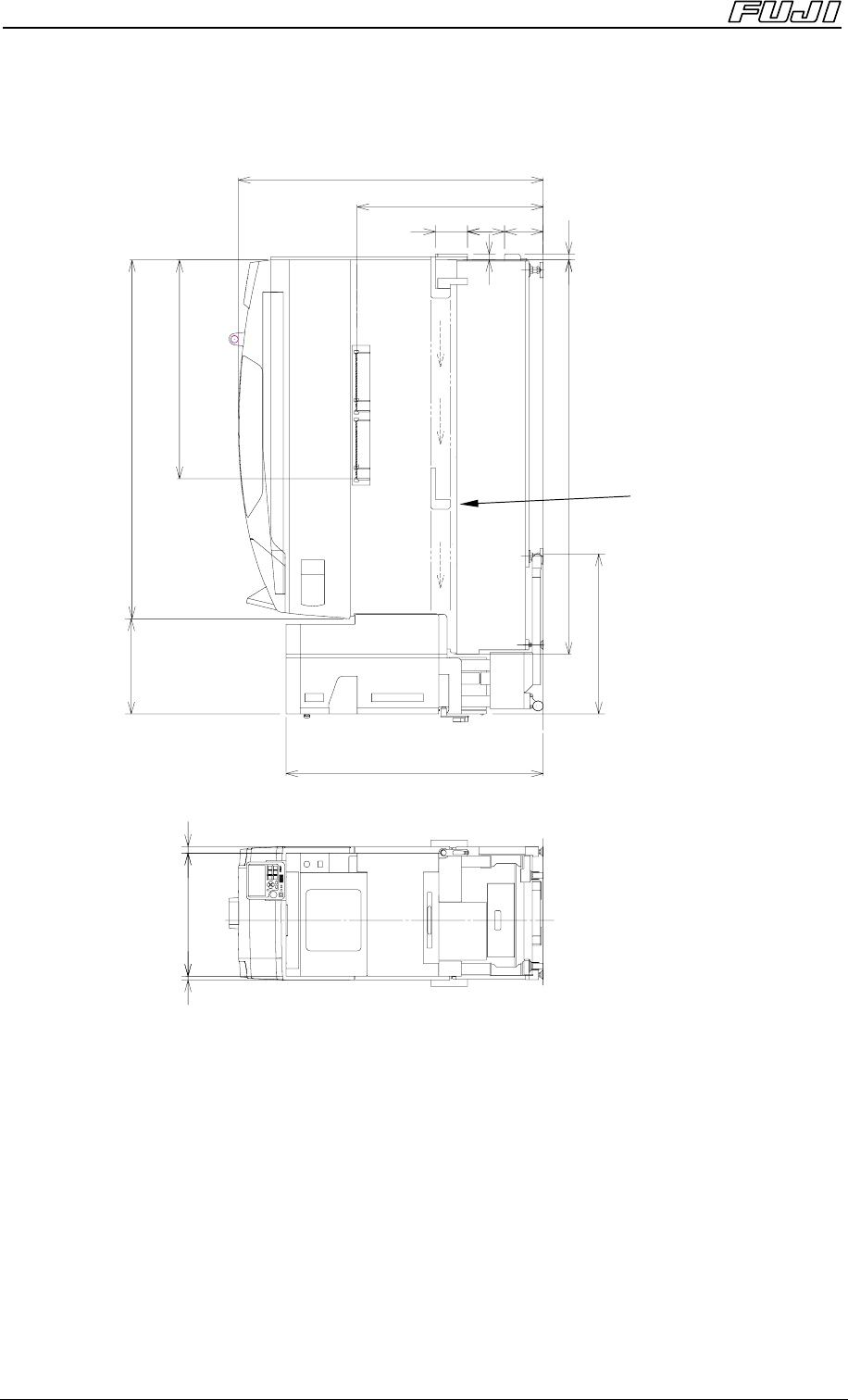

11.1.2 外观图（带料盘单元-L）
单位：mm
※电路板搬运高度为900mm时的外观图。
在将模组拉出时，
侧防护罩的 SW
也一起被拉出。
1057 .5
1734
460
773 .5
1243
59518 .5 31 .5
900
29
187179 .5169 .5
29
1905
1476 (M6 I I ,M6 IISP )
1474 (M3 I I )
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
11. 机器外观图
－ 42 －
NXTII-030804R_S

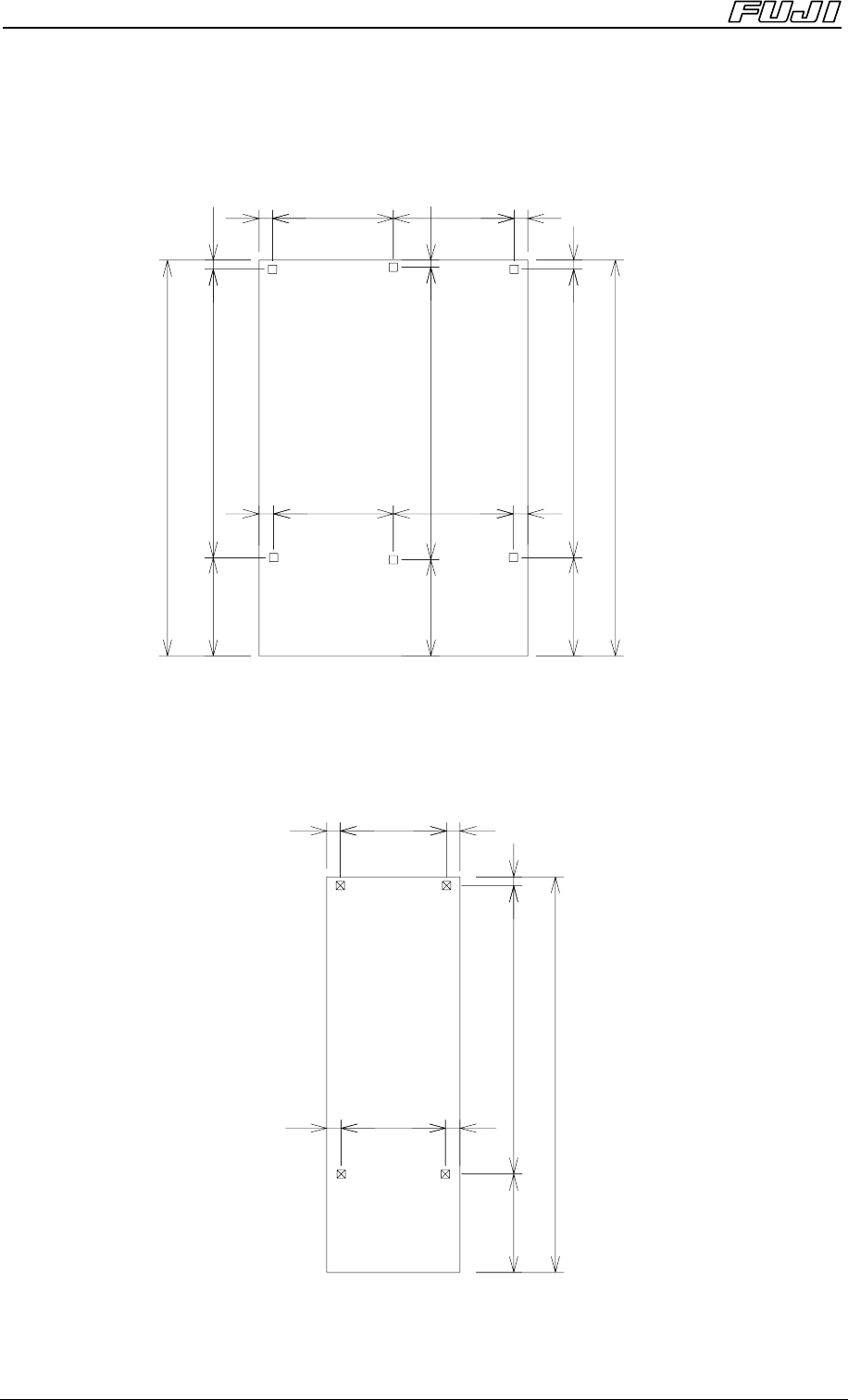

11.2 水平位置
单位∶mm
1384472 .5
1900
43 .5
1384472 .5
1900
43 .5
65 65580580
43 .5472 .5 1384
1900
70 70575575
462 .5 1404 33 .5
70 70500
51065 65
<4M II 基座>
机器前侧
<2M II 基座>
机器前侧
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
11. 机器外观图
－ 43 －
NXTII-030804R_S

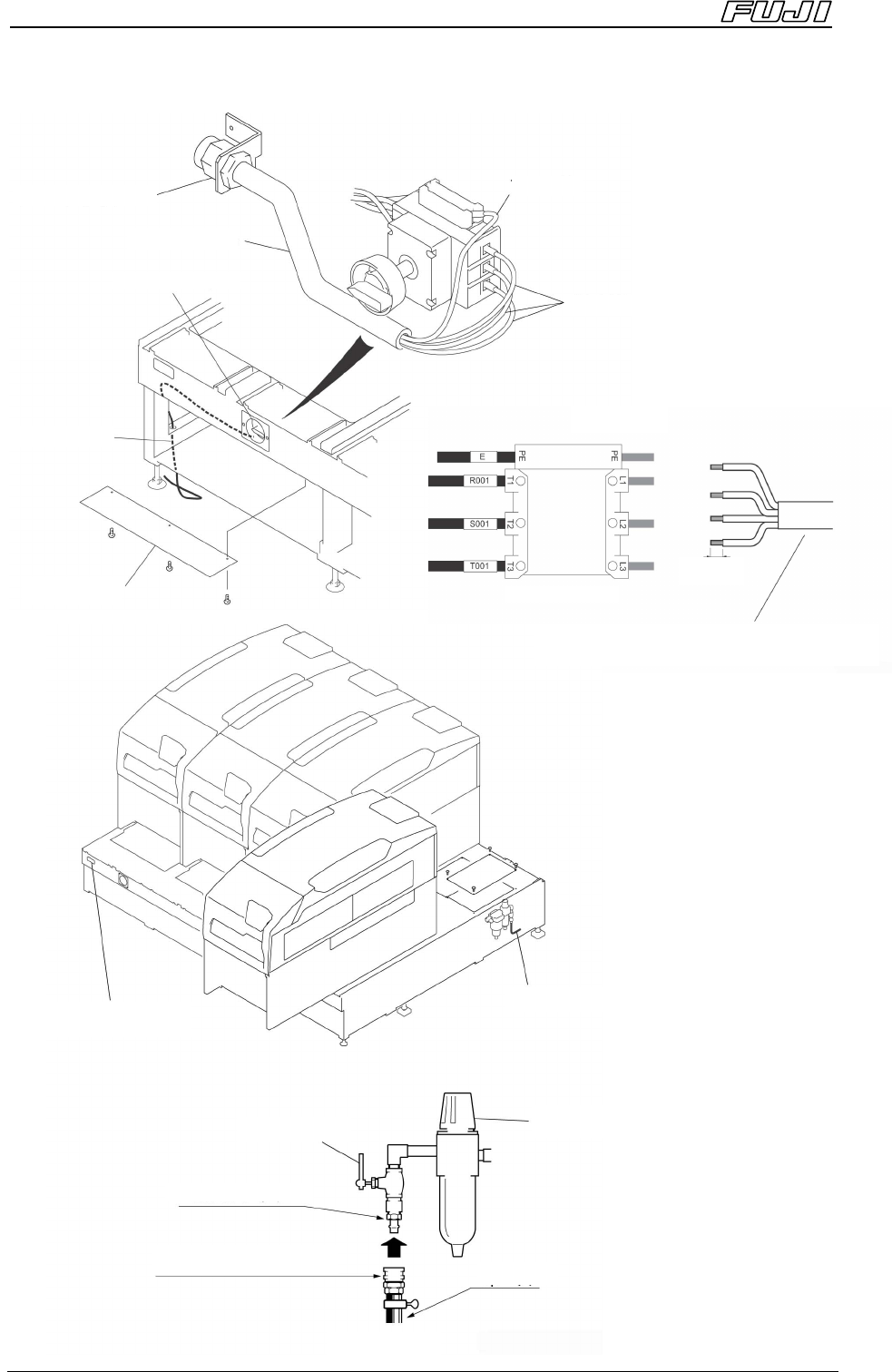

11.3 电源&气源位置
10mm
接地线
电源电缆
主电源开关
三相电线
电源电缆
盖
一次侧
主电源开关背面
电缆夹
20PF
插头
3/8
英寸管
子
用
接套
数字式压力计
气源投入口
手柄
把手
0.5MPa 以上
管子
一次电缆尺寸为 AWG12(3.5sq)以上。
