Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
8. 相关软件
－ 35 －
NXTII-030804R_S
8.1 NXT 辅助软件
以和机器本体控制独立的软件形式提供。
通过此软件对机器进行各种设定。并强力支持机器的维修保养/检查等工程作
业。
NXT辅助软件主要有以下的功能。
z 数据管理功能
z 数据编辑功能
z 维修保养支持功能
※ 需另外准备安装 NXT 辅助软件的 PC。
※ 安装了此软件的 PC 被称为管理电脑。
8.2 FujiFlexa
FujiFlexa是一个创建生产Job，进行机器控制和生产信息统计的软件。
NXT的Job数据管理在FujiFlexa上进行。

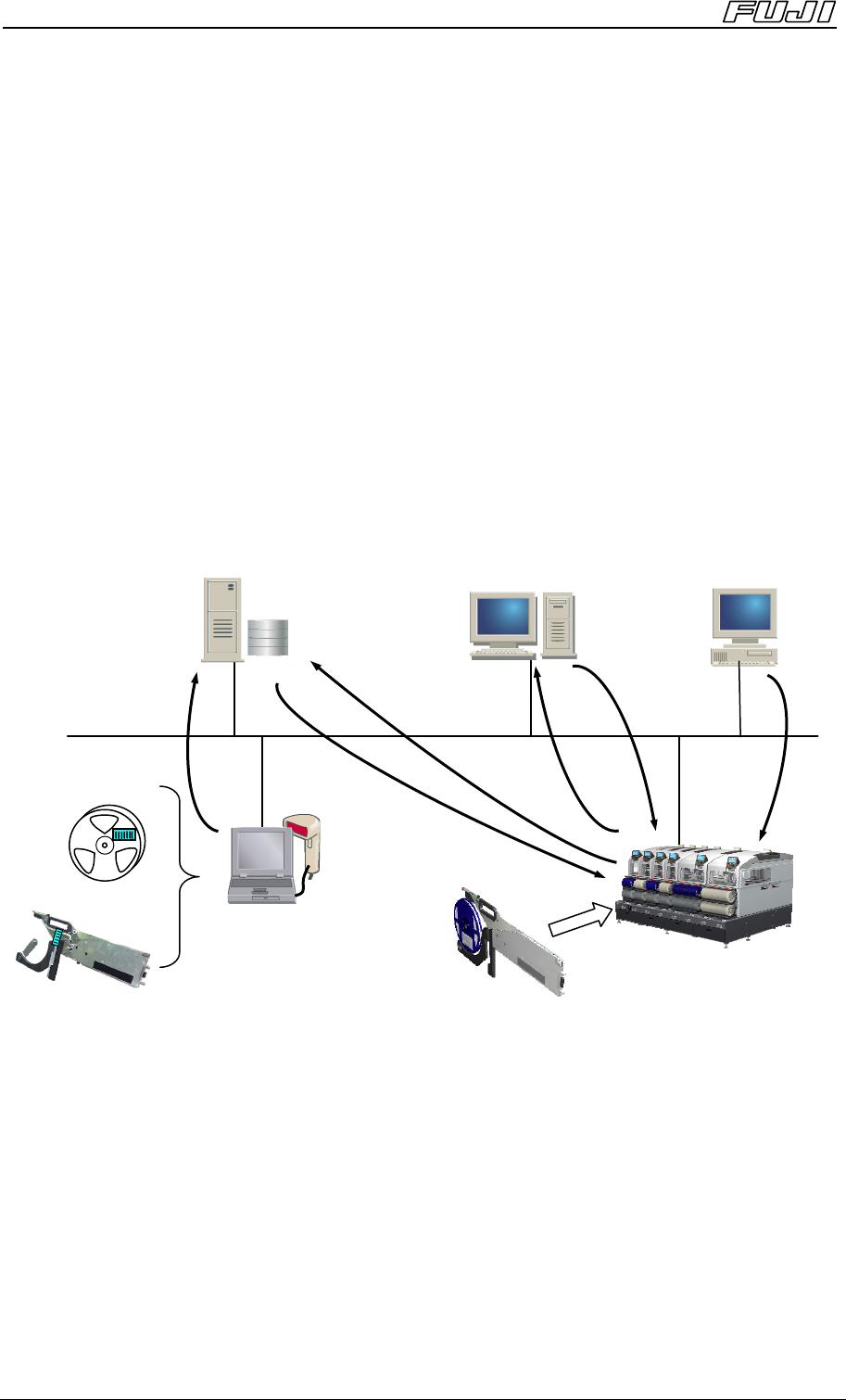

＜NXT 和相关软件的系统图＞
组合注册
机器设定
Job
生产信息
供料器信息
元件信息
Fujitrax DB
Fuji
Flexa
Engineering Panel
Fujitrax
Kitting Station
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
8. 相关软件
－ 36 －
NXTII-030804R_S
8.3 Fujitrax
这是一个对SMT生产线上的贴片机的贴装元件实行高度管理的系统。使用它
管理元件余数、料卷元件的个体信息、供料器信息以及生产程序的料站料槽
信息。
通过与NXT用供料器(FUJI智能供料器)的组合，可以实现防止错置元件/元件
料尽预告/供料器的管理等功能，从而防止产生不良电路板并提高机器的运转
率。
此外，可以取得每一块电路板的跟踪数据，并防止不良情况的产生。
Fujitrax 的软件/硬件需要另外购买。
Fujitrax：实装工程管理系统（Traceable Realtime Administration）
＜关于动态次料站＞
导入 Fujitrax 系统后，因为次料站可以设置在料站托架上的任意一个空料站位置，所以不需要
象以前那样准备很多次料站用的空料站
，也不需要在程序内进行次料站位置的设定。此外，由
于不进行料带拼接作业而实现了无停止运转
，还可以防止发生由于料带拼接所引起的不同元件
种类的误连接。
＜料盘元件的不间断供应（料盘单元-L）＞
导入 Fujitrax 系统后，如果根据料尽预告将补充的元件安装在料盘单元-L 下部的拉出部分，料
尽后自动补充料盘元件，在不停止机器下能够进行料盘元件的供应。
此外，使用带位置检查的料盘验证(Option)时，通过在料盘单元-L 上追加条形码读取器可以自
动读取料盘托架的条形码。如果事先将料盘托架的条形码和料盘元件的组合注册在 Fujitrax 系
统上，则可以防止料盘元件的错置。
＜上料盘箱优先模式的生产（料盘单元-LT）＞
上料盘箱优先模式的生产就是从上料盘箱进行元件供应。根据 Fujitrax 的元件料尽预告，将准
备的元件放置在下料盘箱内。放置后，通过设置在料盘单元-LT 内的 ID 读取器，自动读取料盘
托架的 ID。通过事先将料盘托架的 ID 和料盘元件的组合注册在 Fujitrax 系统中，可以进行料
盘元件的种类识别，所以可以在下料盘箱的任意料槽上进行料盘元件的补充。
为了收存料尽元件料盘，需要在上料盘箱中，预备有空料槽(3 个料槽)。
＜关于供料器自由配置功能＞
导入 Fujitrax 系统后，在模组上使用的元件配置即使和在生产程序上设定的配置不同时也可以
开始生产。
因此，只要此模组准备好了必要的元件，可以将这些元件自由的安装在任意位置上。
但是，不能配置其他模组使用的元件。
此外，也不能和上述的动态次料站功能共用。
＜通过导入 Fujitrax 系统后能够使用的主要功能＞
·防止元件错置功能
·料尽预告功能
·取得电路板的跟踪数据
·使用 NXT 基准定位相机读取电路板 ID（2D 编码）功能
※有关 Fujitrax 的详细规格，请参照[Fujitrax 规格说明书]。
Downloaded at 2008/05/08 17:59 JST by 3UEJ3798 DL#gNrtf9yA
9. 模组构成
－ 37 －
NXTII-030804R_S
9.1 模组构成
9.1.1 M3 II模组构成
共通单元
模
组主
体
(M3
II)
XY
机械手
(M3
II)
外罩
(M3
II)
定位相机
不
良
元件
BOX
选项单元
选择单元
主搬运轨道
双搬运轨道
单搬运轨道
料站单元 20 料槽料站托架
工作头
H04
H08
H02
吸嘴置放台
H12HS[H12S]/H08 用
H01/ H02 用(M3 II)
支撑板
双搬运轨道用
单搬运轨道用
H12HS[H12S
]
H01
G04
H04 用(M3 II)
GCU(点胶检验单元)
滚轮搬运轨道
对应薄型电路板的搬运轨道
标准搬运轨道
手动支撑销／
自动支撑销共用
GL
废料带处理单元
供料器
吸嘴
不良元件排出单元
DFU
(
浸渍助焊剂单元
)
自动支撑销
料盘供料器- M
F04 用(M3)(S))
高分辨率
相
机
标准相机
元件相机
P03 相机
