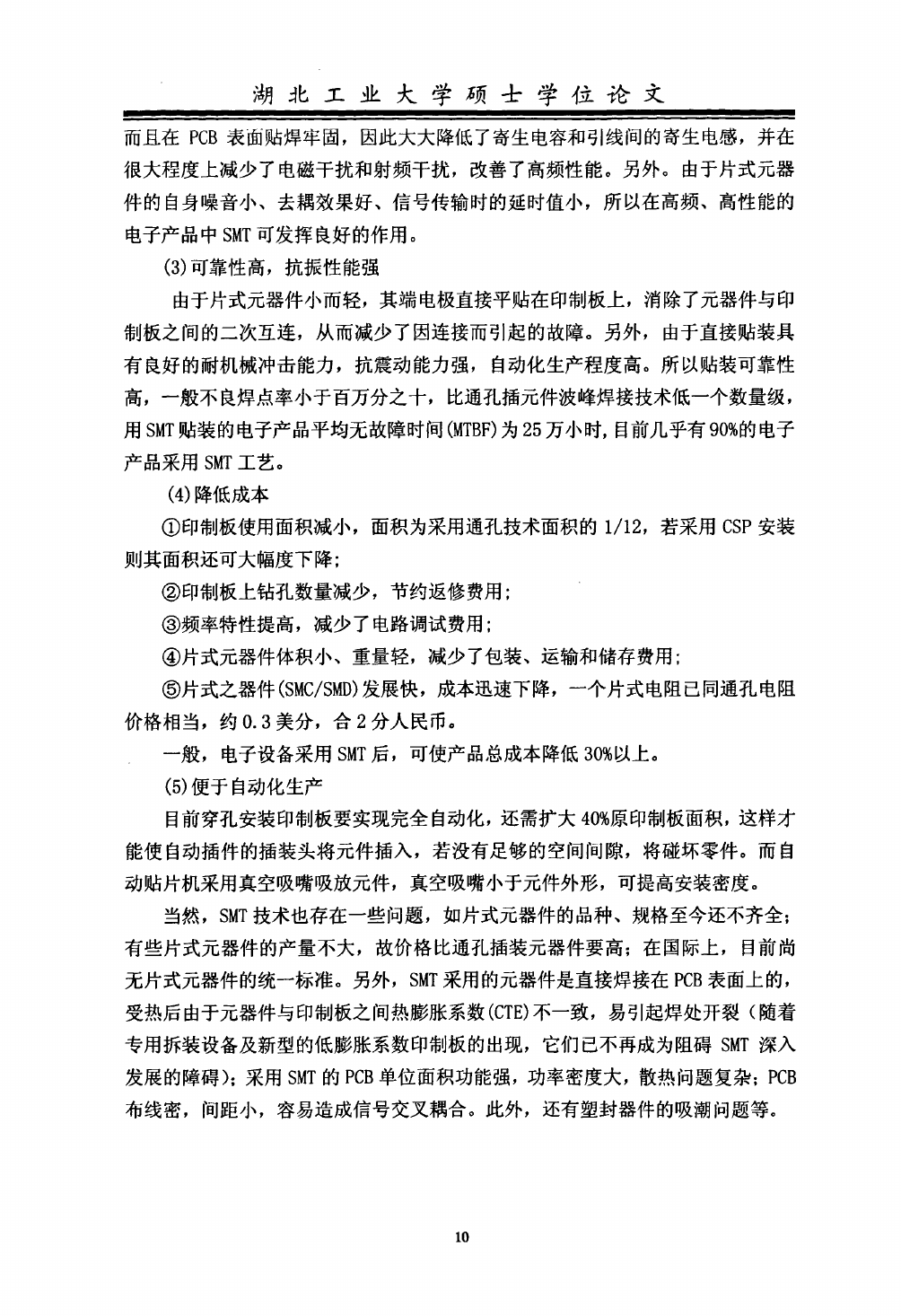

湖北工业大学硕士学位论文
而且在ＰＣＢ表面贴焊牢固，因此大大降低了寄生电容和引线间的寄生电感，并在
很大程度上减少了电磁干扰和射频干扰，改善了高频性能。另外。由于片式元器
件的自身噪音小、去耦效果好、信号传输时的延时值小，所以在高频、高性能的
电子产品中ＳＭＴ可发挥良好的作用。
（３）可靠性高，抗振性能强
由于片式元器件小而轻，其端电极直接平贴在印制板上，消除了元器件与印
制板之间的二次互连，从而减少了因连接而引起的故障。另外，由于直接贴装具
有良好的耐机械冲击能力，抗震动能力强，自动化生产程度高。所以贴装可靠性
高，一般不良焊点率小于百万分之十，比通孔插元件波峰焊接技术低一个数量级，
用ＳＭＴ贴装的电子产品平均无故障时间（ＭＴＢＦ）为２５万小时，目前几乎有９０％的电子
产品采用ＳＭＴ工艺。
（４）降低成本
①印制板使用面积减小，面积为采用通孔技术面积的１／１２，若采用ＣＳＰ安装
则其面积还可大幅度下降：
②印制板上钻孔数量减少，节约返修费用：
③频率特性提高，减少了电路调试费用：
④片式元器件体积小、重量轻，减少了包装、运输和储存费用：
⑤片式之器件（ＳＭＣ／ＳＭＤ）发展快，成本迅速下降，一个片式电阻已同通孔电阻
价格相当，约０．３美分，合２分人民币。
一般，电子设备采用ＳＭＴ后，可使产品总成本降低３０％以上。
（５）便于自动化生产
目前穿孔安装印制板要实现完全自动化，还需扩大４０％原印制板面积，这样才
能使自动插件的插装头将元件插入，若没有足够的空间间隙，将碰坏零件。而自
动贴片机采用真空吸嘴吸放元件，真空吸嘴小于元件外形，可提高安装密度。
当然，ＳＭＴ技术也存在一些问题，如片式元器件的品种、规格至今还不齐全；
有些片式元器件的产量不大，故价格比通孔插装元器件要高；在国际上，目前尚
无片式元器件的统一标准。另外，ＳＭＴ采用的元器件是直接焊接在ＰＣＢ表面上的，
受热后由于元器件与印制板之间热膨胀系数（ＣＴＥ）不一致，易引起焊处开裂（随着
专用拆装设备及新型的低膨胀系数印制板的出现，它们已不再成为阻碍ＳＭＴ深入
发展的障碍）；采用ＳＭＴ的ＰＣＢ单位面积功能强，功率密度大，散热问题复杂：ＰＣＢ
布线密，间距小，容易造成信号交叉耦合。此外，还有塑封器件的吸潮问题等。
１０

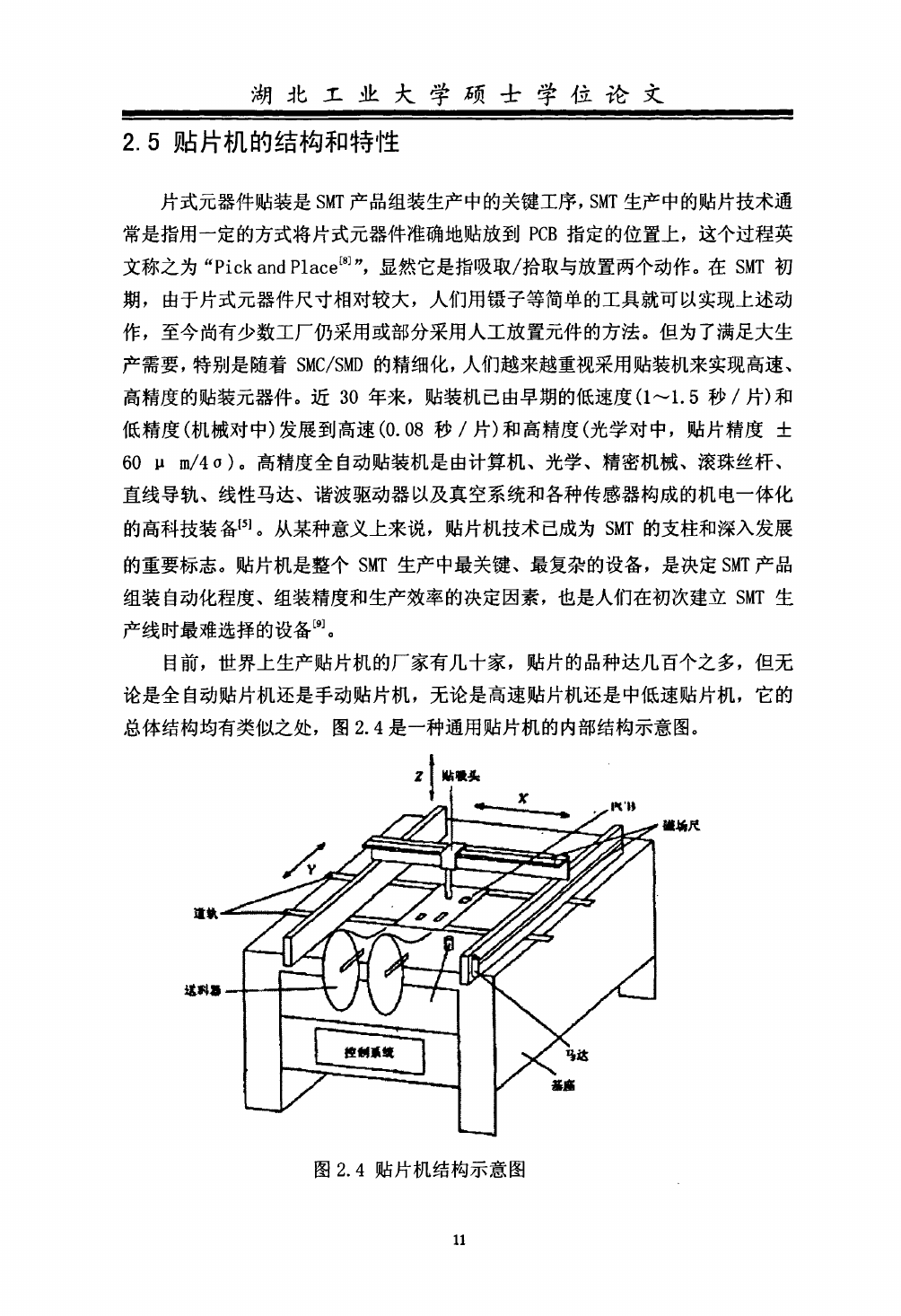

湖北工业大学硕士学位论文
２．５贴片机的结构和特性
片式元器件贴装是ＳＭＴ产品组装生产中的关键工序，ＳＭＴ生产中的贴片技术通
常是指用一定的方式将片式元器件准确地贴放到ＰＣＢ指定的位置上，这个过程英
文称之为“Ｐｉｃｋ
ａｎｄ
Ｐｌａｃｅ№ｈ，显然它是指吸取／拾取与放置两个动作。在ＳＭＴ初
期，由于片式元器件尺寸相对较大，人们用镊子等简单的工具就可以实现上述动
作，至今尚有少数工厂仍采用或部分采用人工放置元件的方法。但为了满足大生
产需要，特别是随着ＳＭＣ／ＳＭＤ的精细化，人们越来越重视采用贴装机来实现高速、
高精度的贴装元器件。近３０年来，贴装机已由早期的低速度（１～１．５秒／片）和
低精度（机械对中）发展到高速（０．０８秒／片）和高精度（光学对中，贴片精度±
６０
ｕ
ｍ／４
ｏ）。高精度全自动贴装机是由计算机、光学、精密机械、滚珠丝杆、
直线导轨、线性马达、谐波驱动器以及真空系统和各种传感器构成的机电一体化
的高科技装备ｆ５ｌ。从某种意义上来说，贴片机技术已成为ＳＭＴ的支柱和深入发展
的重要标志。贴片机是整个ＳＭＴ生产中最关键、最复杂的设备，是决定ＳＭＴ产品
组装自动化程度、组装精度和生产效率的决定因素，也是人们在初次建立ＳＭＴ生
产线时最难选择的设备旧１。
目前，世界上生产贴片机的厂家有几十家，贴片的品种达几百个之多，但无
论是全自动贴片机还是手动贴片机，无论是高速贴片机还是中低速贴片机，它的
总体结构均有类似之处，图２．４是一种通用贴片机的内部结构示意图。
图２．４贴片机结构示意图
誓婚咫

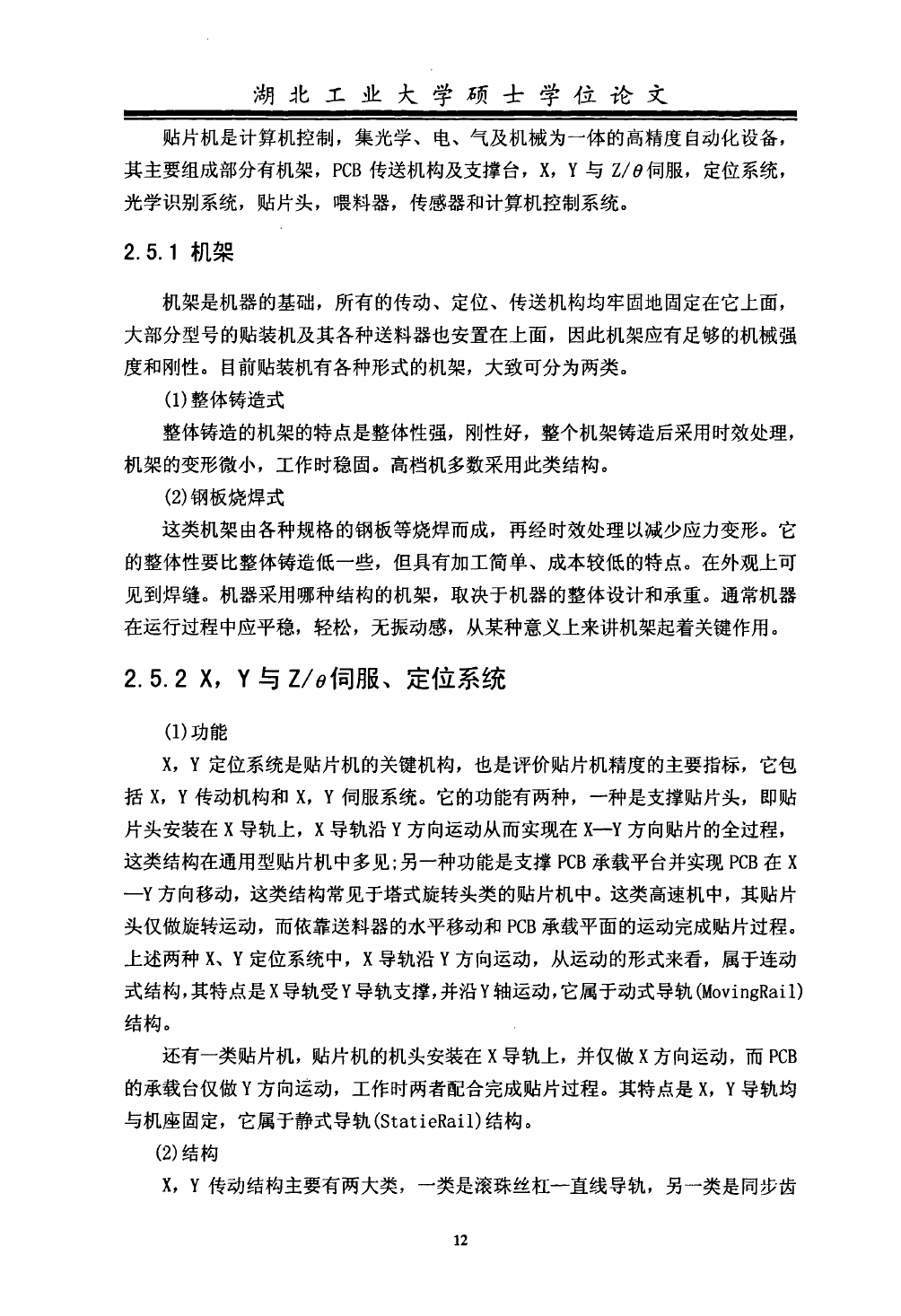

湖北工业大学硕士学位论文
贴片机是计算机控制，集光学、电、气及机械为一体的高精度自动化设备，
其主要组成部分有机架，ＰＣＢ传送机构及支撑台，Ｘ，Ｙ与Ｚ／口伺服，定位系统，
光学识别系统，贴片头，喂料器，传感器和计算机控制系统。
２．５．１机架
机架是机器的基础，所有的传动、定位、传送机构均牢固地固定在它上面，
大部分型号的贴装机及其各种送料器也安置在上面，因此机架应有足够的机械强
度和刚性。目前贴装机有各种形式的机架，大致可分为两类。
（１）整体铸造式
整体铸造的机架的特点是整体性强，刚性好，整个机架铸造后采用时效处理，
机架的变形微小，工作时稳固。高档机多数采用此类结构。
（２）钢板烧焊式
这类机架由各种规格的钢板等烧焊而成，再经时效处理以减少应力变形。它
的整体性要比整体铸造低一些，但具有加工简单、成本较低的特点。在外观上可
见到焊缝。机器采用哪种结构的机架，取决于机器的整体设计和承重。通常机器
在运行过程中应平稳，轻松，无振动感，从某种意义上来讲机架起着关键作用。
２．５．２
Ｘ，Ｙ与Ｚ／口伺服、定位系统
（１）功能
Ｘ，Ｙ定位系统是贴片机的关键机构，也是评价贴片机精度的主要指标，它包
括Ｘ，Ｙ传动机构和Ｘ，Ｙ伺服系统。它的功能有两种，一种是支撑贴片头，即贴
片头安装在Ｘ导轨上，Ｘ导轨沿Ｙ方向运动从而实现在）（＿＿Ｙ方向贴片的全过程，
这类结构在通用型贴片机中多见：另一种功能是支撑ＰＣＢ承载平台并实现ＰＣＢ在Ｘ
－Ｙ方向移动，这类结构常见于塔式旋转头类的贴片机中。这类高速机中，其贴片
头仅做旋转运动，而依靠送料器的水平移动和ＰＣＢ承载平面的运动完成贴片过程。
上述两种Ｘ、Ｙ定位系统中，Ｘ导轨沿Ｙ方向运动，从运动的形式来看，属于连动
式结构，其特点是Ｘ导轨受Ｙ导轨支撑，并沿Ｙ轴运动，它属于动式导轨（ＭｏｖｉｎｇＲａｉｌ）
结构。
还有一类贴片机，贴片机的机头安装在Ｘ导轨上，并仅做Ｘ方向运动，而ＰＣＢ
的承载台仅做Ｙ方向运动，工作时两者配合完成贴片过程。其特点是Ｘ，Ｙ导轨均
与机座固定，它属于静式导轨（ＳｔａｔｉｅＲａｉｌ）结构。
（２）结构
Ｘ，Ｙ传动结构主要有两大类，一类是滚珠丝杠一直线导轨，另一类是同步齿
１２
