湖北工业大学硕士学位论文
首先,简要介绍一个基本的贴装工作循环,如图3.1:
Y
O
图3.1贴装工作循环
X
一个基本的取贴循环包括取料、校正和贴放3个动作。第一,贴片头运动到
取料区点A,吸嘴从A点吸取元件。第二,运动到CCD相机的位置B迸行视觉
校正以保证贴装度。第三,贴片头把元件运送到PCB的某点C,吸嘴将相应元件
贴在电路板上,完成一次循环。之后贴片头再次运动到取料区处,进入下一轮循
环,不断往复就可最终完成整块板的贴装。
通过以上分析,可以归纳影响PCB装配效率的主要因素有:
(1)贴片头的移动速度。贴片头的移动速度V是由编程者预先设定的,它
决定了贴片头在拾取此元件之后能以多快的速度运动。V取决于元件的大小,元
件越大,V就越低,这是为了避免真空吸嘴吸附不足导致元件飞出,或导致元件
在吸嘴上移位而造成放置位置的不精确,所以V的设定是有一定限制的。在吸嘴
拾取一个V较小的元件之后,则吸附的所有元件都会以此速度运动,即贴片头的
移动速度总是由所拾取元件中最小的V决定的。很显然对于包含多种元件的贴装
过程而言最好不要把不同V值的元件放在一起,一方面可以避免因为元件的V不
同而影响贴片头移动速度的充分利用;另一方面,对于贴片头而言,不断的加速
或减速也会造成生产周期的延长和运动的不稳定。
(2)供料器的排放位置与数量。供料器的数量越多、排放的越分散,贴片头
在吸取元件时移动的距离也就越长,相应地贴装效率越低。因此,所有送料器要
尽可能地连续排列以减少贴片头的移动距离。供料器的排放位置与数量受PCB上

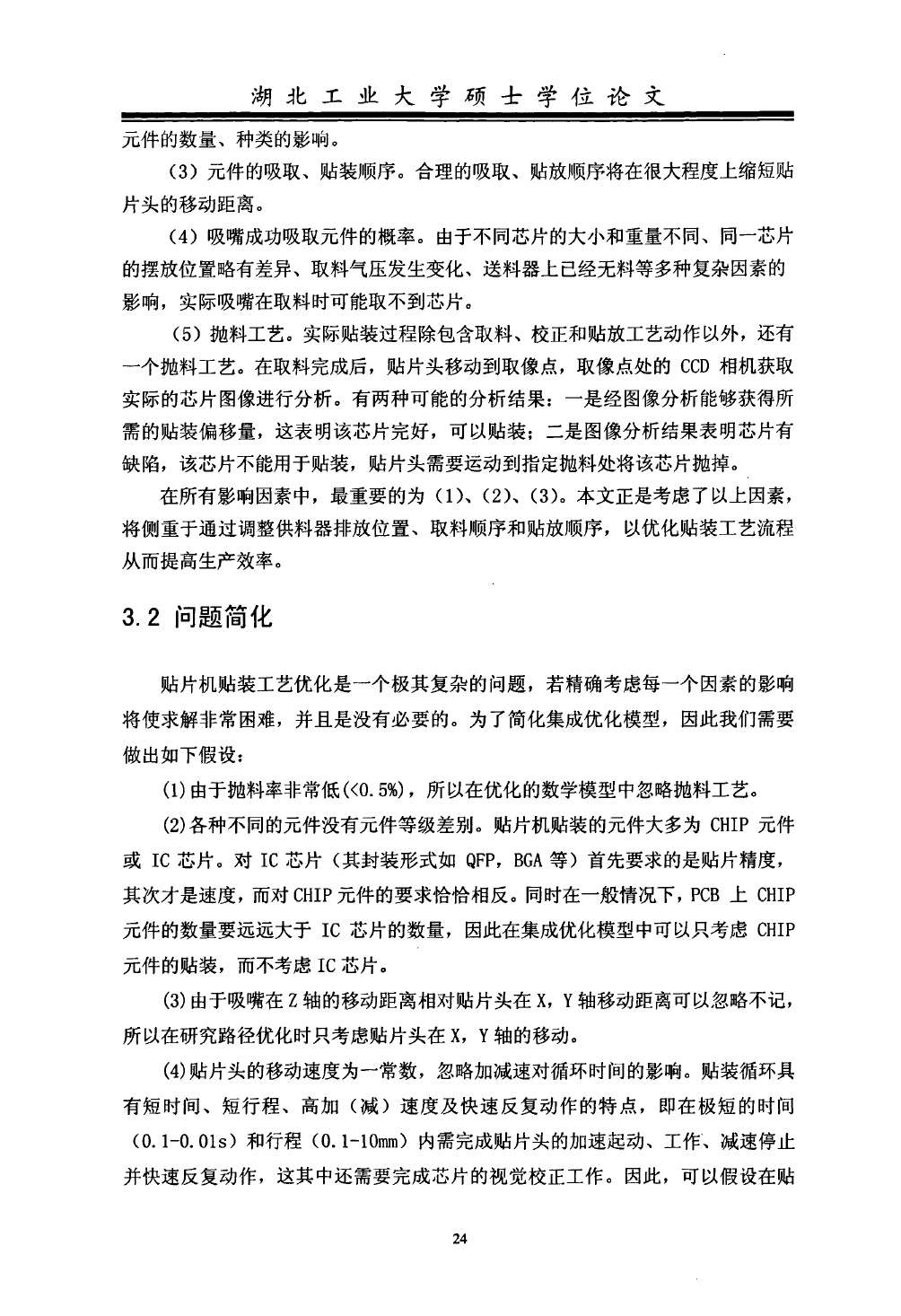

湖北工业大学硕士学位论文
元件的数量、种类的影响。
(3)元件的吸取、贴装顺序。合理的吸取、贴放顺序将在很大程度上缩短贴
片头的移动距离。
(4)吸嘴成功吸取元件的概率。由于不同芯片的大小和重量不同、同一芯片
的摆放位置略有差异、取料气压发生变化、送料器上已经无料等多种复杂因素的
影响,实际吸嘴在取料时可能取不到芯片。
(5)抛料工艺。实际贴装过程除包含取料、校正和贴放工艺动作以外,还有
一个抛料工艺。在取料完成后,贴片头移动到取像点,取像点处的CCD相机获取
实际的芯片图像进行分析。有两种可能的分析结果:一是经图像分析能够获得所
需的贴装偏移量,这表明该芯片完好,可以贴装;二是图像分析结果表明芯片有
缺陷,该芯片不能用于贴装,贴片头需要运动到指定抛料处将该芯片抛掉。
在所有影响因素中,最重要的为(1)、(2)、(3)。本文正是考虑了以上因素,
将侧重于通过调整供料器排放位置、取料顺序和贴放顺序,以优化贴装工艺流程
从而提高生产效率。
3.2问题简化
贴片机贴装工艺优化是一个极其复杂的问题,若精确考虑每一个因素的影响
将使求解非常困难,并且是没有必要的。为了简化集成优化模型,因此我们需要
做出如下假设:
(1)由于抛料率非常低(<0.5%),所以在优化的数学模型中忽略抛料工艺。
(2)各种不同的元件没有元件等级差别。贴片机贴装的元件大多为CHIP元件
或IC芯片。对IC芯片(其封装形式如QFP,BGA等)首先要求的是贴片精度,
其次才是速度,而对CHIP元件的要求恰恰相反。同时在一般情况下,PCB上CHIP
元件的数量要远远大于IC芯片的数量,因此在集成优化模型中可以只考虑CHIP
元件的贴装,而不考虑IC芯片。
(3)由于吸嘴在Z轴的移动距离相对贴片头在X,Y轴移动距离可以忽略不记,
所以在研究路径优化时只考虑贴片头在X,Y轴的移动。
(4)贴片头的移动速度为一常数,忽略加减速对循环时间的影响。贴装循环具
有短时间、短行程、高加(减)速度及快速反复动作的特点,即在极短的时间
(O.卜0.0ls)和行程(0.卜10m)内需完成贴片头的加速起动、工作+、减速停止
并快速反复动作,这其中还需要完成芯片的视觉校正工作。因此,可以假设在贴

湖北工业大学硕士学位论文
装循环中贴片头的移动速度为常数,忽略加(减)速对整个贴装循环时间的影响
(5)喂料器容量足够,保证每次都能成功吸到元件。实际贴装过程中,如上一
节所述,由于送料器上已经无料等多种复杂因素的影响,会导致实际吸嘴在取料
时可能取不到芯片。本文假定在不更换送料器的情况下全部可以由供料器提供,
且供料器无元件类型冗余,且发生取料动作的吸嘴都能够正确取到芯片,并且只
需动作一次。
(6)忽略从取料(A点)到CCD(B点)的时间。
3.3贴装工艺的数学模型
设f1表示吸嘴从某一个高度运动到元件表面并完成取料的时间,对同一贴片
机,‘为常数;如表示吸嘴从某一高度运动到PcB表面并完成贴放的时间,对同一
贴片机,乞为常数;厶表示贴片头从本轮取料点移动到本轮贴装点的时间;岛表示
从取贴循环i的贴片点移动到取贴循环j的取料点的时间;N表示PCB板总的贴
装点数量;L表示循环总次数,则贴装时间T为:
Ⅳ
丁=罗(‘+f2+岛+勺)
G;o,1’・・说一1;j『=L2,・・仇)
(3.1)
荔
由于3.2中的假设,在贴片工艺优化中可以忽略f1,L。因为研究的是单贴片
头,所以每次循环只能吸取一个元件,所以循环次数为N。我们假定贴片头运动速
度为常数,则可把求最优贴装时间转化为求贴片机最优路径问题。
设S表示贴片头从本轮取料点移动到本轮贴装点的距离,S表示贴片头从本
轮贴装点移动到下轮取料点的距离,S为贴片头移动距离:
Ⅳ
s=罗(S+s:)
(3.2)
3.4
TSP问题
由公式(3.2)可以看出在一个PCB板上要贴装许多元件。板上元件的位置己知。
这些元件由一个吸嘴(Nozzle)来贴装。它从取料位置开始,移动到每一个元件位
置贴装,然后回到取料位置。总共花的时间是贴装所有元件的时间与吸嘴移动的
时间。贴装所有元件所需的时间独立于贴装顺序。然而,吸嘴移动时间是吸嘴移
动距离的函数。因此,希望找到贴片头最短的移动路径。如何使SMT机的贴片头
移动距离最短,我们称它为电路板问题n扪。这也是典型的旅行商问题(Travell
ing
