湖北工业大学硕士学位论文 它使用图形化编程语言在流程图中创建源程序，运行方便，编程简单易懂。 ＬａｂＶＩＥＷ作为开发环境所具有的优点总结如下所述： （１）基于数据流的图形化编程，使程序简单易懂； （２）采用面向对象的方法和概念，有利于软件的开发和再利用； （３）对象、框图及其构成的虚拟仪器在ｗｉｎｄｏｗｓ，ｗｉｎｄｏｗｓ ＸＰ，ＵＮＩＸ等多 平台之间和各种ＰＣ机及工作站间兼容，便于软件移植； （４）支持５５０多种标准总线设备及数据采集卡…
湖北工业大学硕士学位论文
数据库存储ＣＡＤ文件
Ｉ连接数据库
，
读取ＣＡＤ文件，提取贴装点文件类型及坐标
上
计算喂料器坐标
．
上
计算贴片头移动轨迹
上
输出喂料器坐标及贴片头移动轨迹
５．２．２系统开发环境
图５．１系统数据流程图
开发习乙台：Ｗｉｎｄｏｗｓ２０００
Ｐｒｏｆｅｓｓｉｏｎａｌ
ｗｉｎｄｏｗｓ２０００
ｐｒｏｆｅｓｓｉｏｎａｌ以其稳定高效及其强大的新增功能迅速占领了操
作系统的市场，计算机程序设计人员最喜爱的新一代操作系统平台。
数据库管理系统：Ｍｉｃｒｏｓｏｆｔ
Ａｃｃｅｓｓ２０００
Ｍｉｃｒｏｓｏｆｔ
Ａｃｃｅｓｓ２０００是一个功能强大、易学好用、高性能的关系型数据库
管理系统，Ａｃｃｅｓｓ２０００在用户界面、数据查询引擎、窗体和报表设计以及数据程
序开发等方面均做了重大修改。Ａｃｃｅｓｓ２０００具有方便快捷的可视化工具和向导：
方便易用的宏：数量众多的函数：强大的编程语言；与Ｗｅｂ集成：连接ＳＱＬ
Ｓｅｒｖｅｒ网
络数据库等功能。内置数据复制功能，强大的管理工具和开放式的系统体系结构
为发布物有所值的信息解决方案提供了一个卓越的平台。
开发工具：ＬａｂＶＩＥｗ８．２考虑到将贴片机仪器部分虚拟到ＰＣ中，我们使用
ＬａｂＶＩＥｗ８．２作为开发工具。
ＬａｂＶＩＥｗ是实验室虚拟仪器工程平台（Ｌａｂｏｒａｔｏｒｙ
Ｖｉｒｔｕａｌ
Ｉｎｓｔｒｕｍｅｎｔ
ＥｎｇｉｎｅｅｒｉｎｇＷｏｒｋｂｅｎｃｈ）的简称，是美国ＮＩ公司的创新软件产品Ⅲ３，也是目前应
用最广泛、发展最快、功能最强的图形化软件开发环境ｍ１。ＬａｂｖＩＥｗ的特点在于：
湖北工业大学硕士学位论文
它使用图形化编程语言在流程图中创建源程序，运行方便，编程简单易懂。
ＬａｂＶＩＥＷ作为开发环境所具有的优点总结如下所述：
（１）基于数据流的图形化编程，使程序简单易懂；
（２）采用面向对象的方法和概念，有利于软件的开发和再利用；
（３）对象、框图及其构成的虚拟仪器在ｗｉｎｄｏｗｓ，ｗｉｎｄｏｗｓ
ＸＰ，ＵＮＩＸ等多
平台之间和各种ＰＣ机及工作站间兼容，便于软件移植；
（４）支持５５０多种标准总线设备及数据采集卡，如串行接口、ＧＰＩＢ，ＶＸＩ等；
（５）具有丰富的库函数和例子，对于大多数应用程序，用户可以从例子中取
得程序框架，便于提高开发速度；
（６）具有比较完备的代码接口，可调用ｗｉｎｄｏｗｓ中的动态链接库（ＤＬＬ）中的
函数以及Ｃ语言程序，以弥补自身的某些不足啪１；
（７）直接支持动态数据交换（ＤＤＥ）、对象联接与嵌入（ＯＬＥ）、结构化查询语言
（ＳＱＬ），便于与其它ｗｉｎｄｏｗｓ应用程序和数据库应用程序接口Ｈ７１；
（８）支持ＴＣＰ、ＵＤＰ等网络协议，网络功能强大，可遥控分布在其他微机上
的虚拟仪器设备；
（９）为加强ＬａｂＶＩＥＷ的功能，适应各种工业应用的需要，ＮＩ公司又开发了
一系列与ＬａｂＶＩＥｗ配合使用的软件包，如自动测试工具、可连结２５种数据库的
ＳＱＬ工具、ＳＰＣ分析函数工具、信号处理套件、ＰＩＤ控制工具、图形控制工具等Ｍ引。
５．２．３程序运行过程
４５
湖北工业大学硕士学位论文
姿ｊ衙敝桷辑
队小２
亘圆圈图
＝±＝Ｌ———上＝＝＝＝＝掣＝＝＝＝＝＝＝＝＝＝＝＝＝＝－＝＝＝＝＝＝：————————————————————————————————————————————————一
粘贴哩）
选择全部逸）
重新初始化为默认值曙）
导入图片至剪贴板ｑ）
设置Ｔａｂ键顺序Ｑ）
删除断线哩）
ｃｔｒｌ＋Ｂ
从层次结构中删除断点
禁用前面板网格对齐（Ｇ）ｃｔｒｌ＋社
对齐所选项
ｃｔｒｌ＋ｓｈｌ ｆｔ＋＾
分布所选项
ｃｔｒｌ＋Ｄ
ｖＩ修订历史ｏ【）
运行时菜单迅）
查找和替换哩）

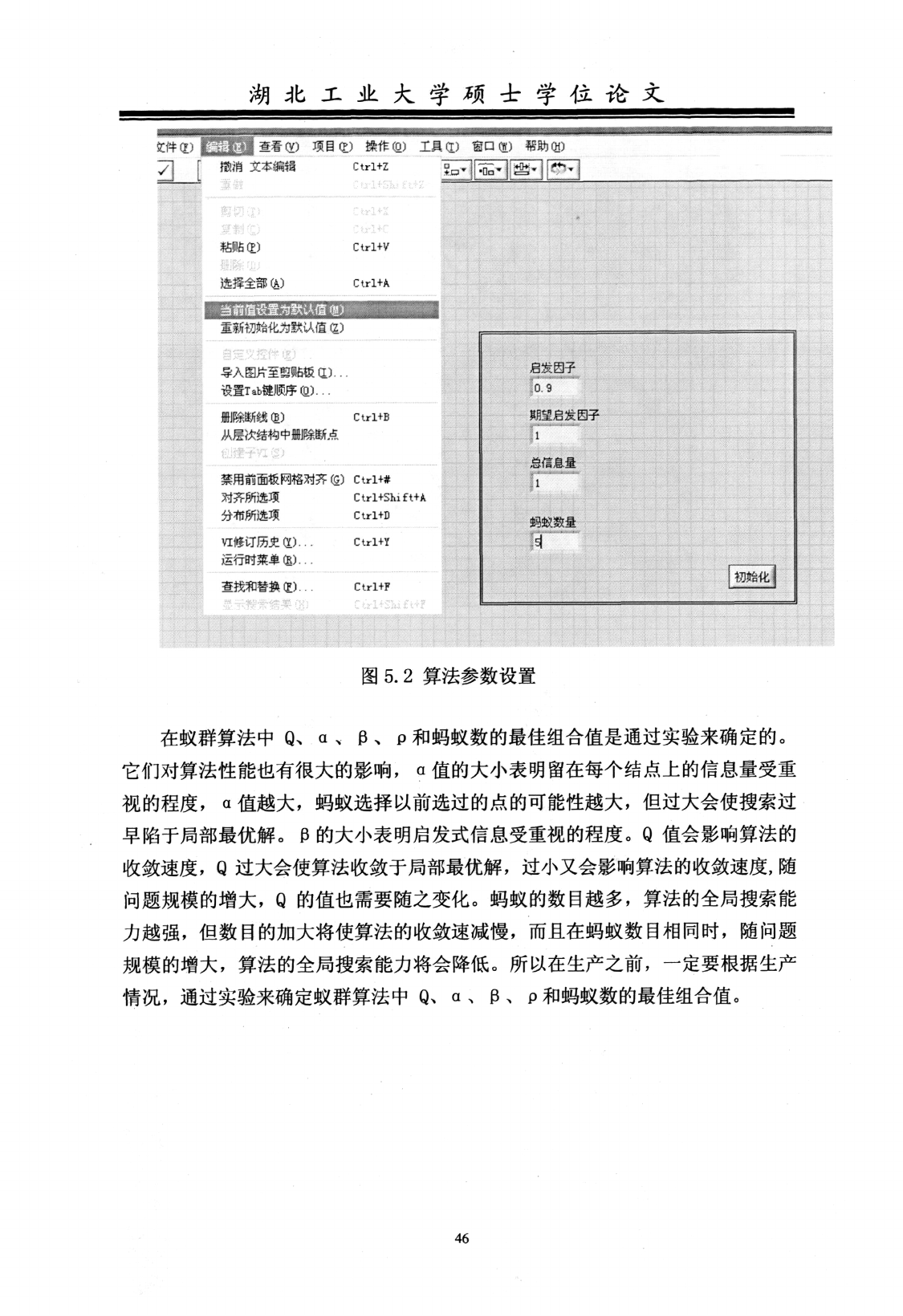

图５．２算法参数设置
在蚁群算法中Ｑ、Ｑ、Ｂ、ｐ和蚂蚁数的最佳组合值是通过实验来确定的。
它们对算法性能也有很大的影响，Ｑ值的大小表明留在每个结点上的信息量受重
视的程度，Ｑ值越大，蚂蚁选择以前选过的点的可能性越大，但过大会使搜索过
早陷于局部最优解。Ｂ的大小表明启发式信息受重视的程度。Ｑ值会影响算法的
收敛速度，Ｑ过大会使算法收敛于局部最优解，过小又会影响算法的收敛速度，随
问题规模的增大，Ｑ的值也需要随之变化。蚂蚁的数目越多，算法的全局搜索能
力越强，但数目的加大将使算法的收敛速减慢，而且在蚂蚁数目相同时，随问题
规模的增大，算法的全局搜索能力将会降低。所以在生产之前，一定要根据生产
情况，通过实验来确定蚁群算法中Ｑ、Ｑ、Ｂ、ｐ和蚂蚁数的最佳组合值。
