MODEL TCM-X1 10J 0507-002 104 R コンベア部 R CONVEYOR SECTION Fig. H-7 コンベアベルト駆動部 Conveyor Belt Driver 616 610 610 615 621 621 615 614 620 610 61 1 610 609 602 603 609 See Fig.H-1 Key No.1 628 612 601 607 605 613 605 606 604 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
103
501 630 064 2131 PLATE 1 810H--010-501
502 630 134 0944 BRACKET(PHOTO R) 2 810H--010-502
503 630 134 0937 BRACKET(PHOTO L) 1 810H--010-503
504 630 134 2863 BRACKET 1 810H--010-504
505 630 129 9907 ASSY,SENSOR,PELEC 5 BPH93,BPH83,BPH53,BPH81,BPH76
810H--010-505
506 411 119 1909 WASHER V 3X7X0.5 12 810H--010-506
507 411 086 4408 WASHER SPR 3 12 810H--010-507
508 411 162 1604 SCR PAN 3X20 10 810H--010-508
510 411 141 4008 WASHER V 4X9X0.8 2 810H--010-510
511 411 141 2905 WASHER SPR 4 2 810H--010-511
512 630 000 7619 BOLT,HEX-SCT 2 810H--010-512
513 411 141 4008 WASHER V 4X9X0.8 2 810H--010-513
514 411 141 2905 WASHER SPR 4 2 810H--010-514
515 630 000 7657 BOLT,HEX-SCT 2 810H--010-515
516 630 140 3076 LEVER 1 810H--010-516
517 630 001 0220 WASHER 1 810H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 810H--010-518
519 630 069 2938 NUT 1 810H--010-519
520 411 054 6809 NUT HEX 3 1 810H--010-520
521 411 040 6202 SCR PAN 3X10 3 810H--010-521
522 411 054 8506 NUT HEX 4 1 810H--010-522
523 411 162 1505 SCR PAN 4X20 1 810H--010-523
524 630 001 8103 SPRING,TENSION 1 2086 810H--010-524
525 630 124 0039 BRACKET 1 810H--010-525
527 630 000 7619 BOLT,HEX-SCT 3 810H--010-527
528 630 001 0213 WASHER 3 810H--010-528
529 411 141 2905 WASHER SPR 4 3 810H--010-529
530 630 000 7633 BOLT,HEX-SCT 3 810H--010-530
H-6
MODEL TCM-X110J
0507-002
104
R
コンベア部
R CONVEYOR SECTION

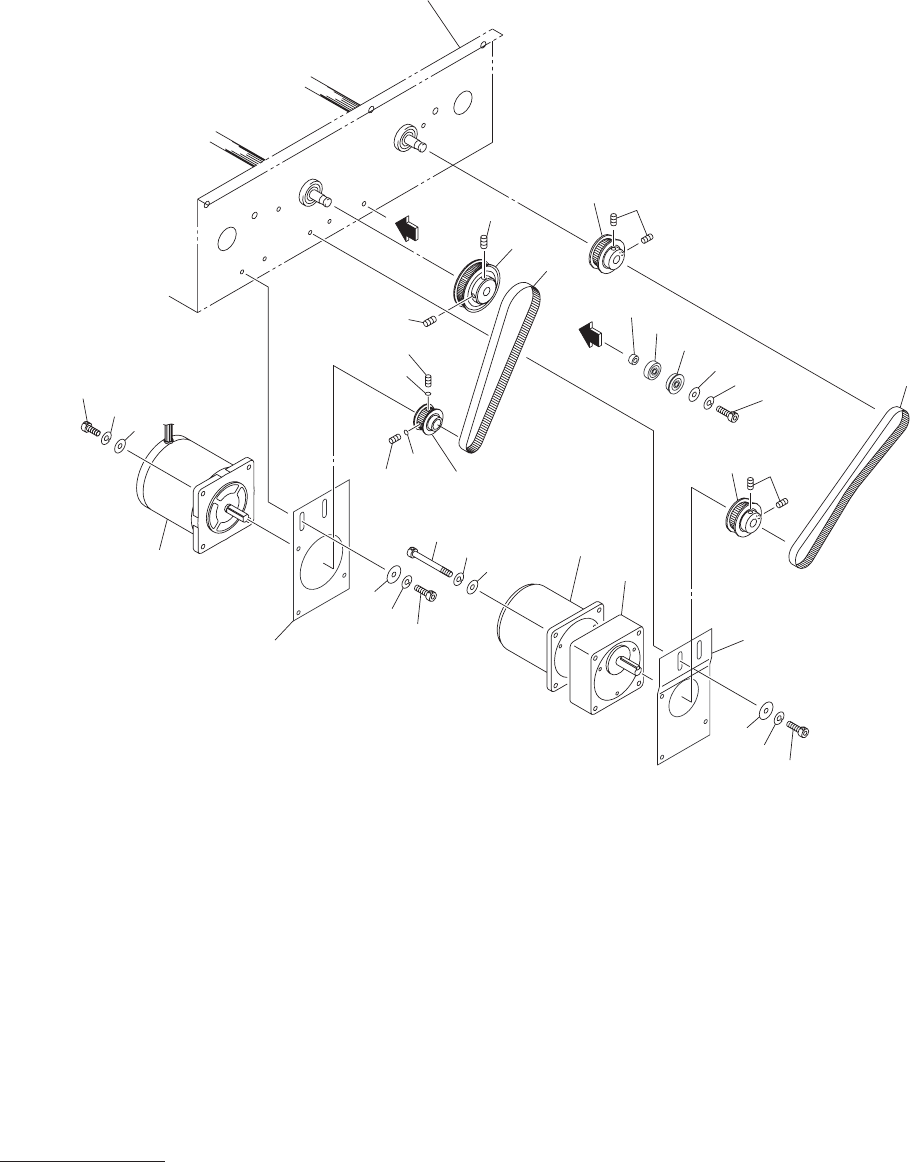

Fig. H-7
コンベアベルト駆動部
Conveyor Belt Driver
616
610
610
615
621
621
615
614
620
610
611
610
609
602
603
609
See Fig.H-1
Key No.1
628
612
601
607
605
613
605
606
604
605
606
607
605
613
625
626
624
623
622
627
613
A
A
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
105
601 630 137 2884 BRACKET 1 810H--010-601
602 630 136 0041 GEAR,REDUCTION 1 8H12.5FBN 810H--010-602
603 630 137 4550 ASSY,MOTOR,REVERSIBLE 1 M4 810H--010-603
604 630 000 7824 BOLT,HEX-SCT 2 810H--010-604
605 411 141 6705 WASHER SPR 5 8 810H--010-605
606 411 141 4107 WASHER V 5X10X1 4 810H--010-606
607 630 001 0220 WASHER 4 810H--010-607
609 630 009 2684 PULLEY,TIMING 2 810H--010-609
610 630 000 8951 SET SCREW 6 810H--010-610
611 630 073 1668 BELT,TIMING 1 810H--010-611
612 630 092 9744 ASSY,MOTOR,STEPPING 1 MPM26(R2CV) 810H--010-612
613 630 000 7763 BOLT,HEX-SCT 6 810H--010-613
614 630 119 7951 PULLEY,TIMING 1 810H--010-614
615 630 008 2296 SET SCREW 2 810H--010-615
616 630 120 2426 BELT,TIMING 1 810H--010-616
620 630 107 0025 PULLEY,TIMING 1 810H--010-620
621 630 119 9290 SHEET 2 810H--010-621
622 630 077 3217 BEARING,RADIAL 1 810H--010-622
623 630 077 4733 COLLAR 1 810H--010-623
624 630 000 7794 BOLT,HEX-SCT 1 810H--010-624
625 411 141 4107 WASHER V 5X10X1 1 810H--010-625
626 411 008 2109 WASHER SPR 5 1 810H--010-626
627 630 077 3200 BEARING,RADIAL 1 F635ZZ 810H--010-627
628 630 120 1955 BRACKET(MOTOR) 1 810H--010-628
H-7
