Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0306-001 163 601 630 099 6586 BRACKET 1 810K--010-601 602 630 093 6438 ASSY ,SWITCH,MICRO 1 SQ1 810K--010-602 603 630 000 0375 ACCESSORY ,SW 1 810K--010-6…
MODEL TCM-X110J
0507-002
162

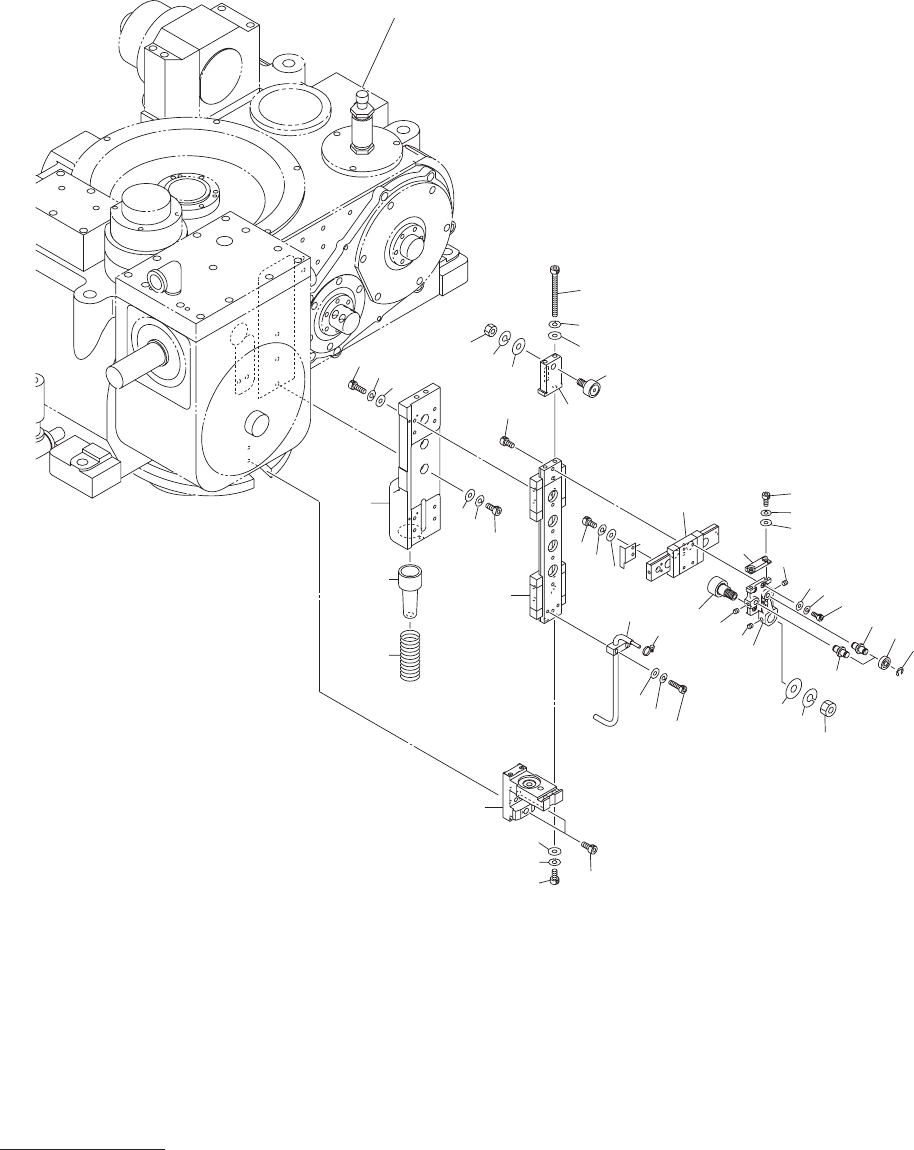

ヘッド駆動部
HEAD DRIVING SECTION
Fig. K-7
手回しハンドル
Hand Wheel
609
608
607
603
606
605
604
610
607
602
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
611
601
612
613
615
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
163
601 630 099 6586 BRACKET 1 810K--010-601
602 630 093 6438 ASSY,SWITCH,MICRO 1 SQ1 810K--010-602
603 630 000 0375 ACCESSORY,SW 1 810K--010-603
604 411 141 4107 WASHER V 5X10X1 2 810K--010-604
605 411 141 6705 WASHER SPR 5 2 810K--010-605
606 630 000 7756 BOLT,HEX-SCT 2 810K--010-606
607 411 119 2104 WASHER V 4X9X0.8 2 810K--010-607
608 411 008 1706 WASHER SPR 4 1 810K--010-608
609 630 000 8609 BOLT,HEX 1 810K--010-609
610 630 000 8616 BOLT,HEX 1 810K--010-610
611 630 001 0213 WASHER 1 810K--010-611
612 411 008 1706 WASHER SPR 4 1 810K--010-612
613 411 054 8506 NUT HEX 4 1 810K--010-613
615 630 121 7987 ASSY,HANDLE 1 810K--010-615
K-7
MODEL TCM-X110J
0507-002
164
ヘッド駆動ユニット
HEAD DRIVING UNIT
Fig. KB-1
装着上下部
Placement Leveller
25
27
24
26
18
29
39
34
20
21
38
34
35
36
37
42
43
35
47
40
41
19
See Fig.B-1
Key No.1
22
21
20
2
14
9
13
8
3
46
45
44
23
4
8
12
11
10
48
49
50
5
6
7
15
16
33
31
32
28
17
