Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0507-002 79 1 630 121 5136 BASE(CONVEYOR L) 1 810G--010-001 2 630 121 51 12 PLA TE,LOCA TE 1 810G--010-002 3 41 1 141 4107 W ASHER V 5X10X1 8 810G--010-00…
MODEL TCM-X110J
0306-001
78
L
コンベア部
L CONVEYOR SECTION

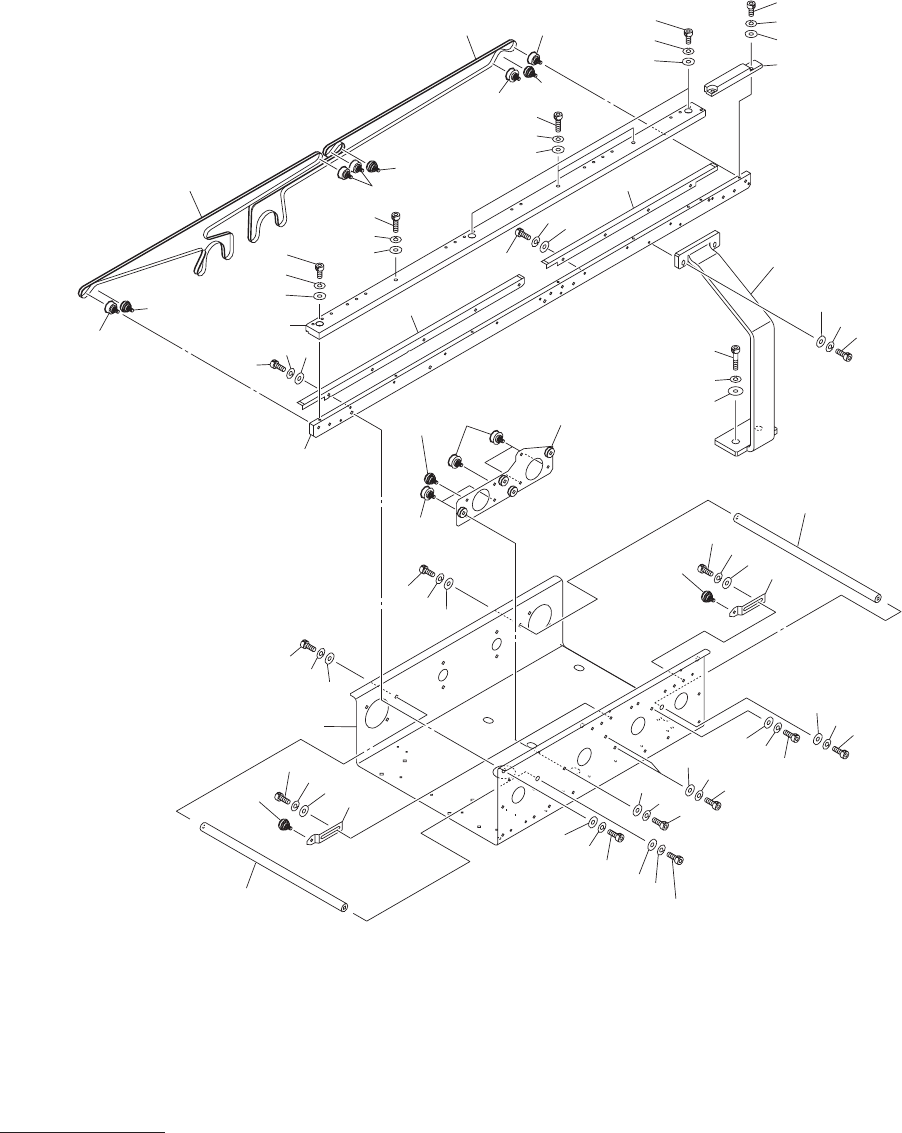

Fig. G-1
固定側コンベアシュート
Fixed Side Conveyor Chute
5
4
3
23
26
5
4
3
23
26
21
46
46
45
45
39
40
41
43
44
42
27
28
35
26
17
31
32
30
31
33
30
26
17
26
20
25
29
21
17
6
22
9
8
22
9
8
1
35
2
35
37
8
9
22
3
4
5
3
4
5
3
4
5
30
37
9
22
38
26
31
33
30
31
32
30
8
9
22
8
31
33
30
18
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
79
1 630 121 5136 BASE(CONVEYOR L) 1 810G--010-001
2 630 121 5112 PLATE,LOCATE 1 810G--010-002
3 411 141 4107 WASHER V 5X10X1 8 810G--010-003
4 411 141 6705 WASHER SPR 5 8 810G--010-004
5 630 000 7763 BOLT,HEX-SCT 8 810G--010-005
6 630 120 2785 PLATE(MAE) 1 810G--010-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 810G--010-008
9 411 141 3001 WASHER SPR 6 7 810G--010-009
17 630 092 6224 PULLEY,FLAT 4 810G--010-017
18 630 124 0831 GUIDE(MAE 2) 1 810G--010-018
20 630 120 2907 CHUTE(R MAE) 1 810G--010-020
21 630 000 7626 BOLT,HEX-SCT 9 810G--010-021
22 630 000 7886 BOLT,HEX-SCT 7 810G--010-022
23 630 116 5141 PLATE 2 810G--010-023
25 630 120 2914 CHUTE(L MAE) 1 810G--010-025
26 630 092 6231 PULLEY,FLAT 6 810G--010-026
27 630 120 0408 BELT,FLAT 1 810G--010-027
28 630 120 0392 BELT,FLAT 1 810G--010-028
29 630 124 0732 GUIDE(MAE 1) 1 810G--010-029
30 411 141 4008 WASHER V 4X9X0.8 8 810G--010-030
31 411 141 2905 WASHER SPR 4 8 810G--010-031
32 630 000 7664 BOLT,HEX-SCT 3 810G--010-032
33 630 000 7633 BOLT,HEX-SCT 5 810G--010-033
35 630 092 6217 PULLEY,FLAT 7 810G--010-035
37 630 120 1887 STAY 2 810G--010-037
38 630 120 1894 BRACKET 1 810G--010-038
39 411 141 4008 WASHER V 4X9X0.8 2 810G--010-039
40 411 141 2905 WASHER SPR 4 2 810G--010-040
41 630 000 7664 BOLT,HEX-SCT 2 810G--010-041
42 630 001 0237 WASHER 2 810G--010-042
43 411 141 3001 WASHER SPR 6 2 810G--010-043
44 630 000 7923 BOLT,HEX-SCT 2 810G--010-044
45 411 141 5906 WASHER F 4X8X0.8 9 810G--010-045
46 411 141 2905 WASHER SPR 4 9 810G--010-046
G-1
MODEL TCM-X110J
0306-001
80
L
コンベア部
L CONVEYOR SECTION

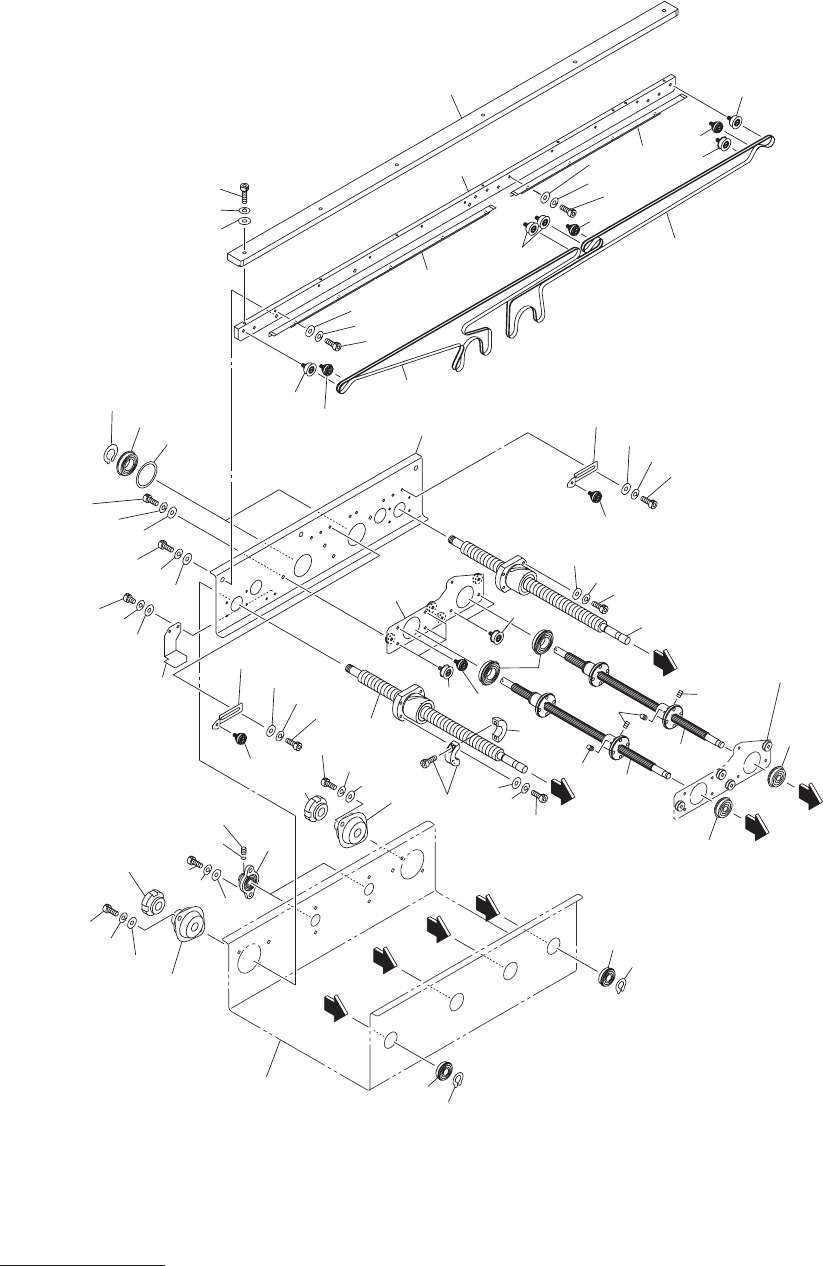

Fig. G-2
可動側コンベアシュート
Movable Side Conveyor Chute
132
105
124
106
107
132
105
124
106
107
128
126
127
125
11
8
11
7
11
0
109
108
107
106
105
11
4
11
2
111
117
11
8
11
9
104
135
11
2
11
5
11
5
11
5
101
11
3
147
147
101
135
132
11
6
11
7
11
8
140
137
139
138
140
139
138
140
139
138
145
143
144
143
A
A
B
C
B
C
D
D
144
146
141
142
145
146
11
9
103
11
8
11
7
126
133
148
149
123
130
132
123
149
148
132
134
121
102
126
122
116
113
See Fig.G-1
Key No.1
See Fig.G-1
Key No.2
132
135
