MODEL TCM-X1 10J 0306-001 76 トランスファ部 TRANSFER SECTION Fig. F-7 基板移載爪 P .C.B. T ransfer Claw 608 609 613 614 615 610 601 61 1 616 604 602 605 606 604 605 606 612 607 608 609 613 614 615 610 601 61 1 616 612 607 See Fig.F-…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
75
501 630 119 8545 BRACKET 1 810F--010-501
502 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM13(TR) 810F--010-502
503 411 141 4107 WASHER V 5X10X1 2 810F--010-503
504 411 141 6705 WASHER SPR 5 2 810F--010-504
505 630 000 7756 BOLT,HEX-SCT 1 810F--010-505
506 630 000 7787 BOLT,HEX-SCT 1 810F--010-506
507 630 001 0220 WASHER 1 810F--010-507
508 411 141 0505 NUT HEX 5 1 810F--010-508
509 630 117 9940 PULLEY,TIMING(10L050) 1 810F--010-509
510 630 000 8944 SET SCREW 2 810F--010-510
511 411 141 4305 WASHER V 6X12.5X1.6 2 810F--010-511
512 411 141 3001 WASHER SPR 6 2 810F--010-512
513 630 000 7893 BOLT,HEX-SCT 2 810F--010-513
514 630 053 5105 HOLDER(BEARING) 1 810F--010-514
515 630 048 8739 SHAFT(1) 1 810F--010-515
516 630 001 1432 BEARING,RADIAL 2 6001ZZNR 810F--010-516
517 411 141 6507 WASHER F 12X21X2.5 1 810F--010-517
518 630 118 2490 PULLEY,TIMING 1 810F--010-518
519 630 000 8968 SET SCREW 2 810F--010-519
520 630 118 2520 BELT,TIMING 1 810F--010-520
521 411 141 6507 WASHER F 12X21X2.5 1 810F--010-521
522 630 117 9940 PULLEY,TIMING(10L050) 1 810F--010-522
523 630 000 8951 SET SCREW 2 810F--010-523
524 411 141 4107 WASHER V 5X10X1 3 810F--010-524
525 411 141 6705 WASHER SPR 5 3 810F--010-525
526 630 000 7763 BOLT,HEX-SCT 3 810F--010-526
527 630 119 8019 BELT,TIMING 1 810F--010-527
528 630 119 5407 SHEET 2 810F--010-528
F-6
MODEL TCM-X110J
0306-001
76
トランスファ部
TRANSFER SECTION

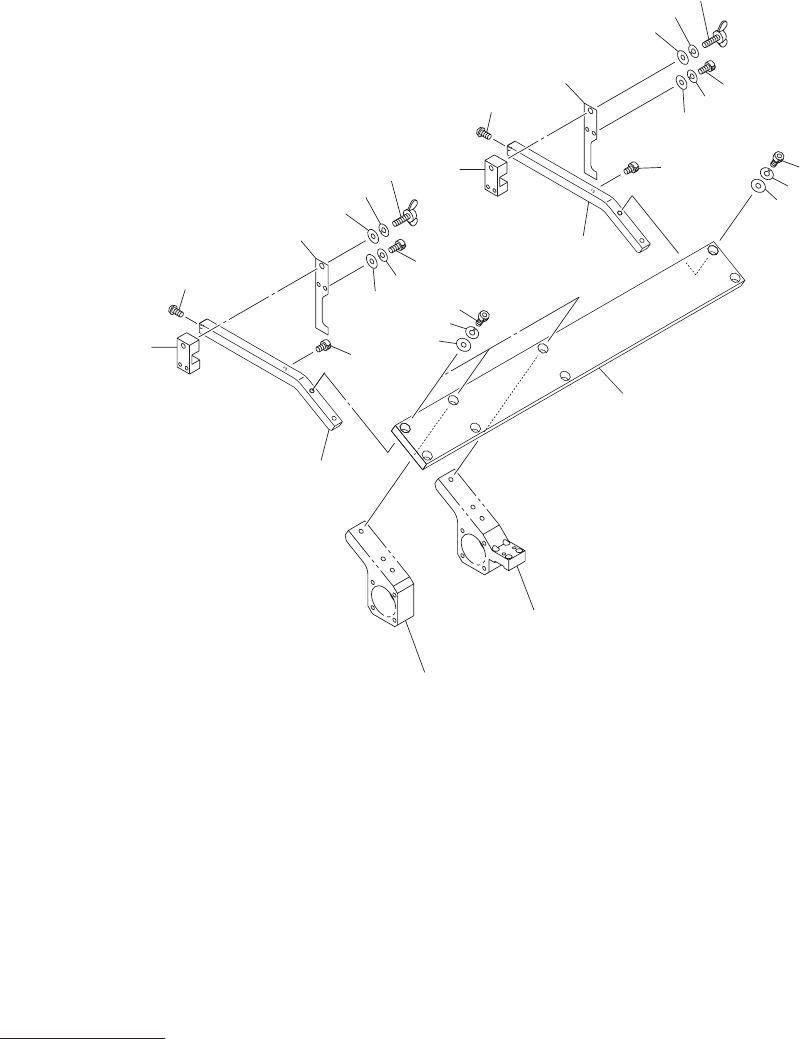

Fig. F-7
基板移載爪
P.C.B. Transfer Claw
608
609
613
614
615
610
601
611
616
604
602
605
606
604
605
606
612
607
608
609
613
614
615
610
601
611
616
612
607
See Fig.F-2
Key No.102
See Fig.F-2
Key No.121
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
77
601 630 096 7722 STAY 2 810F--010-601
602 630 096 7692 PLATE(FEED) 1 810F--010-602
604 411 141 4107 WASHER V 5X10X1 8 810F--010-604
605 411 141 6705 WASHER SPR 5 8 810F--010-605
606 630 000 7763 BOLT,HEX-SCT 8 810F--010-606
607 411 140 8007 SCR TRS 5X6 2 810F--010-607
608 630 005 6525 BLOCK 2 810F--010-608
609 630 057 7068 PLATE(PUSH) 2 810F--010-609
610 411 141 4008 WASHER V 4X9X0.8 4 810F--010-610
611 411 141 2905 WASHER SPR 4 4 810F--010-611
612 630 000 7633 BOLT,HEX-SCT 4 810F--010-612
613 411 141 4305 WASHER V 6X12.5X1.6 2 810F--010-613
614 411 141 3001 WASHER SPR 6 2 810F--010-614
615 411 140 6003 BOLT WING 6X20 2 810F--010-615
616 630 000 7503 BOLT,HEX-SCT 2 810F--010-616
F-7
