Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
191
301 630 119 0211 STAY 1 810L--010-301
302 630 001 0220 WASHER 2 810L--010-302
303 411 141 6705 WASHER SPR 5 2 810L--010-303
304 630 000 7770 BOLT,HEX-SCT 2 810L--010-304
309 630 117 2477 ASSY,SENSOR,PELEC 1 BPH34 Amp 810L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34,FU-6F 810L--010-310
331 630 116 5509 COVER 1 810L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 810L--010-333
334 411 141 6705 WASHER SPR 5 7 810L--010-334
335 411 141 4107 WASHER V 5X10X1 7 810L--010-335
341 630 095 7938 BRACKET 1 810L--010-341
342 411 141 4107 WASHER V 5X10X1 2 810L--010-342
343 411 141 6705 WASHER SPR 5 2 810L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 810L--010-344
L-4
MODEL TCM-X110J
0507-002
192

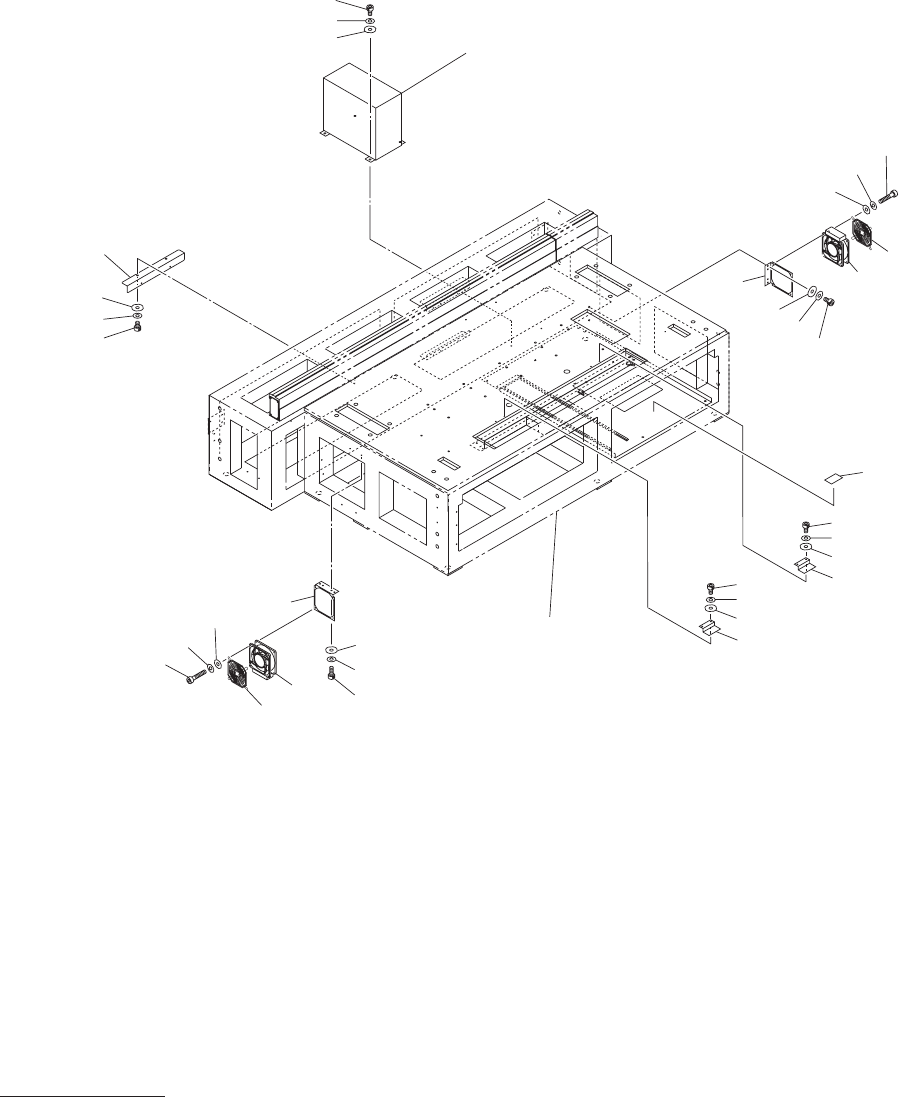

本体部
MAIN BODY SECTION
Fig. L-6
本体冷却ファン
Machine Cooling Fan
503
502
504
520
523
516
515
514
514
515
516
534
533
535
532
503
502
504
534
533
535
532
513
527
512
517
518
518
51
7
523
513
527
512
See Fig.L-1
Key No.9
See Fig.B-1
Key No.29
530
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
193
502 630 000 7763 BOLT,HEX-SCT 4 810L--010-502
503 411 141 6705 WASHER SPR 5 4 810L--010-503
504 630 001 0220 WASHER 4 810L--010-504
512 630 000 7749 BOLT,HEX-SCT 4 810L--010-512
513 411 141 4107 WASHER V 5X10X1 4 810L--010-513
514 630 000 9293 MACHINE SCREW 8 810L--010-514
515 411 008 1706 WASHER SPR 4 8 810L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 810L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
810L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 810L--010-518
523 630 097 3037 BRACKET 2 810L--010-523
527 411 141 6705 WASHER SPR 5 4 810L--010-527
530 630 122 8471 NAME PLATE,NOTICE 1 810L--010-530
532 630 098 6723 COVER 2 810L--010-532
533 630 000 7626 BOLT,HEX-SCT 4 810L--010-533
534 411 141 2905 WASHER SPR 4 4 810L--010-534
535 411 141 4008 WASHER V 4X9X0.8 4 810L--010-535
L-6
