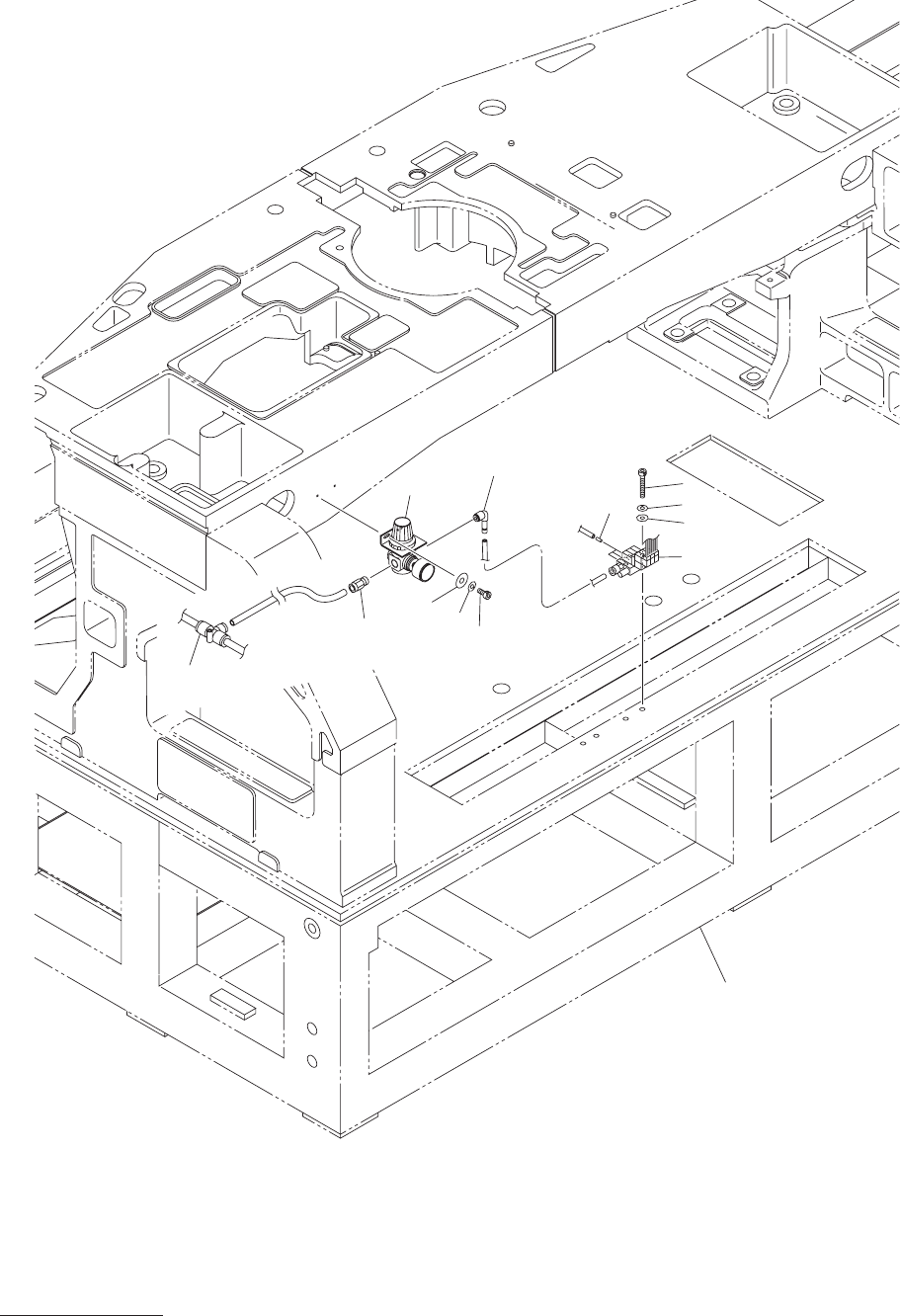

MODEL TCM-X1 10J 0507-002 144 XY テーブル配管、配線 XY T ABLE PIPING,WIRING Fig. JE-4 Z クランプ配管 - ２ Z Clamp Piping-2 See Fig.L-1 Key No.9 308 309 310 306 31 1 307 309 312 304 302 303 305
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
143
201 630 096 8019 BRACKET 1 810JE-010-201
202 630 096 8576 BRACKET 1 810JE-010-202
203 630 096 8569 BRACKET 1 810JE-010-203
204 630 096 8453 PLATE 1 810JE-010-204
205 630 120 4253 PLATE 1 810JE-010-205
206 630 098 9830 MECH PARTS 1 810JE-010-206
208 630 076 8916 PIPE FITTINGS 3 810JE-010-208
209 630 097 1415 MECH PARTS(CABLEVEYOR) 2 810JE-010-209
211 630 000 7626 BOLT,HEX-SCT 4 810JE-010-211
213 411 050 5004 SCR TRS 3X6 4 810JE-010-213
216 411 140 8007 SCR TRS 5X6 8 810JE-010-216
218 411 141 2905 WASHER SPR 4 4 810JE-010-218
219 411 141 6705 WASHER SPR 5 3 810JE-010-219
221 411 141 4008 WASHER V 4X9X0.8 4 810JE-010-221
222 411 141 4107 WASHER V 5X10X1 3 810JE-010-222
224 630 000 7503 BOLT,HEX-SCT 4 810JE-010-224
225 411 141 2806 WASHER SPR 3 8 810JE-010-225
226 411 141 3902 WASHER V 3X7X0.5 8 810JE-010-226
227 630 079 8432 AIR LINE EQPT 6 810JE-010-227
230 630 098 3814 BRACKET 2 810JE-010-230
231 630 000 7756 BOLT,HEX-SCT 3 810JE-010-231
232 630 000 7596 BOLT,HEX-SCT 4 810JE-010-232
233 630 076 8824 BOLT,HEX-SCT(BUTTON HEAD) 4 810JE-010-233
JE-3
MODEL TCM-X110J
0507-002
144
XY
テーブル配管、配線
XY TABLE PIPING,WIRING
Fig. JE-4 Z
クランプ配管 - ２
Z Clamp Piping-2
See Fig.L-1
Key No.9
308
309
310
306
311
307
309
312
304
302
303
305
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
145
302 630 003 7005 PIPE FITTINGS 1 810JE-010-302
303 630 080 1439 PIPE FITTINGS 1 810JE-010-303
304 630 123 3260 AIR LINE EQPT 1 810JE-010-304
305 630 003 7302 PIPE FITTINGS 1 810JE-010-305
306 630 097 1453 VALVE 1 YSV54,YSV55 810JE-010-306
307 630 000 7633 BOLT,HEX-SCT 2 810JE-010-307
308 630 000 7688 BOLT,HEX-SCT 2 810JE-010-308
309 411 141 2905 WASHER SPR 4 4 810JE-010-309
310 411 141 4008 WASHER V 4X9X0.8 2 810JE-010-310
311 630 079 8432 AIR LINE EQPT 2 810JE-010-311
312 630 001 0213 WASHER 2 810JE-010-312
JE-4
