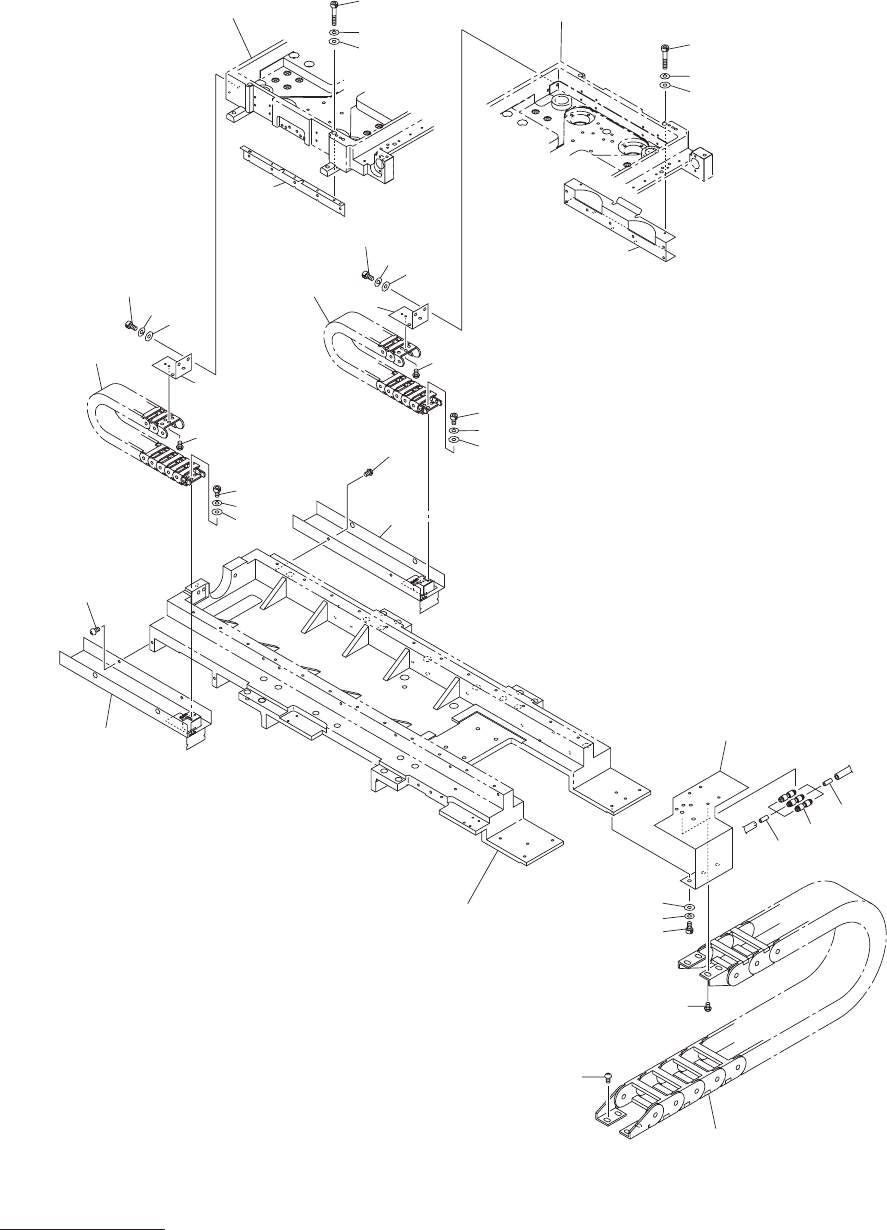

MODEL TCM-X1 10J 0306-001 142 XY テーブル配管、配線 XY T ABLE PIPING,WIRING Fig. JE-3 配管、配線支持部 Piping,Wiring Supporter 204 233 202 203 201 206 216 227 208 227 216 See Fig.JC- 1 Key No.4 See Fig.JB-4 Key No.301 205 232 225 226 232…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
141
103 630 097 1392 MECH PARTS(CABLEVEYOR) 1 810JE-010-103
104 630 047 9782 AIR LINE EQPT 4 810JE-010-104
115 630 096 7982 BLOCK 1 810JE-010-115
116 630 093 7459 PIPE FITTINGS 2 810JE-010-116
117 630 079 8432 AIR LINE EQPT 6 810JE-010-117
118 630 000 7503 BOLT,HEX-SCT 4 810JE-010-118
119 411 141 2806 WASHER SPR 3 4 810JE-010-119
120 411 141 3902 WASHER V 3X7X0.5 4 810JE-010-120
121 630 000 7565 BOLT,HEX-SCT 2 810JE-010-121
122 411 141 5807 WASHER F 3X6X0.5 2 810JE-010-122
JE-2
MODEL TCM-X110J
0306-001
142
XY
テーブル配管、配線
XY TABLE PIPING,WIRING
Fig. JE-3
配管、配線支持部
Piping,Wiring Supporter
204
233
202
203
201
206
216
227
208
227
216
See Fig.JC-
1
Key No.4
See Fig.JB-4
Key No.301
205
232
225
226
232
225
226
See Fig.JC-1
Key No.4
233
209
218
221
211
213
224
225
226
230
230
222
219
231
209
213
224
225
226
218
221
211
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
143
201 630 096 8019 BRACKET 1 810JE-010-201
202 630 096 8576 BRACKET 1 810JE-010-202
203 630 096 8569 BRACKET 1 810JE-010-203
204 630 096 8453 PLATE 1 810JE-010-204
205 630 120 4253 PLATE 1 810JE-010-205
206 630 098 9830 MECH PARTS 1 810JE-010-206
208 630 076 8916 PIPE FITTINGS 3 810JE-010-208
209 630 097 1415 MECH PARTS(CABLEVEYOR) 2 810JE-010-209
211 630 000 7626 BOLT,HEX-SCT 4 810JE-010-211
213 411 050 5004 SCR TRS 3X6 4 810JE-010-213
216 411 140 8007 SCR TRS 5X6 8 810JE-010-216
218 411 141 2905 WASHER SPR 4 4 810JE-010-218
219 411 141 6705 WASHER SPR 5 3 810JE-010-219
221 411 141 4008 WASHER V 4X9X0.8 4 810JE-010-221
222 411 141 4107 WASHER V 5X10X1 3 810JE-010-222
224 630 000 7503 BOLT,HEX-SCT 4 810JE-010-224
225 411 141 2806 WASHER SPR 3 8 810JE-010-225
226 411 141 3902 WASHER V 3X7X0.5 8 810JE-010-226
227 630 079 8432 AIR LINE EQPT 6 810JE-010-227
230 630 098 3814 BRACKET 2 810JE-010-230
231 630 000 7756 BOLT,HEX-SCT 3 810JE-010-231
232 630 000 7596 BOLT,HEX-SCT 4 810JE-010-232
233 630 076 8824 BOLT,HEX-SCT(BUTTON HEAD) 4 810JE-010-233
