MODEL TCM-X1 10J 0306-001 146 XY テーブル配管、配線 XY T ABLE PIPING,WIRING Fig. JE-5 XY シュートカバー XY Chute Cover See Fig.JC-1 Key No.4 405 413 408 409 410 407 404 408 409 410 413 413
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
145
302 630 003 7005 PIPE FITTINGS 1 810JE-010-302
303 630 080 1439 PIPE FITTINGS 1 810JE-010-303
304 630 123 3260 AIR LINE EQPT 1 810JE-010-304
305 630 003 7302 PIPE FITTINGS 1 810JE-010-305
306 630 097 1453 VALVE 1 YSV54,YSV55 810JE-010-306
307 630 000 7633 BOLT,HEX-SCT 2 810JE-010-307
308 630 000 7688 BOLT,HEX-SCT 2 810JE-010-308
309 411 141 2905 WASHER SPR 4 4 810JE-010-309
310 411 141 4008 WASHER V 4X9X0.8 2 810JE-010-310
311 630 079 8432 AIR LINE EQPT 2 810JE-010-311
312 630 001 0213 WASHER 2 810JE-010-312
JE-4
MODEL TCM-X110J
0306-001
146
XY
テーブル配管、配線

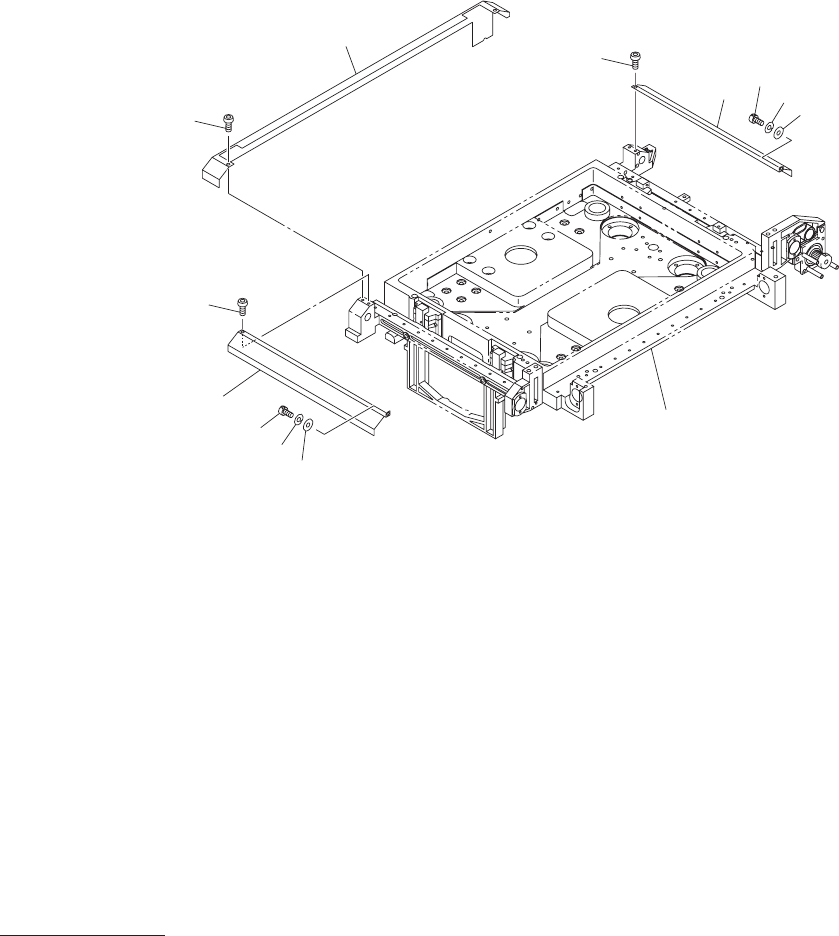

XY TABLE PIPING,WIRING
Fig. JE-5 XY
シュートカバー
XY Chute Cover
See Fig.JC-1
Key No.4
405
413
408
409
410
407
404
408
409
410
413
413
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
147
404 630 096 8262 COVER 1 810JE-010-404
405 630 096 8279 COVER 1 810JE-010-405
407 630 096 8286 COVER 1 810JE-010-407
408 630 000 7527 BOLT,HEX-SCT 2 810JE-010-408
409 411 141 2806 WASHER SPR 3 2 810JE-010-409
410 411 141 3902 WASHER V 3X7X0.5 2 810JE-010-410
413 630 047 4596 BOLT,HEX-SCT(BUTTON HEAD) 4 810JE-010-413
JE-5
