MODEL TCM-X1 10J 0306-001 228 フィーダキャリッジカバー部 FEEDER CARRIAGE COVER SECTION Fig. MB-7 フィーダキャリッジカバー Feeder Carriage Cover 601
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
227
501 630 119 3700 PANEL(LCD) 1 810MB-010-501
502 630 119 3489 PANEL(CNL-SW) 1 810MB-010-502
504 630 097 4690 PANEL 2 810MB-010-504
505 630 097 4706 PANEL 1 810MB-010-505
506 630 116 4304 COVER(CABLE) 1 810MB-010-506
509 630 138 3040 BRACKET(SENSOR) 1 810MB-010-509
510 630 138 3057 BRACKET(ACTUATOR) 1 810MB-010-510
511 630 133 2536 BRACKET 2 810MB-010-511
512 630 133 2543 BRACKET 2 810MB-010-512
513 630 000 7633 BOLT,HEX-SCT 4 810MB-010-513
515 630 124 9865 SWITCH,LIMIT 3 SQ4(YSOL5),SQ7(YSOL8),
SQ10(YSOL12) 810MB-010-515
516 630 073 5727 SWITCH,LIMIT 3 810MB-010-516
520 411 051 2804 SCR TRS 4X8 4 810MB-010-520
522 630 000 7794 BOLT,HEX-SCT 4 810MB-010-522
523 411 141 6705 WASHER SPR 5 4 810MB-010-523
524 411 141 4107 WASHER V 5X10X1 4 810MB-010-524
529 630 000 7657 BOLT,HEX-SCT 2 810MB-010-529
530 411 141 2905 WASHER SPR 4 21 810MB-010-530
531 630 001 0213 WASHER 2 810MB-010-531
532 411 141 4008 WASHER V 4X9X0.8 10 810MB-010-532
533 630 000 7763 BOLT,HEX-SCT 6 810MB-010-533
534 630 000 7619 BOLT,HEX-SCT 6 810MB-010-534
535 411 043 6803 SCR PAN 5X12 10 810MB-010-535
536 411 113 9109 SCR TRS 5X10 6 810MB-010-536
537 411 141 6705 WASHER SPR 5 6 810MB-010-537
539 630 001 0220 WASHER 6 810MB-010-539
540 411 140 8304 SCR BIN 4X10 4 810MB-010-540
541 630 119 3717 COVER(SWITCH) 1 810MB-010-541
542 411 051 1708 SCR TRS 4X6 2 810MB-010-542
543 630 000 7695 BOLT,HEX-SCT 9 810MB-010-543
551 630 033 4609 SWITCH,BUTTON 1 SPB2 810MB-010-551
552 630 033 4586 DISPLAY ELEMENT 1 LED2 810MB-010-552
553 630 033 4593 ACCESSORY,SW 1 810MB-010-553
554 630 000 2515 SWITCH,BUTTON 1 SPB21 810MB-010-554
555 630 000 2713 SWITCH,BUTTON 2 SPB20(LED20),SPB22(LED22)
810MB-010-555
556 630 000 2744 SWITCH,BUTTON 1 SPB23(LED23) 810MB-010-556
557 630 000 0382 ACCESSORY,SW 1 810MB-010-557
558 407 035 4704 LED SLP-721F 1 LED21 810MB-010-558
560 630 068 8375 ACCESSORY,CONN 2 810MB-010-560
561 630 121 8915 ASSY,CONNECTOR 1 SW5 810MB-010-561
562 630 089 0556 SOCKET 1 810MB-010-562
563 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB7,SPB8 810MB-010-563
564 630 093 6407 ASSY,SWITCH,BUTTON 2 SPB31(LED31)-SPB36(LED36)
810MB-010-564
565 630 114 5167 NAME PLATE,NOTICE 2
MB-6
MODEL TCM-X110J
0306-001
228
フィーダキャリッジカバー部
FEEDER CARRIAGE COVER SECTION

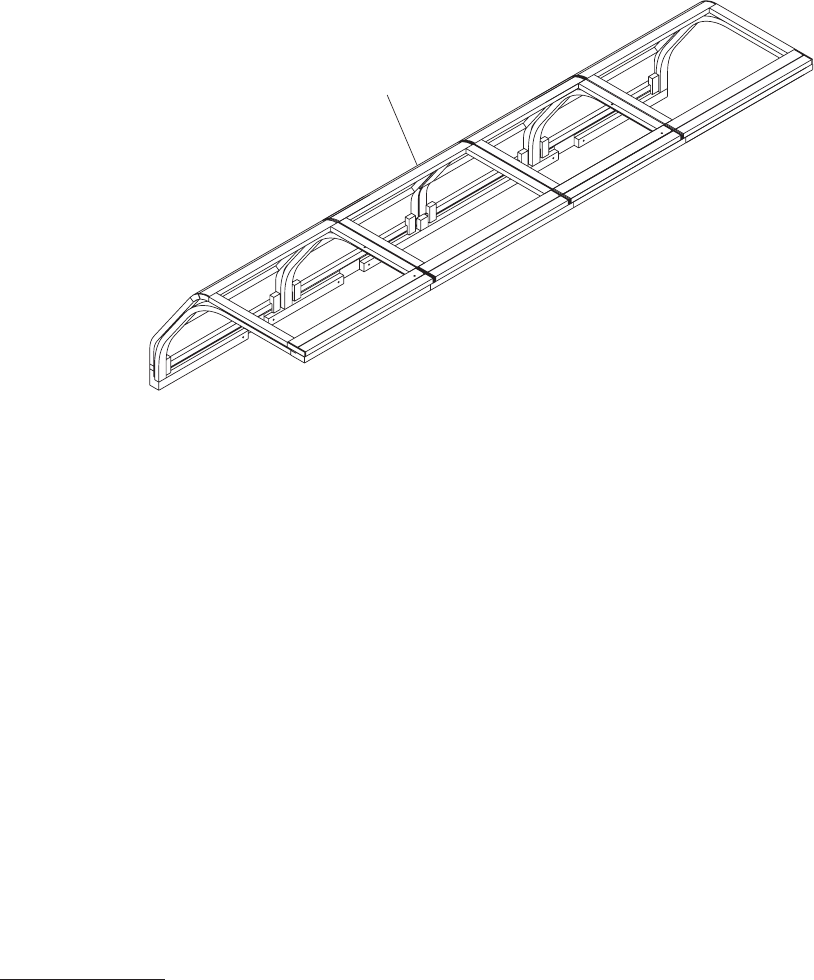

Fig. MB-7
フィーダキャリッジカバー
Feeder Carriage Cover
601
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
229
601 630 123 8531 MECH PARTS(COVER) 1 810MB-010-601
MB-7
