MODEL TCM-X1 10J 0507-002 88 L コンベア部 L CONVEYOR SECTION Fig. G-6 基板検出部、基板ストッパ P .C.B. Detector , P .C.B. Stopper 519 518 515 516 517 523 521 522 See Fig.G-1 Key No.29 520 530 529 528 503 527 530 529 528 502 527 530 529 5…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
87
401 630 116 4434 GEAR 2 810G--010-401
402 630 000 8951 SET SCREW 4 810G--010-402
403 630 121 3101 SHAFT 1 810G--010-403
404 630 116 4427 GEAR 2 810G--010-404
405 630 008 2296 SET SCREW 4 810G--010-405
406 630 001 1890 BEARING,UNIT 3 UP000 810G--010-406
407 630 116 5097 COLLAR 6 810G--010-407
408 411 141 4107 WASHER V 5X10X1 6 810G--010-408
409 411 141 6705 WASHER SPR 5 6 810G--010-409
410 630 000 7800 BOLT,HEX-SCT 6 810G--010-410
411 630 091 4764 PULLEY,TIMING 1 810G--010-411
412 630 000 8951 SET SCREW 2 810G--010-412
413 630 119 9443 BRACKET(MOTOR) 1 810G--010-413
414 411 141 4107 WASHER V 5X10X1 2 810G--010-414
415 411 141 6705 WASHER SPR 5 2 810G--010-415
416 630 000 7749 BOLT,HEX-SCT 2 810G--010-416
417 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM16(LCVW) 810G--010-417
418 411 141 4107 WASHER V 5X10X1 2 810G--010-418
419 411 141 6705 WASHER SPR 5 2 810G--010-419
420 630 000 7763 BOLT,HEX-SCT 1 810G--010-420
421 630 000 7787 BOLT,HEX-SCT 1 810G--010-421
422 630 001 0220 WASHER 1 810G--010-422
423 411 141 6705 WASHER SPR 5 1 810G--010-423
424 411 141 0505 NUT HEX 5 1 810G--010-424
425 630 118 1691 PULLEY,TIMING 1 810G--010-425
426 630 000 8951 SET SCREW 2 810G--010-426
427 630 048 9668 BELT,TIMING 1 810G--010-427
428 630 096 5094 COVER 1 810G--010-428
429 411 051 1708 SCR TRS 4X6 3 810G--010-429
430 630 119 5407 SHEET 2 810G--010-430
432 630 096 5100 COVER 1 810G--010-432
433 411 051 1708 SCR TRS 4X6 7 810G--010-433
435 630 099 0706 COVER 1 810G--010-435
G-5
MODEL TCM-X110J
0507-002
88
L
コンベア部
L CONVEYOR SECTION

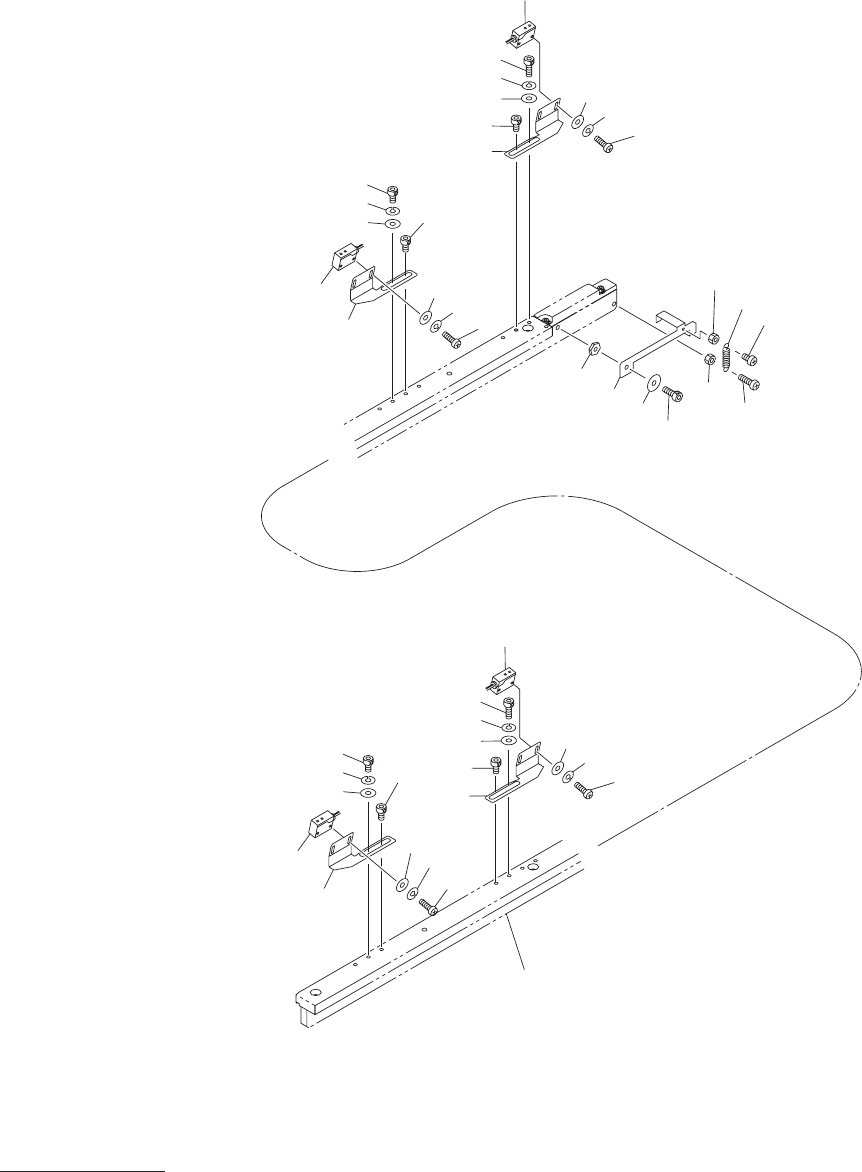

Fig. G-6
基板検出部、基板ストッパ
P.C.B. Detector, P.C.B. Stopper
519
518
515
516
517
523
521
522
See Fig.G-1
Key No.29
520
530
529
528
503
527
530
529
528
502
527
530
529
528
527
530
529
528
502
527
507
506
505
504
507
506
505
504
507
506
505
504
507
506
505
504
503
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0507-002
89
502 630 134 0944 BRACKET(PHOTO R) 2 810G--010-502
503 630 134 0937 BRACKET(PHOTO L) 2 810G--010-503
504 630 129 9907 ASSY,SENSOR,PELEC 4 BPH84,BPH51,BPH52,BPH82
810G--010-504
505 411 119 1909 WASHER V 3X7X0.5 8 810G--010-505
506 411 086 4408 WASHER SPR 3 8 810G--010-506
507 411 162 1604 SCR PAN 3X20 8 810G--010-507
515 630 140 3588 LEVER 1 810G--010-515
516 630 001 0220 WASHER 1 810G--010-516
517 630 000 7763 BOLT,HEX-SCT 1 810G--010-517
518 630 069 2938 NUT 1 810G--010-518
519 411 054 6809 NUT HEX 3 1 810G--010-519
520 411 040 6202 SCR PAN 3X10 1 810G--010-520
521 411 054 8506 NUT HEX 4 1 810G--010-521
522 411 162 1505 SCR PAN 4X20 1 810G--010-522
523 630 001 8103 SPRING,TENSION 1 2086 810G--010-523
527 630 000 7619 BOLT,HEX-SCT 4 810G--010-527
528 630 001 0213 WASHER 4 810G--010-528
529 411 141 2905 WASHER SPR 4 4 810G--010-529
530 630 000 7633 BOLT,HEX-SCT 4 810G--010-530
G-6
