CP-65 PARTS LIST ver09

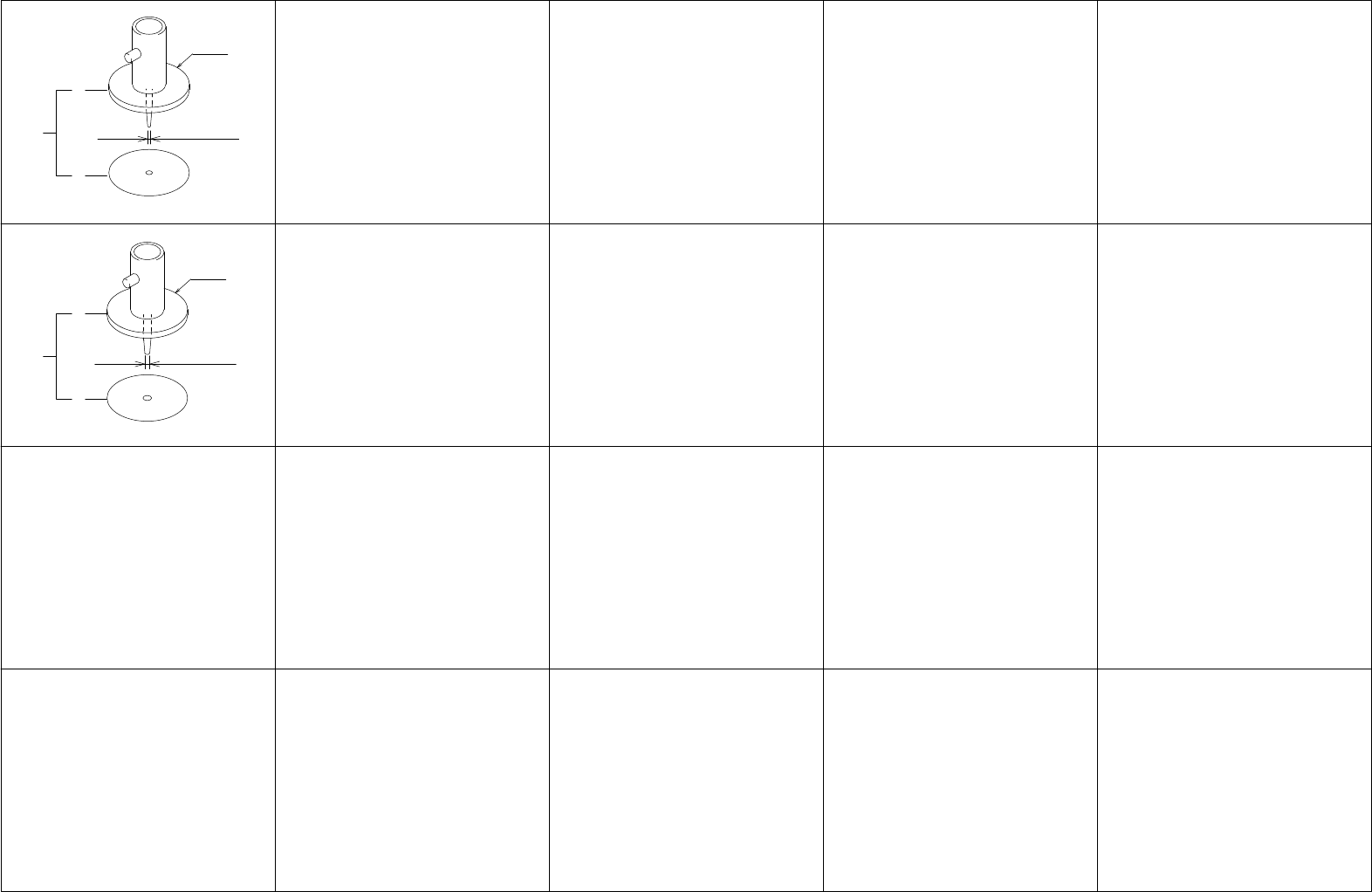

1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
1 - 4
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
x1.5
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
1
2
3
R012-004
4
5
6
φ0.71
φ12
φ0.41
φ12
R012-007
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 AWPH9722 20 FLUORESCENT NOZZLE ASSY 蛍光ﾉｽﾞﾙ ASSY
2 AWPH9202 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
3 WPH8301 20 SEAL ｼｰﾙ
4 AWPH9732 20 FLUORESCENT NOZZLE ASSY 蛍光ﾉｽﾞﾙ ASSY
5 AWPH9212 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
6 WPH8311 20 SEAL ｼｰﾙ
CP-65 PARTS LIST ver09
1 - 5
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
CP-65 PARTS LIST ver09
