4.アウトコンベア(YQC)
4.Out conveyor(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
120 MQC1181 4 COLLAR ｶﾗｰ
121 H4129A 8 BEARING ﾍﾞｱﾘﾝｸﾞ LF950ZZ
122 YQC1161 1 BKT BKT
123 YQC1171 1 BKT BKT
124 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
125 WQC0570 1 BKT BKT
127 MQC3313 1 GUIDE ｶﾞｲﾄﾞ
128 YQC1200 1 BKT BKT
129 K5209A SCREW, TRUSS 小ﾈｼﾞﾄﾗｽ M4X8L
130 YQC1151 1 COVER ｶﾊﾞｰ
131 . SCREW, TRUSS 小ﾈｼﾞﾄﾗｽ M6X8L
132 H4001T 2 HEAD, GEAR ﾍｯﾄﾞ ｷﾞﾔ 6GHA7.5A-Y-1
133 W10022 2 WASHER ﾜｯｼｬ TL182 NO.2
134 MQC1510 1 BKT, SENSOR BKT ｾﾝｻ
135 S3122Z 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3RC4
136 MQC1073 1 SEAL ｼｰﾙ (英語) 選択部品
137 MQC1141 1 SEAL ｼｰﾙ (仏語) 選択部品
138 MQC1300 1 SEAL ｼｰﾙ (英語) 選択部品
139 MQC1310 1 SEAL ｼｰﾙ (仏語) 選択部品
140 YQC0220 1 SEAL ｼｰﾙ (英語) 選択部品
141 YQC0310 1 SEAL ｼｰﾙ (仏語) 選択部品
142 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L ･
CP-65 PARTS LIST ver09
4 - 5
4.アウトコンベア(YQC)
4.Out conveyor(YQC)
CP-65 PARTS LIST ver09

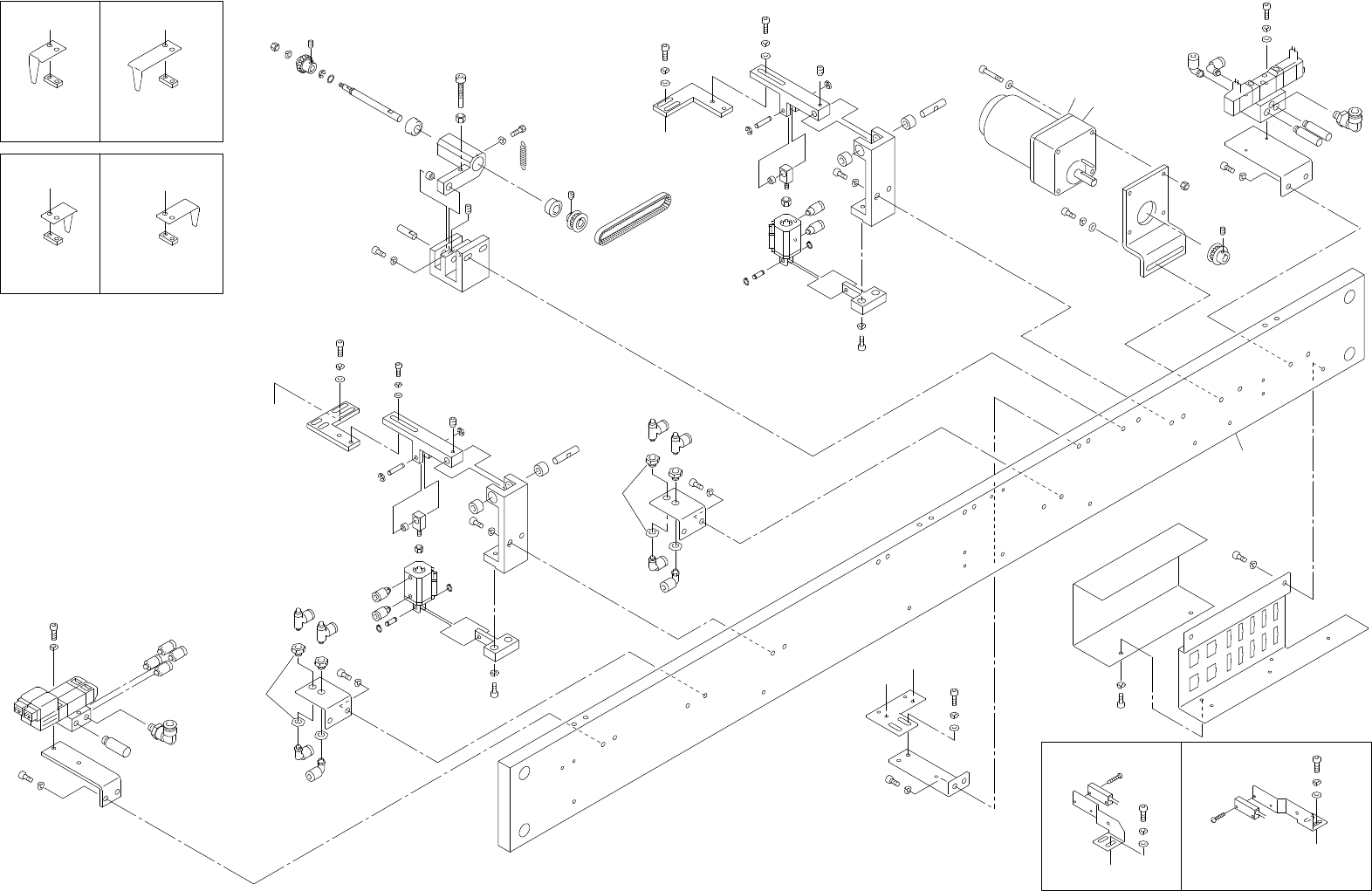

5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
5 - 1
5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
73
69
60
79
60
69
73
26
2
22
38
26
27
3
21
27
5
50
76
25
47
24
67
60
10
68
56
14
38
38
9
31
56
68
17
66
77
75
15
37
11
49
23
76
70
20
30
13
12
37
28
29
72
68
57
38
8
7
73
69
60
60
69
73
22
38
26
2
26
39 27
3
21
27
50
5
76
25
47
68
56
67
60
24
35
48
36
6
57
68
34
69
59
1
B
A
C
逆流れ
Right-to-left
board flow
Option
86
70
84
87
87
81
35
82
82
80
57
68
83
83
45
42
42
44
58
68
83
83
44
45
42
42
58
68
52
58
68
51
61
69
73
55
54
88
64
70
74
63
70
78
61
67
85
B
C
C
C
70
74
64
55
54
53
89
4
90
4
41
4
40
4
A A
B
逆流れ
Right-to-left board flow
逆流れ
Right-to-left
board flow
Option
Option
x6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YQL0013 1 PLATE ﾌﾟﾚｰﾄ
2 GVL2140 2 PIN ﾋﾟﾝ
3 MQL6140 2 PIN ﾋﾟﾝ
4 WQL1240 2 PLATE ﾌﾟﾚｰﾄ
5 WQL1230 2 JOINT ｼﾞｮｲﾝﾄ
6 YQL0050 1 BKT BKT
7 YQL0040 1 BKT BKT
8 GVL3030 1 PULLEY, TIMING ﾌﾟｰﾘ ﾀｲﾐﾝｸﾞ
9 GVL3040 1 PULLEY, TIMING ﾌﾟｰﾘ ﾀｲﾐﾝｸﾞ
10 YQL0020 1 BKT BKT
11 YQL0090 1 LEVER ﾚﾊﾞｰ
12 WQL0020 1 SHAFT ｼｬﾌﾄ
13 GVL3080 1 COLLAR ｶﾗｰ
14 GVL3090 1 PIN, PIVOT ﾋﾟﾝ 支点
15 GVL3100 1 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ
17 GVL3120 1 SPRING ｽﾌﾟﾘﾝｸﾞ
20 LQL0150 1 GEAR ｷﾞﾔ
21 WQL1250 2 BKT BKT
22 WQL1260 2 LEVER ﾚﾊﾞｰ
23 N4014A 1 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X4L
24 WQL1212 2 BKT BKT
25 S2113H 2 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDQ2D16-10D-F7BV
26 S1022A 4 CIR-CLIP, E-TYPE ｻｰｸﾘｯ ﾌﾟ E形 ST-EW-4
27 H4384A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA0810Z
28 M5021A 1 MOTOR, INDUCTION ﾓｰﾀ ｲﾝﾀﾞｸｼｮﾝ 3IK15RGN-A
29 H4008A 1 HEAD, GEAR ﾍｯﾄﾞ ｷﾞﾔ 3GN-3.6K
30 S1024A 1 CIR-CLIP, E-TYPE ｻｰｸﾘｯﾌﾟ E形 ST-EW-6
31 H4517A 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ B160MXL6.4
34 YQL0060 1 MANIFOLD UNIT ﾏﾆﾎｰﾙﾄﾞﾕﾆｯﾄ
35 Y3079S 2 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2L08-01S
36 S1056A 1 SILENCER ｻｲﾚﾝｻ AN101-01
37 H4135A 2 BEARING ﾍﾞｱﾘﾝｸﾞ F698ZZ
38 N4027A 5 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X5L P=0.7
39 MQL6160 1 PLATE ﾌﾟﾚｰﾄ
40 MQL0030 1 STOPPER ｽﾄｯﾊﾟ
41 MQL0020 1 STOPPER ｽﾄｯﾊﾟ
42 K5337R 4 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1201F-M5-06(ｼﾛ)
CP-65 PARTS LIST ver09
5 - 2
5.ローダユニット(YQL,GVL)
5.Loading unit(YQL,GVL)
