11.フィーダチェックセンサ(YGZ) 11.Feeder check sensor(YGZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 79 YGZ2010 1 PLATE ﾌﾟﾚｰﾄ 80 YGZ2020 1 BLOCK ﾌﾞﾛｯｸ 81 H5330A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六…
11.フィーダチェックセンサ(YGZ)
11.Feeder check sensor(YGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41 YGZ1010 1 BKT BKT
42 WGZ1280 1 PLATE, ARM ﾌﾟﾚｰﾄ ｱｰﾑ
43 WGZ1172 1 HOLDER ﾎﾙﾀﾞ
44 WGZ1241 1 PLATE, SW ﾌﾟﾚｰﾄ SW
45 WGZ1260 1 DOG ﾄﾞｯｸﾞ
46 H4401A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z
47 H2025A 4 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
48 S4040Z 2 SENSOR, PHOTO ｾﾝｻﾌｫﾄ EE-SPX406-W2A
49 WGZ1070 2 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
51 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
52 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
53 H5173A BOLT, HEX ﾎﾞﾙﾄ 六角 M4X35L
54 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
55 H5242A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
56 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
57 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
58 N1085A NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
59 YGZ1060 1 COVER ｶﾊﾞｰ
60 WGZ1341 1 GUIDE ｶﾞｲﾄﾞ
61 WGZ1351 1 GUIDE ｶﾞｲﾄﾞ
62 WSZ2010 1 DOG ﾄﾞｯｸﾞ
63 WGZ2020 1 PLATE, SW ﾌﾟﾚｰﾄ SW
64 WGZ2030 1 HOLDER ﾎﾙﾀﾞ
65 WGZ2050 1 BKT BKT
66 WGZ2070 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
67 WGZ2110 1 LEVER ﾚﾊﾞｰ
68 WGZ2120 1 LEVER ﾚﾊﾞｰ
69 WGZ2100 1 PIN ﾋﾟﾝ
70 S4040X 1 SENSOR, PHOTO ｾﾝｻﾌｫﾄ EE-SPX306-W2A
71 H3166H 1 PLUNGER BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-8
72 H5302A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
73 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
74 S1021A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
75 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
76 N1089A NUT, HEX ﾅｯﾄ 六角 M8 P=1.25
77 N4047A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X10L
78 WPL0113 1 PIN ﾋﾟﾝ
CP-65 PARTS LIST ver09
11 - 3
11.フィーダチェックセンサ(YGZ)
11.Feeder check sensor(YGZ)
11.フィーダチェックセンサ(YGZ)
11.Feeder check sensor(YGZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
79 YGZ2010 1 PLATE ﾌﾟﾚｰﾄ
80 YGZ2020 1 BLOCK ﾌﾞﾛｯｸ
81 H5330A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X40L
82 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
83 YWZ0080 1 PLATE ﾌﾟﾚｰﾄ
84 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
85 K5215C SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X12L
86 K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
87 H4116T 4 BEARING, THRUST ﾍﾞｱﾘﾝｸﾞ ｽﾗｽﾄ SST-1260
88 WGZ1370 1 BKT, SENSOR BKTｾﾝｻ
89 WGZ1391 4 SPRING ｽﾌﾟﾘﾝｸﾞ
90 WGZ1400 4 STOPPER ｽﾄｯﾊﾟ
91 JQC2630 2 BKT, TERMINAL BKT ﾀｰﾐﾅﾙ
92 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
93 H5243A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
94 H5346A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X45L
95 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H ･
CP-65 PARTS LIST ver09
11 - 4
11.フィーダチェックセンサ(YGZ)
11.Feeder check sensor(YGZ)
CP-65 PARTS LIST ver09

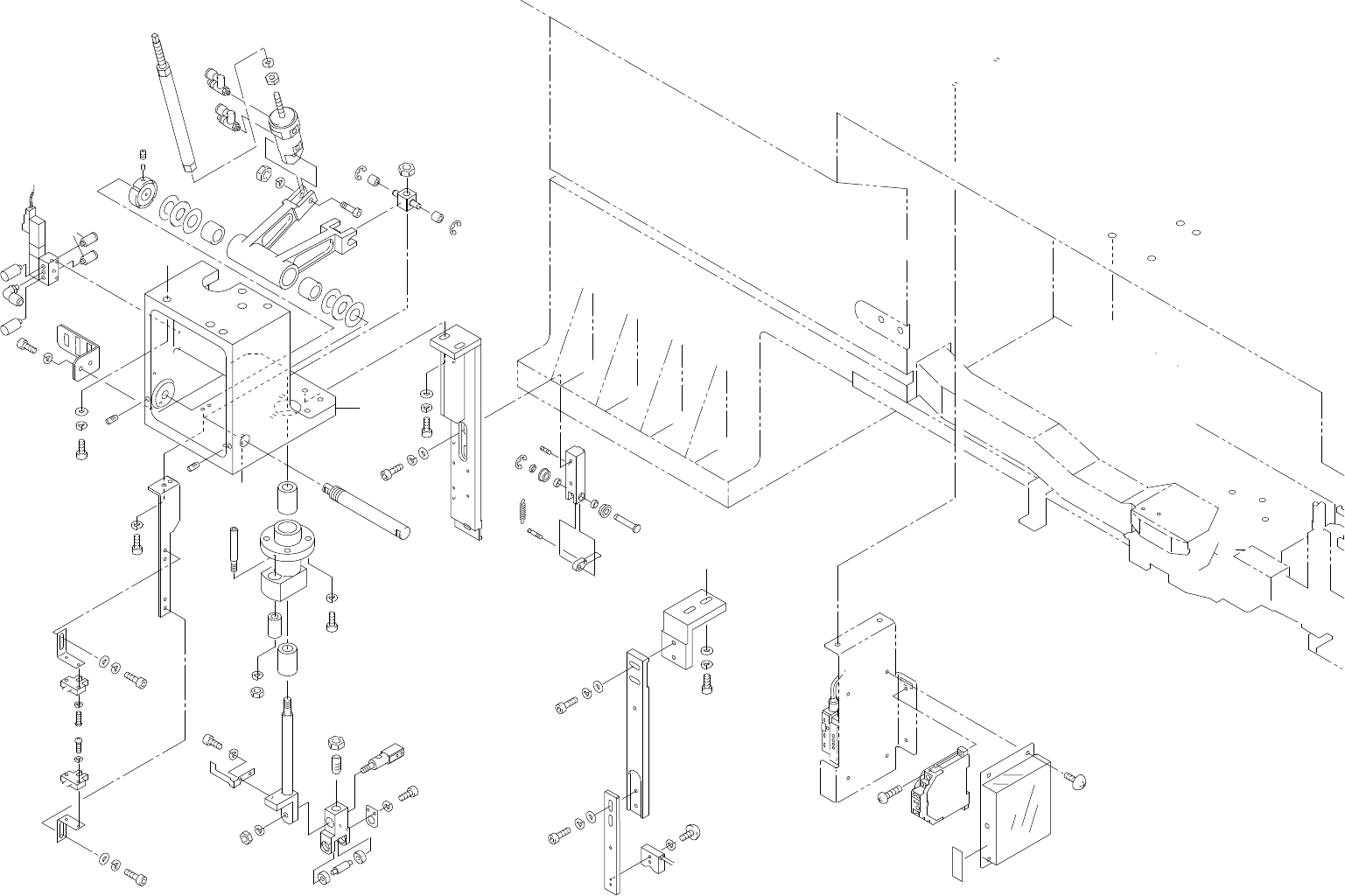

12.第1ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
12 - 1
12.第1ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
x5.5
B
B
A
A
64
65
78,79,80
63
66
57
45
62
82
42
46
49
55
58
59
60
81
60
59
61
28
13
28
39
45
12
85
24
25
27
52
11
51
47
23
38
45
51
47
26
49
46
41
22
36
45
40
40
45
36
22
49
46
41
21
41
46
9
8
25
3
47
43
53
1
44
87
20
18
16
42
46
49
15
74
75
17
30
76
75
74
19
84
43
47
50
77
77
83
33
67
37
4
37
31
2
51
47
5
31
37
4
37
69
70
71
6
34
34
47
51
32
29
35
7
52
35
29
53
48
86
46
88
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
