CP-65 PARTS LIST ver09

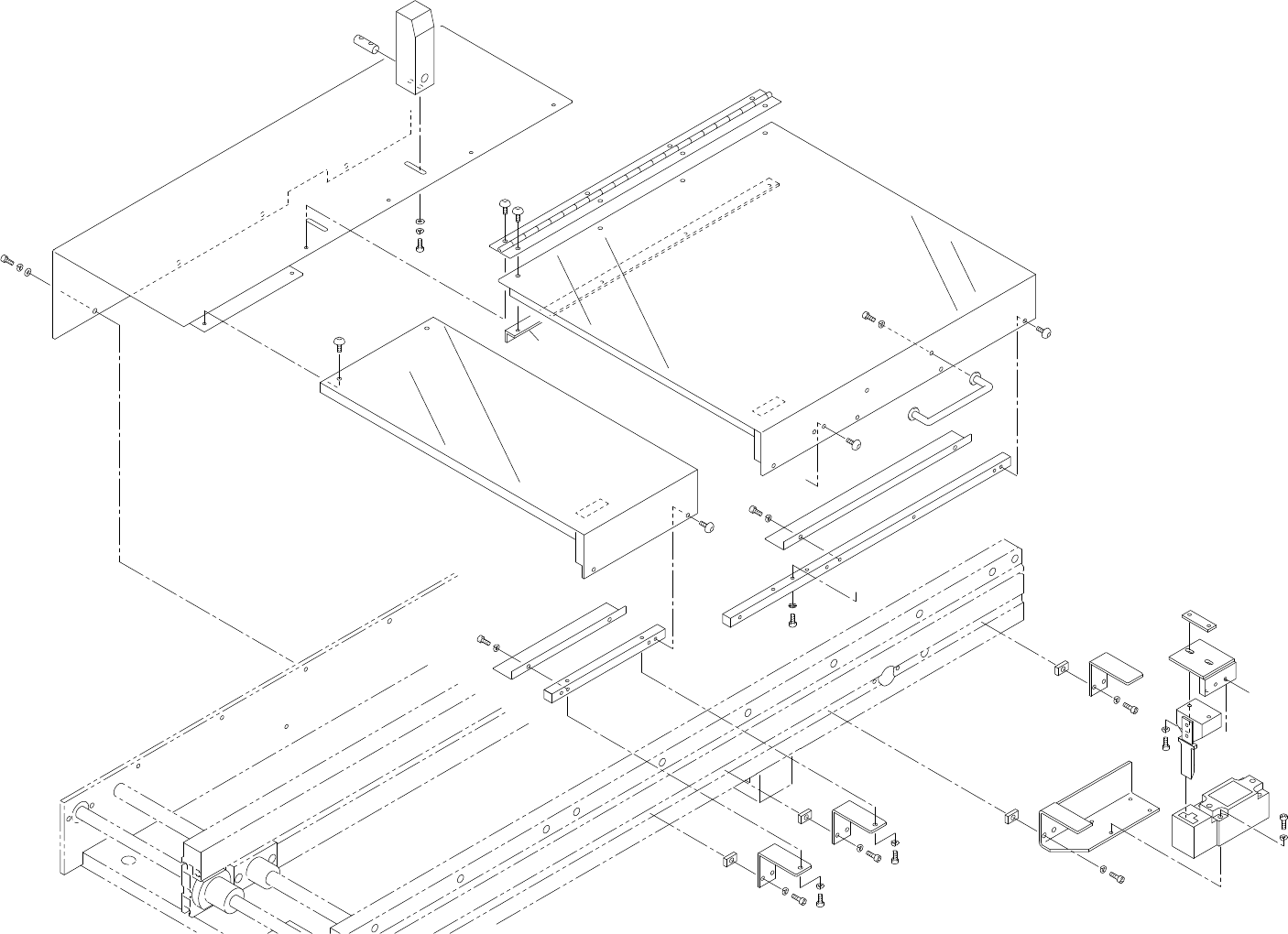

43.インコンベア(カバー)(HELPS)(オプション)(YQC)
43.In conveyor(Cover)(HELPS)(Option)(YQC)
43 - 1
43.インコンベア(カバー)(HELPS)(オプション)(YQC)
43.In conveyor(Cover)(HELPS)(Option)(YQC)
22
35
B
19
11
19
13
25
22
19
10
25
22
24
20
28
6
27
31
24
32
3
30
29
2
27
4
31
24
5
16
7
21
43
1
12
26
25
23
27
33
25
22
38
40
19
42
20
B
25
41
24
39
34
24
20
24
20
25
24
31
37
31
24
36
36
28
10
A
28
A
27
25
x5.2
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
43.インコンベア(カバー)(HELPS)(オプション)(YQC)
43.In conveyor(Cover)(HELPS)(オプション)(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YQC7010 1 BKT BKT
2 AYQC8041 1 COVER ｶﾊﾞｰ YQC7131+WWM0210
3 AYQC8050 1 COVER ｶﾊﾞｰ YQC7140+WWM0210
4 YQC7040 1 HINGE 蝶番
5 YQC7051 1 BAR ﾊﾞｰ
6 YQC7061 1 BAR ﾊﾞｰ
7 YQC7070 1 BKT BKT
10 WQC0430 2 BKT, COVER BKT ｶﾊﾞｰ
11 WQC0420 1 BKT, COVER BKT ｶﾊﾞｰ
12 CLC4251 1 STOPPER ｽﾄｯﾊﾟ
13 WQC0440 1 BKT BKT
16 T5011S 1 HANDLE, ROUND 取手 丸 TTHA-00425
19 IQC6072 8 NUT ﾅｯﾄ
20 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
21 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
22 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
23 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
24 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
25 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
26 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
27 K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X8L
28 . SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X15L
29 YQC7080 1 BKT BKT
30 YQC7090 1 BKT BKT
31 H5285A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
32 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
33 CLC4261 1 NUT, ROUND ｽﾄｯﾊﾟ 丸
34 CLC9590 1 BKT BKT
35 CLC9600 1 NUT ﾅｯﾄ
36 YQC7150 2 COVER ｶﾊﾞｰ
37 YQC7160 1 COVER ｶﾊﾞｰ
38 S31970 1 SW, LIMIT SW, ﾘﾐｯﾄ XCS-A501
39 S31973 1 SW, LIMIT SW, ﾘﾐｯﾄ XCS-Z03
40 H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X25L
41 H5296A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X40L
42 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
43 W1001F WASHER ﾜｯｼｬ ﾊﾂｷｻﾞｶﾞﾈ (B)M5 ･
CP-65 PARTS LIST ver09
43 - 2
43.インコンベア(カバー)(HELPS)(オプション)(YQC)
43.In conveyor(Cover)(HELPS)(Option)(YQC)
CP-65 PARTS LIST ver09
44.アウトコンベア(カバー)(HELPS)(オプション)(YQC)
44.Out conveyor(Cover)(HELPS)(Option)(YQC)
44 - 1
44.アウトコンベア(カバー)(HELPS)(オプション)(YQC)
44.Out conveyor(Cover)(HELPS)(Option)(YQC)
20
24
25
22
10
19
19
10
25
22
36
20
19
13
25
22
16
28
20
25
2
4
28
3
7
5
21
40
27
26
25
23
27
27
6
12
1
29
19
11
34
37
B
38
24
35
30
24
22
31
25
B
20
24
39
33
24
36
32
24
A
28
A
25
x5.7
