25.1.カムボックス １(YPA)
25.1.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
108 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
109 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
110 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
120 H5360A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X25L
121 YPA0412 1 BKT BKT
124 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
134 YPA0070 1 SCALE ﾒﾓﾘ
135 N4045A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X5L
136 YPA0620 1 PLATE ﾌﾟﾚｰﾄ
137 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
138 WPA0241 3 SEAL ｼｰﾙ
139 YPA0661 1 PLATE ﾌﾟﾚｰﾄ
140 YPA0381 1 BKT BKT
141 YPA0400 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
143 YPA5020 1 PULLEY ﾌﾟｰﾘ
144 YPA0540 1 SPACER ｽﾍﾟｰｻ
145 R2060M 1 RING, LOCKING ﾘﾝｸﾞ 締結 PL040X053TF
163 YPA5011 1 PULLEY ﾌﾟｰﾘ
180 WPA5081 3 PULLEY ﾌﾟｰﾘ
181 H4191Z 4 BEARING ﾍﾞｱﾘﾝｸﾞ 6207ZZ
185 WPA1820 8 WASHER ﾜｯｼｬ
186 YAC0015 1 ANGLE REST ｲｹｰﾙ ･
CP-65 PARTS LIST ver09
25 - 4
25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
CP-65 PARTS LIST ver09

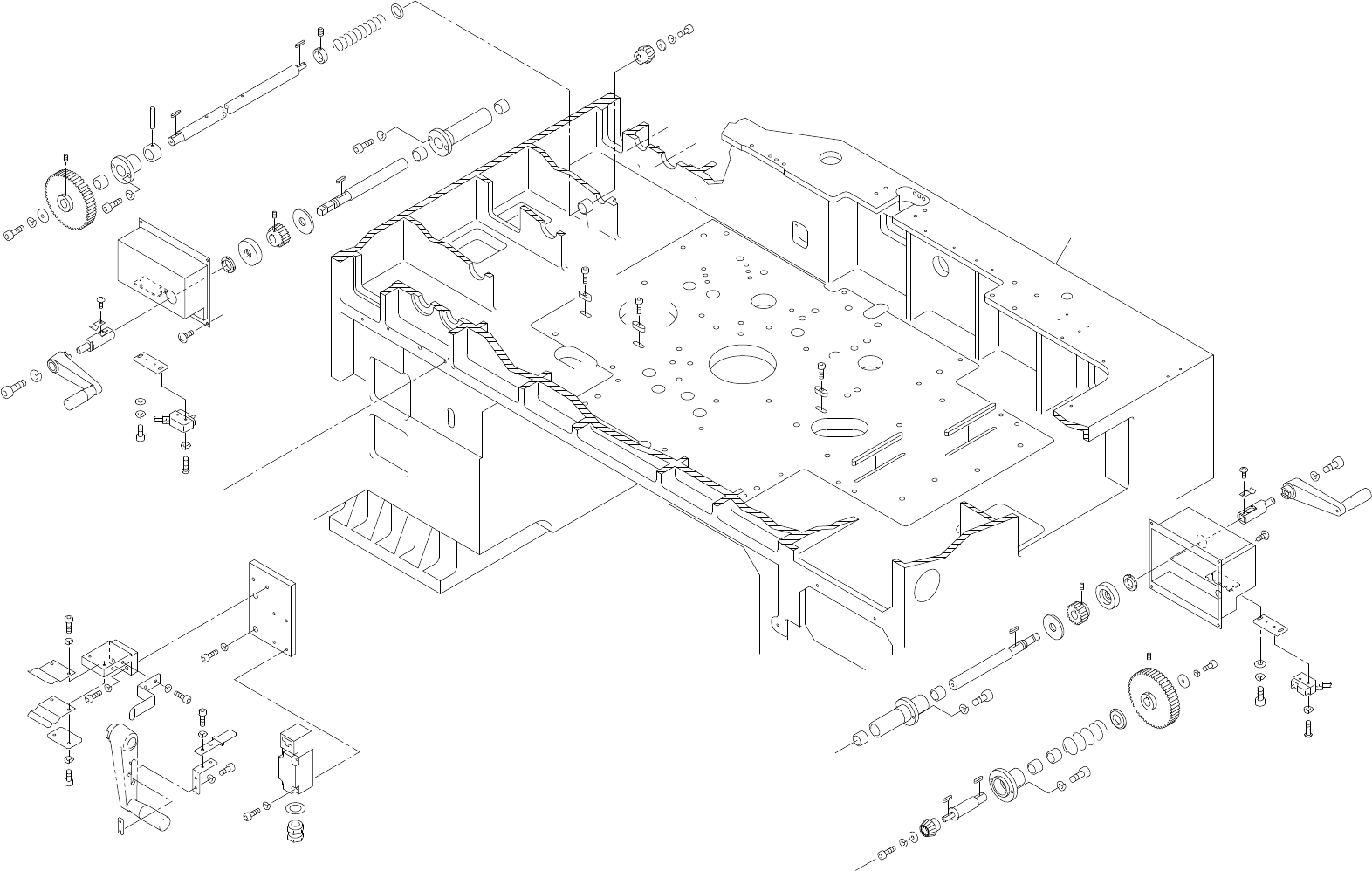

25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
25 - 5
25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
K
L
169
171
178
179
172
167
114
175
174
86
177
83
168
164
86
173
170
170
166
86
173
76
165
114
111
173
86
85
176
161
86
159
162
157
160
86
158
99
83
76
77
78
112
155
153
62
154
67
55
61
150
107
85
63
151
63
106
85
122
154
146
63
107
85
147
148
149
61
59
61
79
58
57
56
54
123
114
111
63
109
52
109
52
109
52
35
35
186
x11
K
L
63
152
63
150
61
55
67
154
85
105
62
153
162
156
77
78
112
76
83
99
158
86
160
159
86
161
157
122
85
106
154
146
66
65
63
63
85
105
64
60
61
61
54
123
114
111
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
25.2.カムボックス １(YPA)
25.2.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
35 WPA0181 2 KEY ｷｰ
52 WPA1300 3 KEY ｷｰ
54 WPA1060 2 GEAR, PINION ｷﾞﾔ ﾋﾟﾆｵﾝ
55 YPA1110 2 COLLAR ｶﾗｰ
56 WPA0321 1 COLLAR ｶﾗｰ
57 YPA1180 1 SPRING ｽﾌﾟﾘﾝｸﾞ
58 WPA0311 1 COLLAR ｶﾗｰ
59 YPA1220 1 SHAFT ｼｬﾌﾄ
60 YPA1070 1 SHAFT ｼｬﾌﾄ
61 WPA1010 6 KEY ｷｰ
62 YPA1100 2 COLLAR ｶﾗｰ
63 H4315T 8 BEARING, DRY ﾍﾞｱﾘﾝｸﾞ ﾄﾞﾗｲ 70B-2520
64 YPA1040 1 HOUSING ﾊｳｼﾞﾝｸﾞ
65 YPA1250 1 SPRING ｽﾌﾟﾘﾝｸﾞ
66 YPA1120 1 COLLAR ｶﾗｰ
67 YPA1090 2 GEAR ｷﾞﾔ
76 WPA1252 2 HANDLE ﾊﾝﾄﾞﾙ
77 YPA1240 2 BKT BKT
78 WPA1642 2 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
79 N4036H SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X5L ｻｷﾄｶﾞﾘ
83 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
85 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
86 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
99 H5359A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X20L
105 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
106 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
107 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
109 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
111 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
112 WPA1650 2 SCREW ﾈｼﾞ
114 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
122 WPA0350 2 WASHER ﾜｯｼｬ
123 WPA1020 2 WASHER ﾜｯｼｬ
146 YPA1080 2 GEAR ｷﾞﾔ
147 YPA1010 1 HOUSING ﾊｳｼﾞﾝｸﾞ
148 YPA1230 1 STOPPER ｽﾄｯﾊﾟ
149 H2068A 1 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 6ﾟX36L
CP-65 PARTS LIST ver09
25 - 6
25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
