17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ) 17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 92 WPQ0760 2 COLLAR ｶﾗｰ 93…

100%1 / 175
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
47 H4521Z 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 900-5GT-9
50 WPQ0411 1 BKT BKT
51 A1042T 5 AMPLIFIER ｱﾝﾌﾟ HPX-T1
52 WPQ0431 1 RAIL ﾚｰﾙ
53 WPQ0401 1 BKT BKT
54 N1045A 2 NUT, A ﾅｯﾄ A AN04
55 W1066A 2 WASHER, A ﾜｯｼｬ A AW04
56 H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
57 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
58 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
59 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
60 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
62 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
64 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
65 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
66 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
67 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
68 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
69 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
70 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
71 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
72 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
73 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
75 N1089A NUT, HEX ﾅｯﾄ 六角 M8
77 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
80 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
81 YPQ0090 2 BKT BKT
82 YPQ0110 4 BLOCK ﾌﾞﾛｯｸ
83 YPQ0120 4 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
84 YPQ0080 2 BKT BKT
85 YPQ0100 2 GUIDE ｶﾞｲﾄﾞ
86 YPQ0131 1 BKT BKT
87 YPQ0140 1 PLATE ﾌﾟﾚｰﾄ
88 YPQ0151 1 BKT BKT
89 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
90 WPQ0782 2 BOLT ﾎﾞﾙﾄ
91 H4118T 4 BEARING ﾍﾞｱﾘﾝｸﾞ SST-1810DSG
CP-65 PARTS LIST ver09
17 - 3
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
92 WPQ0760 2 COLLAR ｶﾗｰ
93 WPQ0771 2 NUT ﾅｯﾄ
94 WPQ0791 2 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
95 H42726 2 BEARING, SPHERICAL ﾍﾞｱﾘﾝｸﾞ 球面 NB5
96 WPQ0811 2 ROD, JOINT ﾛｯﾄﾞ ｼﾞｮｲﾝﾄ
97 WPQ0850 2 PIN ﾋﾟﾝ
98 W1008T 2 WASHER ﾜｯｼｬ WW-12
99 K5203A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
100 H2025A 2 PIN, SNAP ﾋﾟﾝ ｽﾅｯﾌﾟ SSP-5
101 A5043T 1 RETAINER, RAIL 押え ﾚｰﾙ PFP-M
102 WPQ0830 1 BKT BKT
103 YPQ0161 1 BKT, SENSOR BKT ｾﾝｻ
104 S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
105 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X10L
106 YPQ0250 1 PLATE ﾌﾟﾚｰﾄ
107 WPQ0580 1 SEAL (Japanese) ｼｰﾙ (日本文)
108 WPQ0840 1 SEAL (French) ｼｰﾙ (仏文)
109 WPQ0700 1 SEAL (English) ｼｰﾙ (英文) ･
CP-65 PARTS LIST ver09
17 - 4
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
CP-65 PARTS LIST ver09

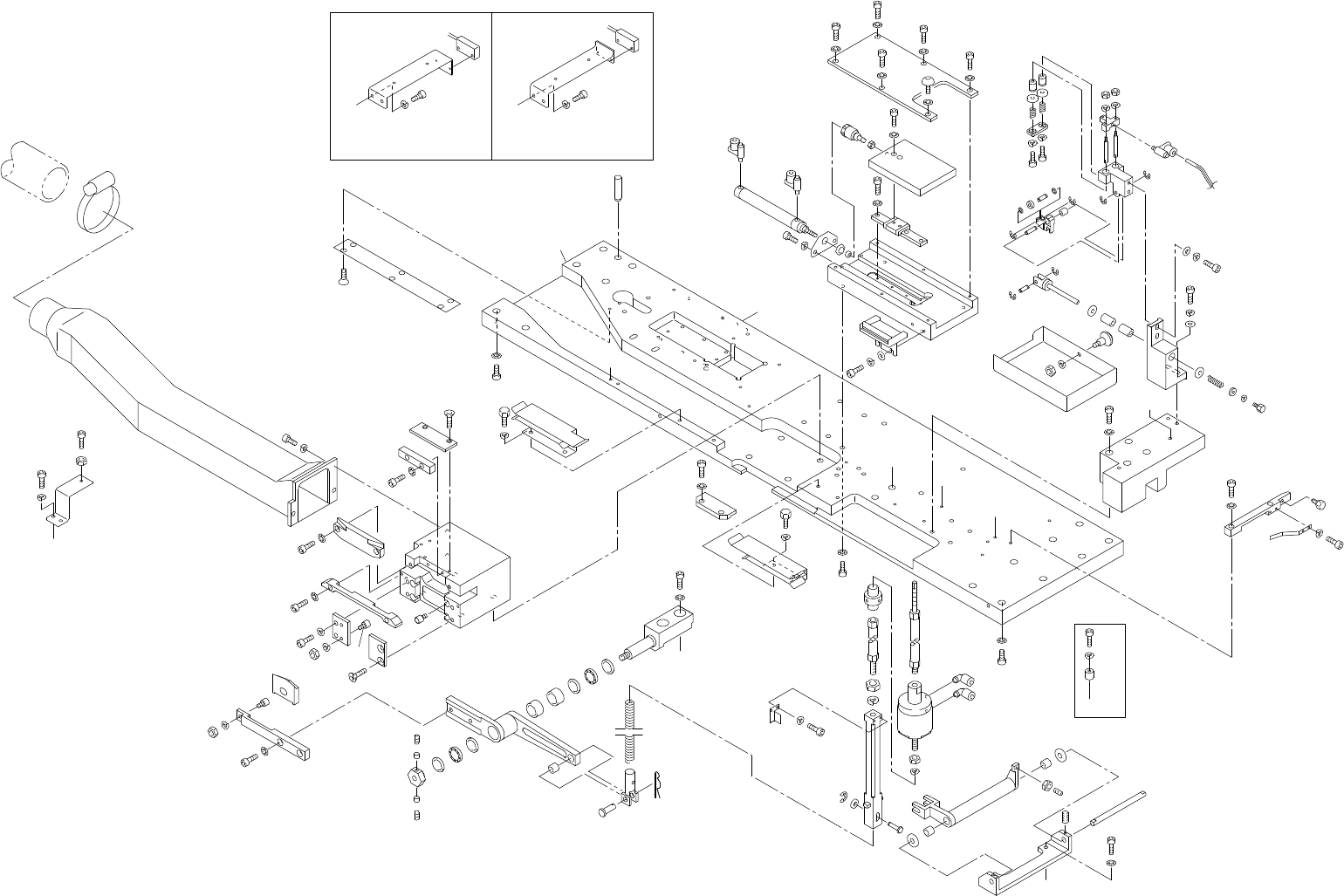

18.1.第16ステーション(NGパーツ排出)、残テープカット部(YPU,YPK)
