CP-65 PARTS LIST ver09
14.第5ステーション(ノズルθ位置決め)(YPP)
14.Station 5(Nozzle theta positioning)(YPP)
14 - 1

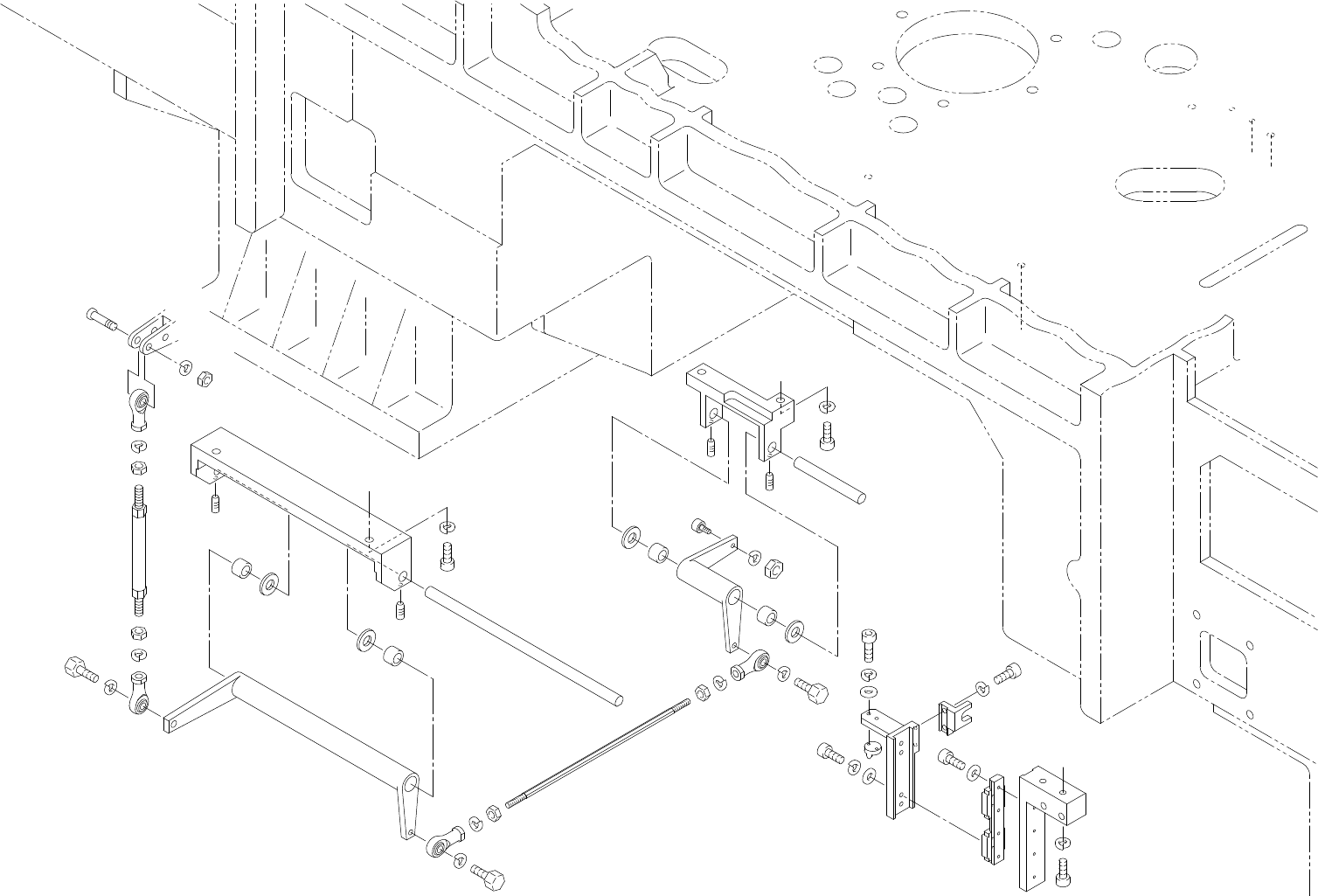

14.第5ステーション(ノズルθ位置決め)(YPP)
14.Station 5(Nozzle theta positioning)(YPP)
x3.7
C
A
B
A
B
C
44
24
3
13
21
34
23
35
5
21
28
32
4
33
43
22
10
27
30
18
30
39
9
19
8
29
36
20
2
19
8
27
30
17
30
37
6
12
8
19
19
8
41
1
25
31
42
31
16
31
40
11
38
31
45
15
41
41
41
7
25
31
14
31
38
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
14.第５ステーション(ノズルθ位置決め)(YPP)
14.Station 5(Nozzle theta positioning)(YPP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YPP0020 1 BKT BKT
2 YPP0031 1 LEVER ﾚﾊﾞｰ
3 YPP0120 1 BKT BKT
4 YPP0070 1 BKT BKT
5 YPP0080 1 BKT BKT
6 YPP0090 1 SHAFT ｼｬﾌﾄ
7 YPP0100 1 SHAFT ｼｬﾌﾄ
8 WPP0100 4 COLLAR ｶﾗｰ
9 YPP0050 1 JOINT ｼﾞｮｲﾝﾄ
10 WPP0121 1 POSITIONING 位置決め
11 WPP0130 1 JOINT ｼﾞｮｲﾝﾄ
12 YPP0011 1 LEVER ﾚﾊﾞｰ
13 WPP0151 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
14 YPP0130 1 BKT BKT
15 WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
16 H3181M 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ RBRL8FN
17 H3181T 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ RBR6FN
18 H3181H 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ RBRL6FN
19 H4409A 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA1212Z
20 K1112A 1 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF05UU-A
21 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
22 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
23 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
24 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
25 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
27 GPH2523 2 BOLT ﾎﾞﾙﾄ
28 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
29 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
30 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
31 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
32 W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
33 W1041A WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9
34 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
35 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
36 N1082A NUT, HEX ﾅｯﾄ 六角 M5
37 N1085A NUT, HEX ﾅｯﾄ 六角 M6
38 N1089A NUT, HEX ﾅｯﾄ 六角 M8
CP-65 PARTS LIST ver09
14 - 2
14.第5ステーション(ノズルθ位置決め)(YPP)
14.Station 5(Nozzle theta positioning)(YPP)
14.第５ステーション(ノズルθ位置決め)(YPP)
14.Station 5(Nozzle theta positioning)(YPP)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 N1088A NUT, HEX ﾅｯﾄ 六角 M6-L
40 N1091A NUT, HEX ﾅｯﾄ 六角 M8-L
41 N4036A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X5L
42 GPH2535 1 BOLT ﾎﾞﾙﾄ
43 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
44 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
45 WPA0591 1 PIN ﾋﾟﾝ ･
CP-65 PARTS LIST ver09
14 - 3
