CP-65 PARTS LIST ver09
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、第19ステーション(ノズル切換え後確認)(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
19 - 1

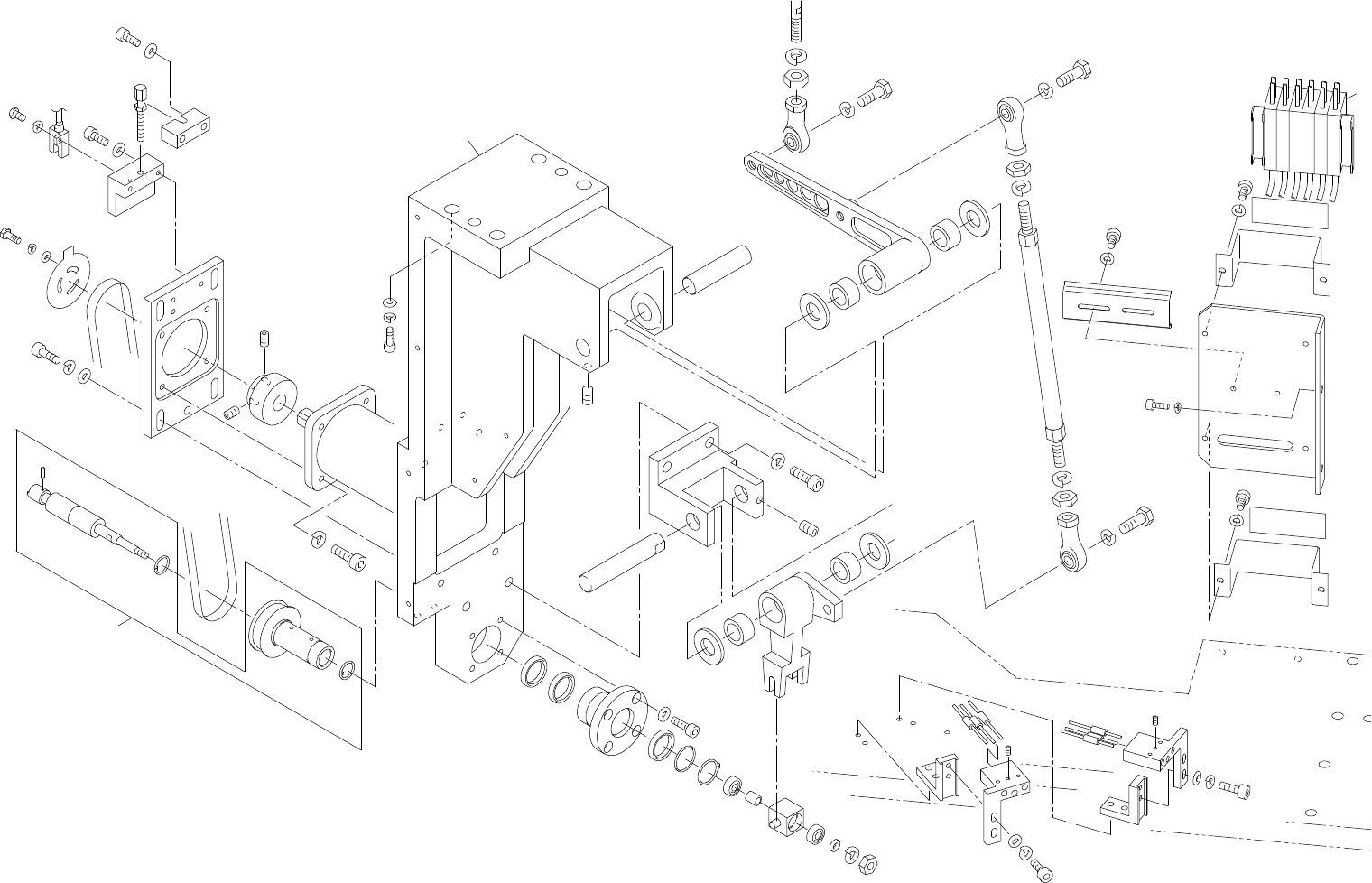

19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、第19ステーション(ノズル切換え後確認)(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
x4
50
62
65
13
40
57
21
65
62
50
57
40
13
22
70
61
8
32
7
9
32
35
12
33
10
33
33
67
49
76
3
31
25
31
3
55
59
46
5
55
43
59
37
69
59
26
49
61
52
62
17
16
15
18
62
52
52
62
41
16
59
68
78
59
43
23
59
69
37
59
43
24
31
3
31
3
6
1
79
44
28
27
56
4
47
60
64
61
48
29
38
11
34
30
38
34
20
77
63
66
19
71
39
63
53
73
75
72
74
67
58
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
19.第17ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え前確認),第18ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え),第19ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え後確認)(YPM)
19.Station17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YPM0012 1 BKT BKT
3 WPM0040 4 COLLAR ｶﾗｰ
4 YPM0230 1 PLATE ﾌﾟﾚｰﾄ
5 YPM0050 1 BKT BKT
6 WPM0080 1 SHAFT ｼｬﾌﾄ
7 WPM0100 1 PIN ﾋﾟﾝ
8 WPM0110 1 WASHER ﾜｯｼｬ
9 WPM0120 1 COLLAR ｶﾗｰ
10 WPM0132 1 BKT BKT
11 AWPM8020 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
12 WPQ0382 1 COLLAR ｶﾗｰ
13 YPM0080 2 BKT BKT
15 YPM0130 1 BKT BKT
16 WPM0210 2 BKT BKT
17 WPM0220 1 SEAL ｼｰﾙ
18 WPM0230 1 RAIL ﾚｰﾙ
19 YPM0190 1 BKT BKT
20 WPM0251 1 DOG ﾄﾞｯｸﾞ
21 YPM0210 1 BKT BKT
22 YPM0220 1 BKT BKT
23 WPM0310 1 JOINT ｼﾞｮｲﾝﾄ
24 YPM0021 1 LEVER ﾚﾊﾞｰ
25 YPM0060 1 LEVER ﾚﾊﾞｰ
26 YPM0040 1 JOINT ｼﾞｮｲﾝﾄ
27 WPM5012 1 PULLEY ﾌﾟｰﾘ
28 SAM1420 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
29 YPM5010 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
30 WPM5061 1 PULLEY ﾌﾟｰﾘ
31 H4390H 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1512A
32 H4115H 2 BEARING ﾍﾞｱﾘﾝｸﾞ R-1560ZZ
33 H4104A 3 BEARING ﾍﾞｱﾘﾝｸﾞ A-2520
34 H4520M 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 400-5M-9
35 S1038A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
37 H3181M 2 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ RBRL8FN
38 S1002A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
39 S4040E 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX302-W2A
40 S4054W 6 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPF-S052-A(1m)
CP-65 PARTS LIST ver09
19 - 2
19.第17(ﾉｽﾞﾙ切換え前確認),第18(ﾉｽﾞﾙ切換え),第19(ﾉｽﾞﾙ切換え後確認)ｽﾃｰｼｮﾝ(YPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(YPM)
19.第17ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え前確認),第18ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え),第19ｽﾃｰｼｮﾝ(ﾉｽﾞﾙ切換え後確認)(YPM)
19.Station17(Nozzle pre change check),Station 18(Nozzle change),Station 19(Nozzle post change check)(YPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
41 A1042T 6 AMPLIFIER ｱﾝﾌﾟ HPX-T1
43 GPH2535 3 BOLT, HEX ﾎﾞﾙﾄ 六角
44 H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
46 H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
47 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
48 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
49 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
50 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
52 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
53 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X6L
55 N4046A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X8L
56 N4037A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X8L
57 N4018A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X3L
58 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
59 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
60 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
61 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
62 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
63 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
64 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
65 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
66 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
67 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
68 N1089A NUT, HEX ﾅｯﾄ 六角 M8
69 N1091A NUT, HEX ﾅｯﾄ 六角 M8-L
70 N1082A NUT, HEX ﾅｯﾄ 六角 M5
71 YPQ0110 1 BLOCK ﾌﾞﾛｯｸ
72 YPQ0120 1 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
73 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
74 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
75 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
76 YPM0030 1 SHAFT ｼｬﾌﾄ
77 H5163A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
78 WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
79 W1047A WASHER, FLAT ﾜｯｼｬ 平 4W-10 ･
