7.X スライド(YSX) 7.X slide(YSX) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 79 N1078A NUT, HEX ﾅｯﾄ 六角 M3-L 80 N1081A NUT, HEX ﾅｯﾄ 六角 M4-L 81 N4024A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止…

100%1 / 175
7.X スライド(YSX)
7.X slide(YSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 . 1 BEARING ﾍﾞｱﾘﾝｸﾞ 6202ZZP5
40 S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
41 N2034A 1 NIPPLE, GREASE ﾆｯﾌﾟﾙ ｸﾞﾘｽ GP-AM-6
42 K1072A 2 COVER, SCREW ｶﾊﾞｰ ｽｸﾘｭｳ 032-0675-050
43 H2064A 2 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ ﾟ5X30L
44 S4040Z 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
45 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
46 H5291A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X18L
47 H5293A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X25L
48 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
49 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
51 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
52 H5307A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X40L
53 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
54 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
55 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
56 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
57 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
58 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
59 H5344A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X35L
60 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
61 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
62 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
63 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
64 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
65 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
66 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
67 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
69 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
70 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
72 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
73 K5204A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X8L
74 K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L
75 K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
76 K5188A SCREW, COUNTERSUNK 小ﾈｼﾞ 皿 M4X10L
77 K5194A SCREW, COUNTERSUNK 小ﾈｼﾞ 皿 M5X10L
78 K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
CP-65 PARTS LIST ver09
7 - 3
7.Xスライド(YSX)
7.X slide(YSX)
7.X スライド(YSX)
7.X slide(YSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
79 N1078A NUT, HEX ﾅｯﾄ 六角 M3-L
80 N1081A NUT, HEX ﾅｯﾄ 六角 M4-L
81 N4024A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X16L
82 N4026A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X4L
83 N4041A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X15L
84 YSX0290 1 BKT BKT
85 H2075A 4 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ 6ﾟX45L Female screw
87 YSX0310 1 BKT BKT
88 YSX0320 1 COVER ｶﾊﾞｰ
89 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
90 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
91 YSX1010 2 SPACER ｽﾍﾟｰｻ
92 YSX1020 2 SPACER ｽﾍﾟｰｻ
93 YSX1030 2 SPACER ｽﾍﾟｰｻ
94 YSX1040 2 SPACER ｽﾍﾟｰｻ
95 YSX1050 2 SPACER ｽﾍﾟｰｻ
96 YSX1060 4 SPACER ｽﾍﾟｰｻ
97 YSX1070 4 SPACER ｽﾍﾟｰｻ
98 YSX1080 4 SPACER ｽﾍﾟｰｻ
99 YSX1090 4 SPACER ｽﾍﾟｰｻ
100 YSX1100 4 SPACER ｽﾍﾟｰｻ
101 K2009A 40 CAP ｷｬｯﾌﾟ C5
102 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
103 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
104 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
105 H5303A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X22L
106 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
107 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8 ･
CP-65 PARTS LIST ver09
7 - 4
7.Xスライド(YSX)
7.X slide(YSX)
CP-65 PARTS LIST ver09
8.Y スライド(YSY)
8.Y slide(YSY)
8 - 1

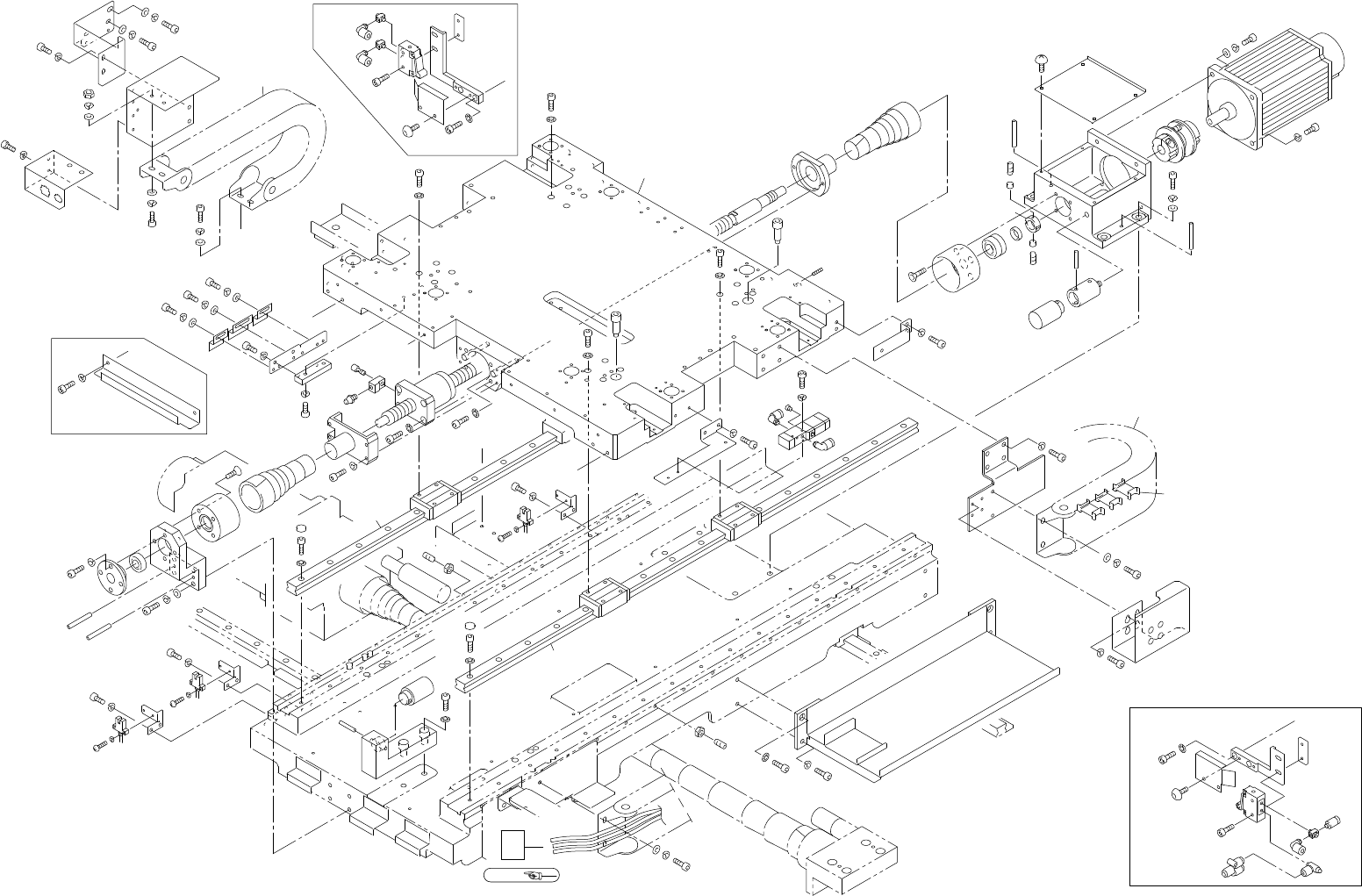

8.Y スライド(CSSS)
8.Y Slide(CSSS)
Ref.31-1
Ref.7-2
x7.3
B
C
C
D
D
106
105
50
48
104
33
32
56
44
80
34
88
57
33
95
44
48
50
50 48
56
96
80
57
88
54
67
98
55
67
99
50
49
50
92
66
91
A
A
B
46
110
10
78
9
25
111
117
93
93
84
27
26
37
38
27
84
43
6
36
83
17
68
57
35
114
60
88
42
14
16
4
60
88
60
88
112
68
73
59
68
73
15
8
53
67
72
2
3
3
54
67
19
31
67
52
41
29
30
88
61
89
64
28
67
109
42
82
59
88
23
11
85
76
12
39
13
63
69
93
93
116
110
81
66
51
1
81
66
40
1
54
67
54
67
5
43
36
65
90
88
59
23
76
113
81
66
51
54
67
1
7
67
54
21
69
63
24
45
115
69
63
22
53
62
89
20
24
47
115
69
57
18
60
88
107
107
108
115
54
67
63
69
55
67
72
73
68
59
69
67
69
62
69
110
69
115
70
18
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
Z
