6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
131 LXT9060 1 PIN, DIAMOND-SHAPED ﾋﾟﾝ ﾀﾞｲﾔ 4ﾟ
･
CP-65 PARTS LIST ver09
6 - 7
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
CP-65 PARTS LIST ver09

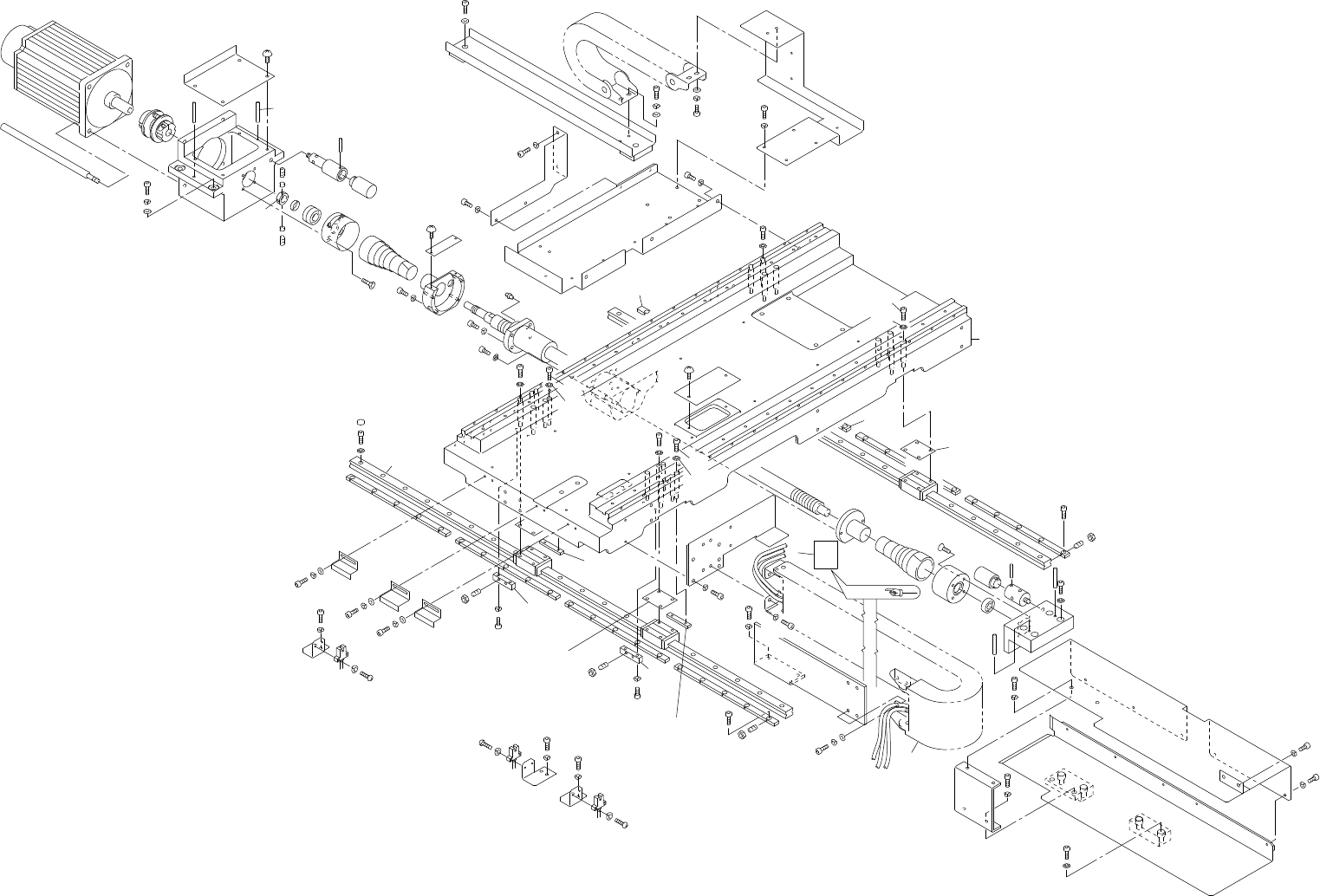

7.X スライド(YSX)
7.X slide(YSX)
7 - 1
7.X スライド(YSX)
7.X slide(YSX)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.8-1
x9.4
88
63
8
58
72
87
56
63
63
55
55
67
13
15
15
17
85
72
59
85
18
81
79
49
18
39
6
43
32
37
76
42
10
24
23
79
81
49
18
104
70
23
45
61
65
4
45
61
65
3
4
45
61
65
18
27
18
18
102
61
83
80
27
91,92,93
94,95
96,97,98
99,100
91,92,93
94,95
63
57
7
63
53
63
54
12
51
70
46
69
75
28
46
69
18
96,97,98
99,100
5
51
70
105
70
18
41
33
34
73
89
63
51
70
52
70
47
61
77
42
11
32
43
19
30
82
31
30
82
38
29
16
85
85
26
59
107
36
20
74
35
101
64
63
55
90
61
61
102
83
80
25
53
62
49
84
49
62
9
66
62
49
56
63
22
103
62
66
62
49
1
62
48
44
60
78
78
60
40
103
62
2
1
48
62
44
60
78
21
106
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
Z
7.X スライド(YSX)
7.X slide(YSX)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YSX0240 2 BKT, SENSOR BKT ｾﾝｻ
2 YSX0250 1 BKT, SENSOR BKT ｾﾝｻ
3 YSX0260 1 DOG ﾄﾞｯｸﾞ
4 YSX0270 2 DOG ﾄﾞｯｸﾞ
5 YSX0013 1 SLIDE, X-AXIS ｽﾗｲﾄﾞ X軸
6 YSX0070 1 STOPPER ｽﾄｯﾊﾟ
7 YSX0120 1 BKT BKT
8 YSX0300 1 HOLDER 受け
9 YSX0190 1 BKT BKT
10 YSX0210 1 HOLDER ﾎﾙﾀﾞ
11 YSX0220 1 HOLDER ﾎﾙﾀﾞ
12 YSX0230 1 BKT BKT
13 YSX5040 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ
15 YSY0420 3 TUBE ﾁｭｰﾌﾞ
16 YSX0021 1 BKT BKT
17 YSX0033 1 BKT BKT
18 YSX0041 8 PLATE ﾌﾟﾚｰﾄ
19 YSX0081 1 STOPPER ｽﾄｯﾊﾟ
20 YSX0090 1 COVER ｶﾊﾞｰ
21 YSX0130 1 BKT BKT
22 YSX0200 1 BKT BKT
23 YSX5010 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
24 YSX5020 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
25 YSX5030 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ
26 WSX0061 1 COUPLING ｶｯﾌﾟﾘﾝｸﾞ
27 LXT0320 2 BLOCK ﾌﾞﾛｯｸ
28 LXT0340 1 COVER ｶﾊﾞｰ
29 LXT0370 1 NUT ﾅｯﾄ
30 LXT0400 2 SPACER ｽﾍﾟｰｻ
31 LPT0320 1 COLLAR ｶﾗｰ
32 LPT0491 2 ABSORBER ｱﾌﾞｿｰﾊﾞ
33 LPT1911 1 COVER ｶﾊﾞｰ
34 LPT1940 1 COVER ｶﾊﾞｰ
35 SAM1030 1 MOTOR ﾓｰﾀ
36 WSX0111 4 BOLT ﾎﾞﾙﾄ
37 LPT1931 1 HOLDER ﾎﾙﾀﾞ
38 H4219G 1 BEARING ﾍﾞｱﾘﾝｸﾞ 7202ADBC8P5
CP-65 PARTS LIST ver09
7 - 2
7.Xスライド(YSX)
7.X slide(YSX)
