25.2.カムボックス １(YPA)
25.2.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
150 YPA1060 2 SHAFT ｼｬﾌﾄ
151 YPA1020 1 HOUSING ﾊｳｼﾞﾝｸﾞ
152 YPA1030 1 HOUSING ﾊｳｼﾞﾝｸﾞ
153 N1019H 2 NUT, FINE U ﾅｯﾄ ﾌｧｲﾝ U AN04
154 N4028A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X6L
155 YPA1270 1 COVER ｶﾊﾞｰ
156 YPA1260 1 COVER ｶﾊﾞｰ
157 YPA1170 2 PLATE, SW ﾌﾟﾚｰﾄ SW
158 S3171A 2 SW, MICRO SW ﾏｲｸﾛ BZ-2RW82255-T4-J
159 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
160 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X15L
161 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
162 . SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M6X8L
164 WPA1732 1 GUIDE ｶﾞｲﾄﾞ
165 WPA1740 1 PLATE ﾌﾟﾚｰﾄ
166 WPA1750 1 PLATE ﾌﾟﾚｰﾄ
167 WPA1760 1 BKT BKT
168 WPA1681 1 BKT BKT
169 WPA1671 1 BASE ﾍﾞｰｽ
170 WPA1771 2 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板
171 S31970 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-A501
172 S31971 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-Z01
173 H5286A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M4X6L
174 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M4X12L
175 H5307A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M5X40L
176 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M6X25L
177 . BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M10X12L
178 S2037A 1 SEAL ｼｰﾙ DE9-PL113043
179 K4020A 1 CABLE, GROUNDING ｹｰﾌﾞﾙﾍﾞｱ DE9-PL113044
186 YAC0015 1 ANGLE REST ｲｹｰﾙ ･
CP-65 PARTS LIST ver09
25 - 7
25.2.カムボックス 1(YPA)
25.2.Cam box 1(YPA)
CP-65 PARTS LIST ver09

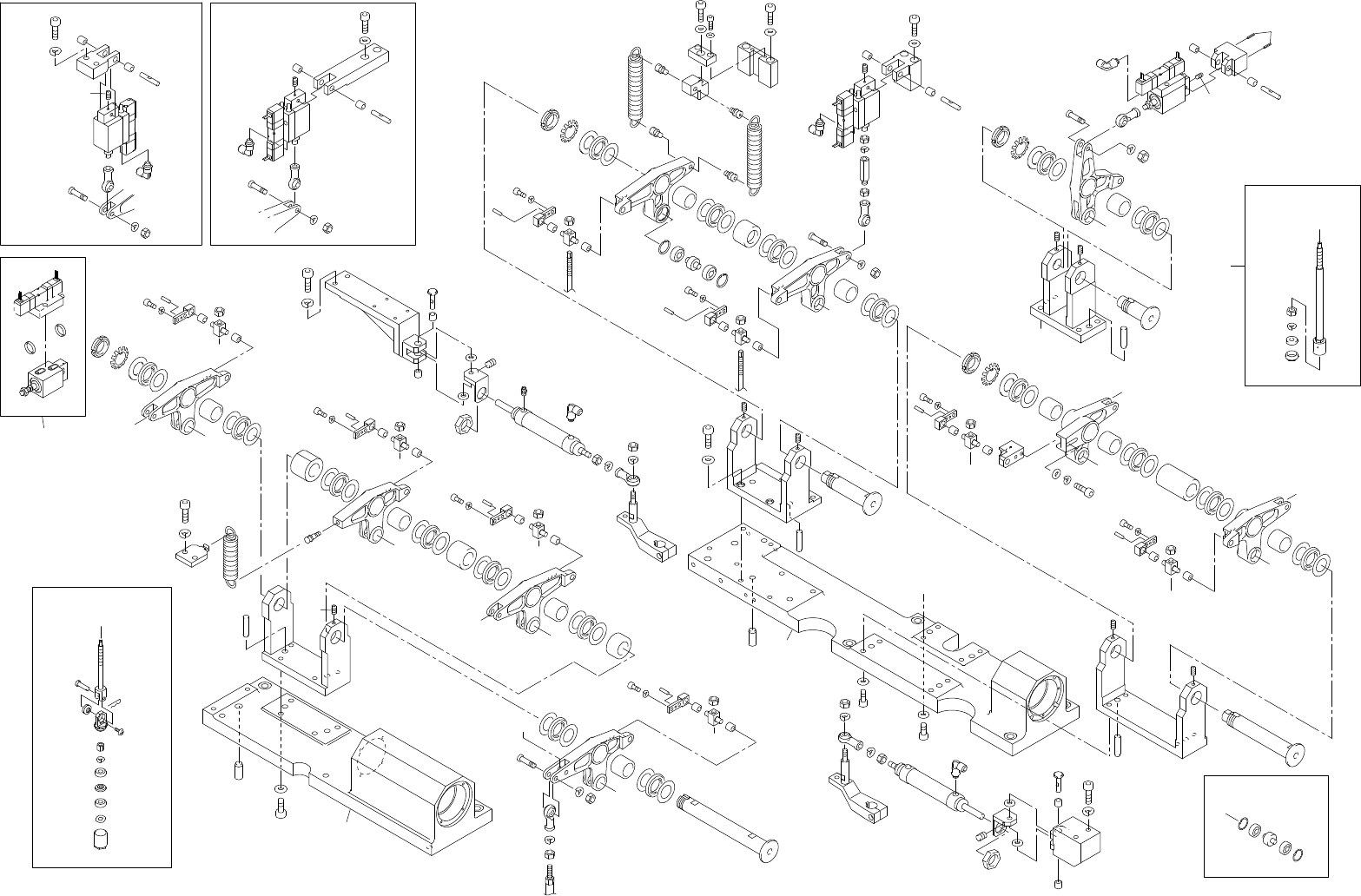

26.カムボックス 2(YPA)
26.Cam box 2(YPA)
26 - 1
26.カムボックス 2(YPA)
26.Cam box 2(YPA)
B
F
F
F
B
B
F
Y
Y
Y
Z
Z
Y
3,10,12,13st
1,11st
93
94
95
96
95
64
97
10398
99
102
101
100
80
1
21
2
45
46
62
71
18
4
9
86
8
86
7
86
8
86
10
86
86
8
17
75
64
16
15
61
14
15
5
7
86
8
86
11
86
8
86
7
62
61
120
6
20
86
8
86
75
64
17
16
15
61
14
15
61
62
53
55
62
49
81
59
51
50
51
15
52
71
62
47
15
49
81
62
53
54
62
61
50
90
59
51
51
15
15
52
15
14
61
15
16
17
64
75
48
71
62
7
86
8
86
3
12
13
107
8
86
75
64
16
17
15
61
14
15
89
84
82
64
91
112
104
111
113
62
61
x8.4
A
A
F
F
F
C
C
F
F
Y
Z
39
21
27
111
7
86
8
86
33
107
8
86
13
12
20
113
62
61
92
23
60
25
42
25
24
68
66
41
25
24
77
25
60
23
61
62
92
62
113
108
66
70
44
106
62
61
67
74
110
66
109
106
44
43
12
13
107
8
86
106
29
106
17
75
64
14
61
15
87
15
16
17
75
64
15
78
88
15
61
14
7
86
8
86
37
86
8
86
30
20
7
86
8
86
12
13
107
8
86
7
31
75
64
16
17
15
61
14
15
40
65
63
73
7
86
8
86
35
86
8
86
32
7
111
86
8
86
15
14
61
15
16
17
75
64
38
58
57
56
57
58
34
21
66
70
66
70
26
80
21
36
79
66
72
111
114
117
117
116
116
115
B
70
62
60
25
22
25
24
23
113
92
20
62
61
C
60
25
66
71
23
92
20
113
62
61
76
25
24
119
23
119
118
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
26.カムボックス ２(YPA)
26.Cam box(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YPA0040 1 BKT BKT
2 YPA0132 1 BKT BKT
3 YPA0261 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
4 YPA0271 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
5 WPA0614 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
6 YPA0281 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
7 H4396T 10 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA2525Z
8 H4302A 18 BEARING, THRUST ﾍﾞｱﾘﾝｸﾞ ｽﾗｽﾄ NTB2542
9 YPA0211 1 COLLAR ｶﾗｰ
10 YPA0190 1 COLLAR ｶﾗｰ
11 YPA0162 1 SHAFT ｼｬﾌﾄ
12 N1046A 4 NUT, A ﾅｯﾄ A AN05
13 W1067A 4 WASHER, A ﾜｯｼｬ A AW05
14 WPA0705 9 PIN ﾋﾟﾝ
15 H4403A 22 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA810Z
16 WPA0691 8 HOLDER, PIN ﾎﾙﾀﾞ ﾋﾟﾝ
17 R5023T 9 PIN, NEEDLE ﾋﾟﾝ ﾆｰﾄﾞﾙ 4ﾟX15.8
18 WPA1791 1 HOOK, SPRING ﾌｯｸ ｽﾌﾟﾘﾝｸﾞ
20 WPA0591 8 PIN ﾋﾟﾝ
21 WPA0954 13 PIN, LOCATING ﾋﾟﾝ 位置決め
22 WPA1161 3 BKT BKT
23 WPA5142 7 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ
24 WPA0581 7 PIN ﾋﾟﾝ
25 H4401A 14 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TLA69Z
26 YPA0031 1 BKT BKT
27 YPA0112 1 BKT BKT
29 YPA0760 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
30 YPA0531 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
31 YPA0241 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
32 YPA0251 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
33 WPA0654 1 CAM, LEVER ｶﾑ ﾚﾊﾞｰ
34 YPA0122 1 BKT BKT
35 YPA0180 1 COLLAR ｶﾗｰ
36 YPA0143 1 SHAFT ｼｬﾌﾄ
37 YPA0170 1 COLLAR ｶﾗｰ
38 YPA0153 1 SHAFT ｼｬﾌﾄ
39 WPA0733 1 SHAFT ｼｬﾌﾄ
CP-65 PARTS LIST ver09
26 - 2
26.カムボックス 2(YPA)
26.Cam box 2(YPA)
