CP-65 P ARTS LIST ver09 2 . プレーシングヘッド、ドラム( Y P H ) 2 . P l a c i n g h e a d , D r u m ( Y P H ) 2 - 1 2 . プレーシングヘッド、ドラム( Y P H ) 2 . P l a c i n g h e a d , D r u m ( Y P H ) x 7 5 5 7 3 9 4 4 6 9 4 7 4 4 3 4 4 9 9 1 0 …
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 AWPH9722 20 FLUORESCENT NOZZLE ASSY 蛍光ﾉｽﾞﾙ ASSY
2 AWPH9202 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
3 WPH8301 20 SEAL ｼｰﾙ
4 AWPH9732 20 FLUORESCENT NOZZLE ASSY 蛍光ﾉｽﾞﾙ ASSY
5 AWPH9212 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY
6 WPH8311 20 SEAL ｼｰﾙ
CP-65 PARTS LIST ver09
1 - 5
1.2.ノズル一覧(WPH)
1.2.Nozzles(WPH)
CP-65 PARTS LIST ver09

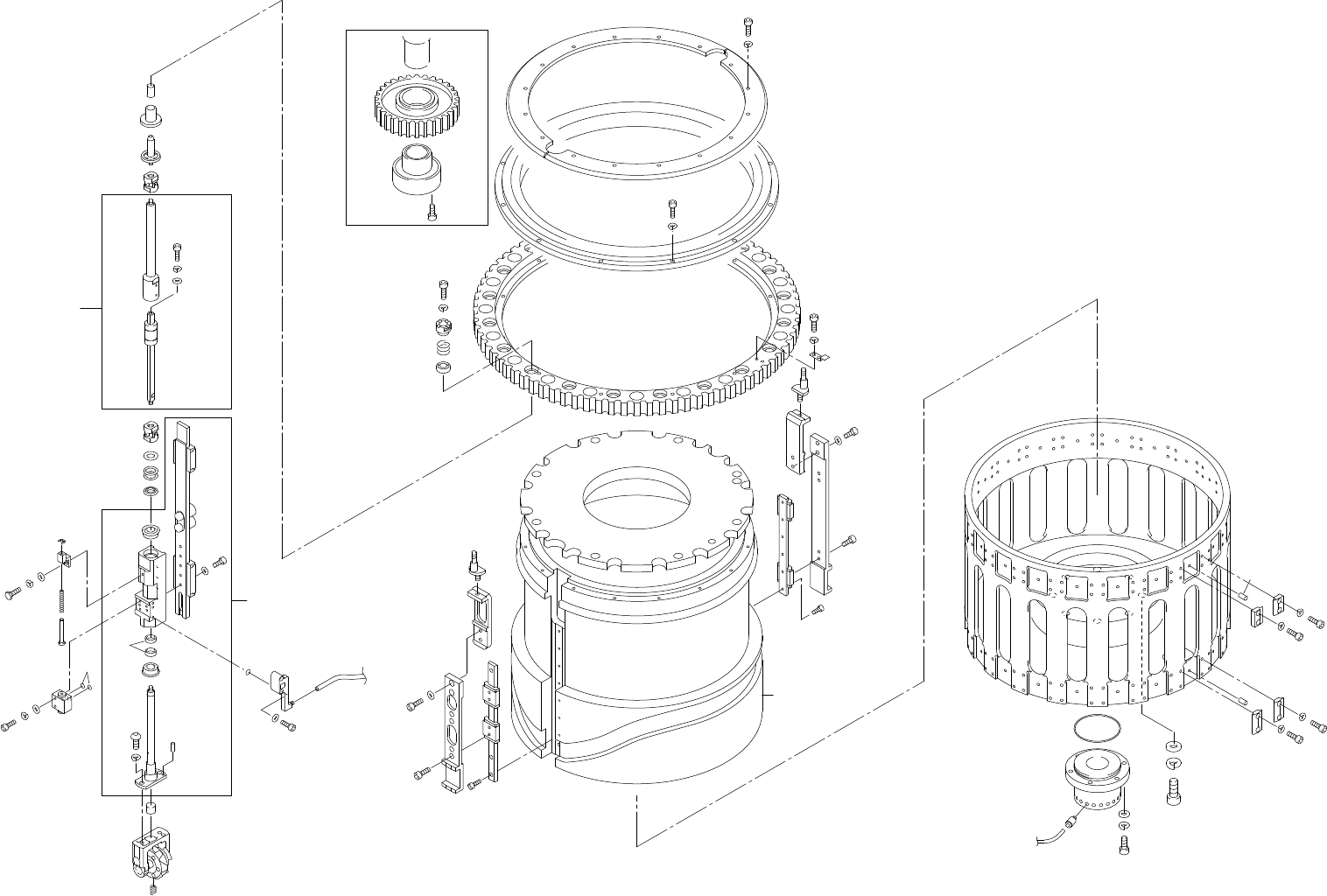

2.プレーシングヘッド、ドラム(YPH)
2.Placing head,Drum(YPH)
2 - 1
2.プレーシングヘッド、ドラム(YPH)
2.Placing head,Drum(YPH)
x7
55
73
94
46
94
74
43
44
99
103
63
39
56
39
65
46
42
64
56
40
41
93
55
67
56
47
4
6
59
93
86
5
3
67
68
1
6
86
2
59
93
67
68
87
65
56
56
65
65
56
104
72
注1
Note1
注2
Note2
49
50
62
65
56
10
9
8
11
12
13
14
15
16
66
56
58
14
79
80
81
7
61
68
18
19
20
18
22
23
24
21
58
57
70
88
102
68
99
27
75
71
55
98
57
58
25
88
82
28
101
51
61
105
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
2.プレーシングヘッド、ドラム(YPH)
2.Placing head,Drum(YPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YPH0010 1 CAM, CYLINDRICAL ｶﾑ 円筒
2 YPH0070 1 SLIDER ｽﾗｲﾀﾞ
3 YPH0080 1 SLIDER ｽﾗｲﾀﾞ
4 YPH0040 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
5 YPH5030 1 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
6 YPH0590 2 JOINT ｼﾞｮｲﾝﾄ
7 YPH5114 20 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ 注 2 Note 2
8 H4118H 20
BEARING
ﾍﾞｱﾘﾝｸﾞ SST-1680
9 WPH0411 20 SPRING ｽﾌﾟﾘﾝｸﾞ
10 WPH0384 20 CLUTCH ｸﾗｯﾁ
11 H4452C 20
BEARING, MINIATURE
ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ BK81015A
12 WPH0924 20 SLEEVE ｽﾘｰﾌﾞ
13 WPH1284 20 SHAFT ｼｬﾌﾄ
14 K1002Z 40
COUPLING
ｶｯﾌﾟﾘﾝｸﾞ CPU-26-A-T1
15 YPH0191 20 SHAFT ｼｬﾌﾄ 注 1 Note 1
16 WPH5060 20 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ 注 1 Note 1
18 H4113A 40
BEARING
ﾍﾞｱﾘﾝｸﾞ LF-1910ZZ
19 YPH0524 20 HOLDER ﾎﾙﾀﾞ 注 2 Note 2
20 H1164H 40
PACKING
ﾊﾟｯｷﾝ MY-10A
21 WPH0870 20 BKT BKT
22 WPH2130 20 SPRING ｽﾌﾟﾘﾝｸﾞ
23 WPH2120 20 PIN ﾋﾟﾝ
24 S1021A 20
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-3
25 WPH1182 20 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ
27 WPH0530 20 SHAFT ｼｬﾌﾄ 注 2 Note 2
28 AYPH3010 20 HOLDER ﾎﾙﾀﾞ
39 YPH0150 40 CLAMPER ｸﾗﾝﾊﾟ
40 YPH0060 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
41 YPH5052 1 BEARING ﾍﾞｱﾘﾝｸﾞ
42 YPH0460 1 DRUM ﾄﾞﾗﾑ
43 YPH0030 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
44 S2147A 20
JOINT
ｼﾞｮｲﾝﾄ BF6
46 WPH1050 40 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
47 WPH0560 1 DOG ﾄﾞｯｸﾞ
49 YPH0050 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
50 . 1
RING, LOCKING
ﾘﾝｸﾞ 締結
PL030X041TF
51 AYPH3110 1 SHAFT ｼｬﾌﾄ
CP-65 PARTS LIST ver09
2 - 2
2.プレーシングヘッド、ドラム(YPH)
2.Placing head,Drum(YPH)
