操作手册
3-6
1) 请目检确认 Head 单元正面部位过滤器箱内的「空气过滤器①」没有脏污。
2）请通过「过滤器脏污检查」确认没有问题。
检查过滤器脏污
「使用说明书 11-3-3-2 检查过滤器脏污」
执行结果若有问题，会显示提示，敦促更换。
3) 如果有脏污，请更换新的过滤器。
1)
把过滤器箱的「固定螺丝②」（ 左右 2 处）拧松，取下「过滤器箱 U①」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」，要插紧，用「固定螺丝②」固定好。（紧固力矩：0.7 N·m）
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
5) 重新取得无吸嘴状态下的真空值。
检查项目
3-1-5
空气过滤器（
LNC120-8 Head
）
实施频度
：每月
检查内容
检查空气过滤器脏污
更换
更换新的空气过滤器
使用工具
：螺丝刀
更换标准：
6
个月
过滤器③ 件号：40046646
①
②
①
③
④
操作手册
3-7

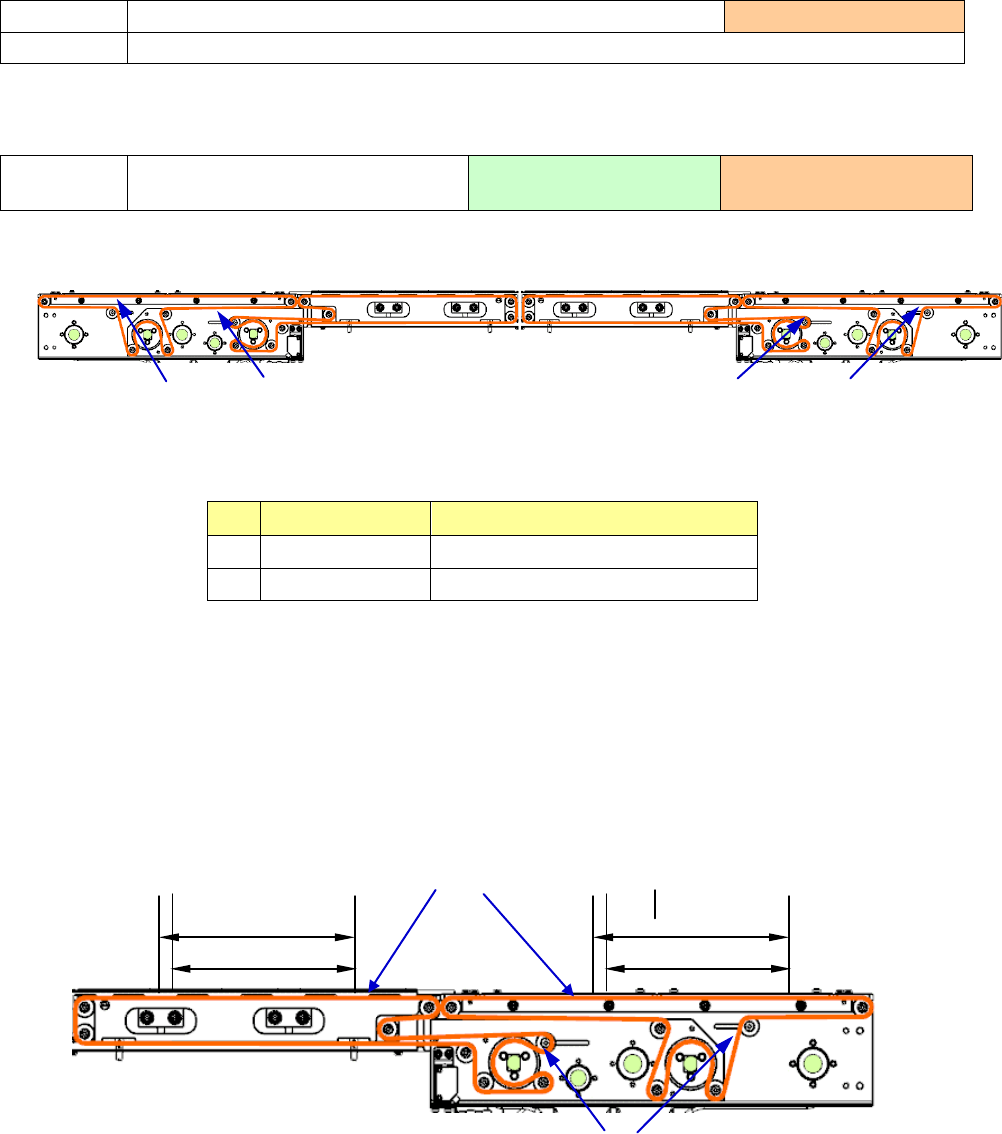

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 如果有磨损、破损等，请更换新的传送带。
1) 把安装在 AB 部位长孔中的调整传送带松紧用的滑轮松开。
2）请从传送滑轮上拆下传送带，更换以下件号的传送带。
件号 品名
A
40183028
CONVEYOR_BELT_S
B 40183030 CONVEYOR_BELT_C
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用 “油性笔”在传送带上平坦部分间距200mm处 ，做 2处标记。
② 按照与1)相反的步骤，转动「A部」的「传送滑轮」，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意工作台部分，不要因传送带张力加大而使传送带轨道S上不来。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
3-1-6
传送带
实施频度 ：每周
检查内容
检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 0.5 年
A
A
B
B
传送带
传送滑轮
201mm
20
0mm
201mm
20
0mm
操作手册
3-8
1) 通过手动控制开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 请抬起锁定手柄，在看得见■标记（锁定）的状态下，确认护罩能否保持。在确认中，请注意不要令
安全盖（安全罩）落下，以免造成伤害。
检查项目
3-1-7
传送滑轮
实施频度
：
每周
检查内容
检查传送滑轮的动作
检查项目
3-1-8
支撑板
实施频度 ：每周
检查内容
检查支撑板的状态
锁定手柄
标记
锁
定
