操作手册 2- 71 2-7- 4 打开安全盖（安全罩） 在用户模式的生产动作过程中安全盖（ 安全 罩） 锁定时，可打开安全盖（ 安全 罩） 。 在维护模式的生产动作过程中安全盖（安全罩）打开时，则会暂停生产，显示暂停画面。 在维护模式中打开安全盖（ 安全 罩） 的状态下按＜ START ＞开关，将以低速重新开始生产。 在用户模式中打开安全盖（安全罩）的状态下不能重新开始生产。 按下 <STOP> 开关，即显示中断提示信息，…
操作手册
2-70
(3)重新生产
选择重新开始生产时的再次识别标记的方法。
项目
内容
在同一位置重试
不变更标记位置进行标记的再次识别。
在示教位置进行识别
把通过示教设定的坐标，作为标记识别的坐标使用。
执行功能栏的示教就可以选择。
把示教位置作为识别结果
通过示教设定坐标，在该坐标再次进行标记识别。
执行功能栏的示教就可以选择。

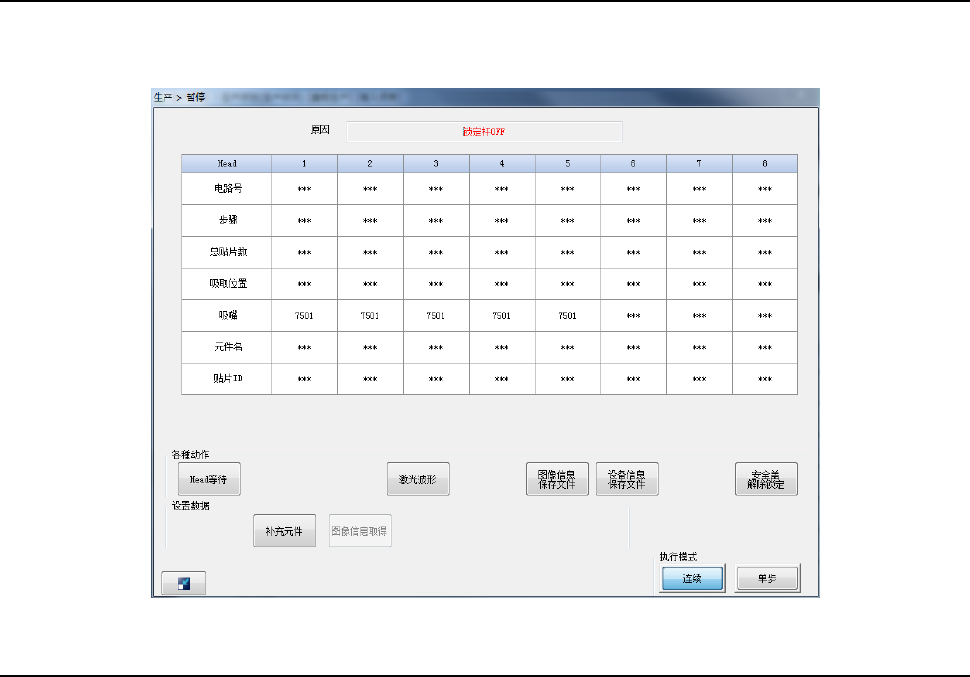

(4)各种动作
显示有关暂停的各种信息，进行设置。
项目
内容
图像保存
将
VRAM
的图像保存到文件。
安全盖解除锁定
Head
未吸取元件时，解除安全盖（安全罩）锁。
2-7-3-3 选择重新生产
因台架标记识别错误以外的标记识别错误而暂停后，只能选择［再识别］。
按功能栏的[示教]按钮执行示教时，可选择重新生产项目中的其他项目。
执行了一次示教，在重新生产项目为可选状态下进行再次示教，按[取消]按钮返回时，返回到重新生
产项目只可选[再识别]的状态。
此处的示教，仅对该基板有效。如果同一标记识别错误在其他的基板上也同样出现，则应该结束生
产，通过编辑生产程序，对标记坐标以及识别示教进行修改。
注意
此处的选择仅对当前已经定心的基板有效。
从下次基板开始，生产程序的值为有效。
若因批次变更等更改了标记的条件，请编辑生产程序。
操作手册
2-71

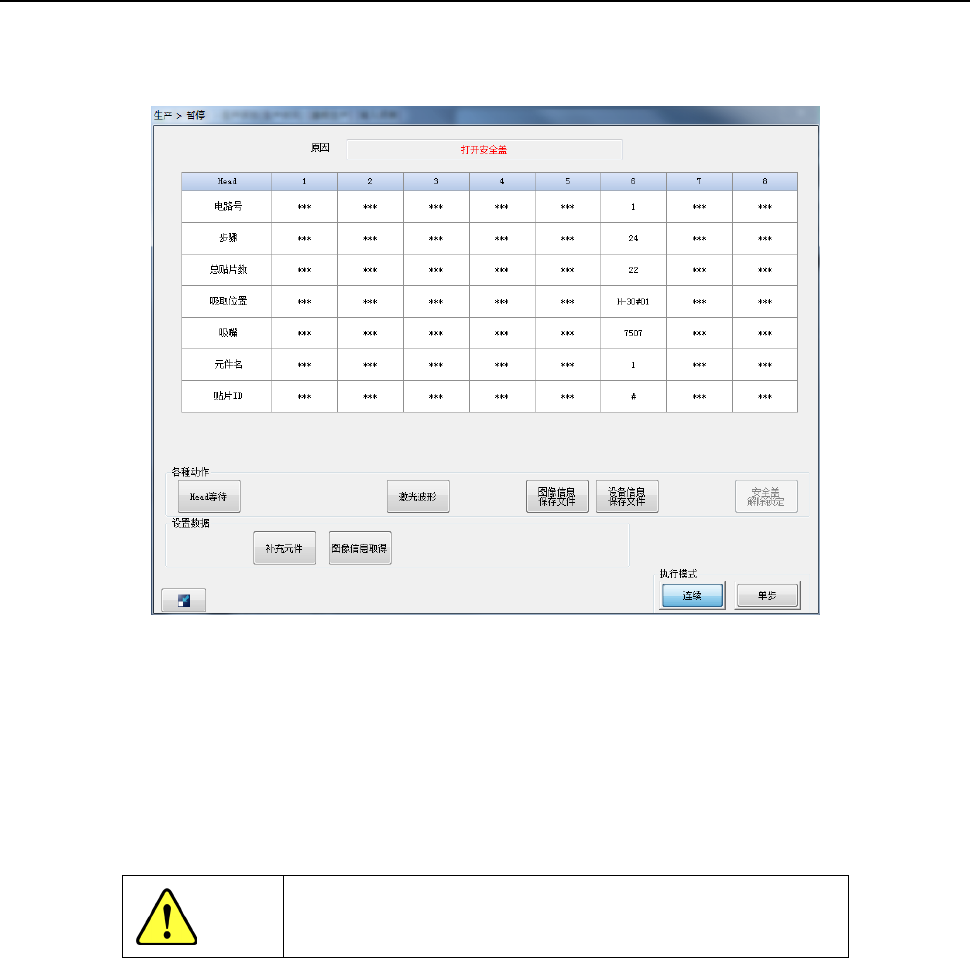

2-7-4 打开安全盖（安全罩）
在用户模式的生产动作过程中安全盖（安全罩）锁定时，可打开安全盖（安全罩）。
在维护模式的生产动作过程中安全盖（安全罩）打开时，则会暂停生产，显示暂停画面。
在维护模式中打开安全盖（安全罩）的状态下按＜START＞开关，将以低速重新开始生产。
在用户模式中打开安全盖（安全罩）的状态下不能重新开始生产。
按下<STOP>开关，即显示中断提示信息，转换到生产中断动作。
详细情况请参见『RS-1 使用说明书』「2-15-1 发生错误」中的项目。
注意
在安全盖（安全罩）打开的状态下进行生产非常危险。
切勿将手或头等伸入装置内，也请勿靠近装置。
操作手册
2-72
2-7-5 供料器的插拔
由于插拔供料器时存在供料器干渉贴装头的可能，所以如在生产过程中卸下供料器，将暂时停止生产，
显示暂停画面。
2-7-6 送料器浮动检测
检测出送料器浮动后，生产会立刻异常结束。在轴运行过程中检测出送料器浮动时，会使伺服 OFF。
重新开始时必须伺服锁定。
检测出送料器浮动后，即使按下<START>开关也不能重新开始生产。
要重新开始生产时，必须重新正确安装供料器统一更换台，再按＜START＞开关。
详细情况请参见『RS-1 使用说明书』「2-15-1 发生错误」中的项目。
