操作手册 1-4 ◆ 打开安全盖 （安全罩）时，先把盖（罩） 子推上去， 再把锁杆向箭头 （ LOCK ）方 向推， 锁好。 确认上了锁之后， 再放开手。 ﹡没有上好锁就松手时， 安全盖（安全罩）有落下来的危险。 ◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。 把安全盖（安全罩）向上提， 再把锁杆向 OPEN 方向推，解锁。 （请注意，解锁时要防止安全盖（安全罩）落下来受伤。 ） ﹡不要在安全盖（安全罩） 、手杆等处过渡增加负荷。 ◆…
操作手册
1-3

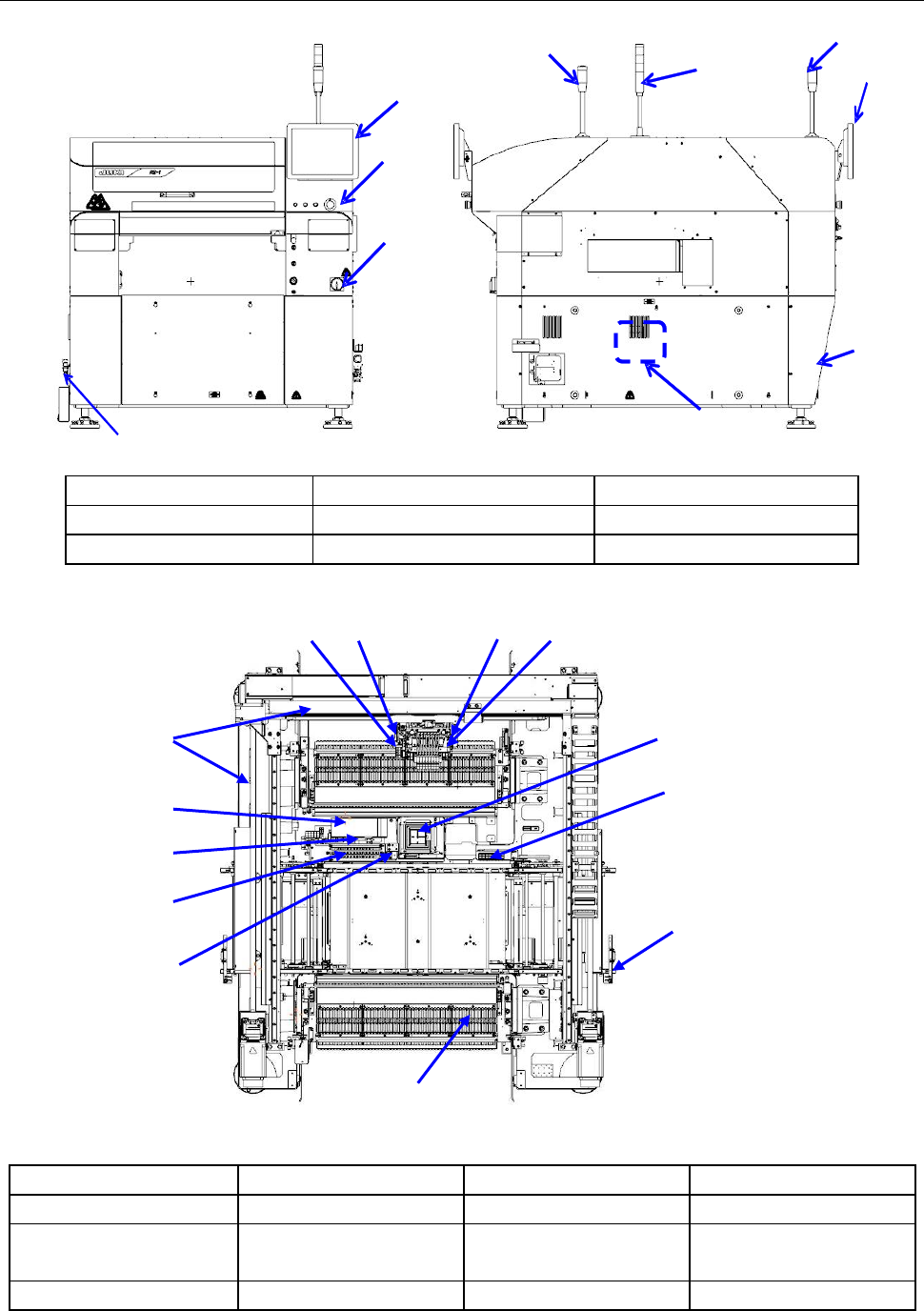

1-2 本装置的构成
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
①ATC 单元 ⑤OCC 单元(R) ⑨CAL 块单元 ⑬CVS 单元
②LNC120 Head 单元 ⑥VCS 单元 ⑩供料器台架单元 ⑭负荷控制单元
③Head 单元
8 贴片头
⑦X-Y 单元 ⑪HMS 单元 ⑮排出导轨
④OCC 单元(L) ⑧基板传送单元 ⑫废弃盒
①前侧液晶监视器
④信号灯
⑦真空泵（装置内左侧）
②操作面板 ⑤迷你信号灯(选购项) ⑧漏电断路器（后部-右侧）
③电源开关
⑥空气调节器（护盖（罩）内侧
）
⑨后侧液晶监视器
③
①
②
⑥
⑦
⑨
④
⑩
⑪
⑫
⑬
⑤
⑧
操作手册
1-4
◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
＜在装置内作业时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
操作手册
1-5
1-3 机械规格

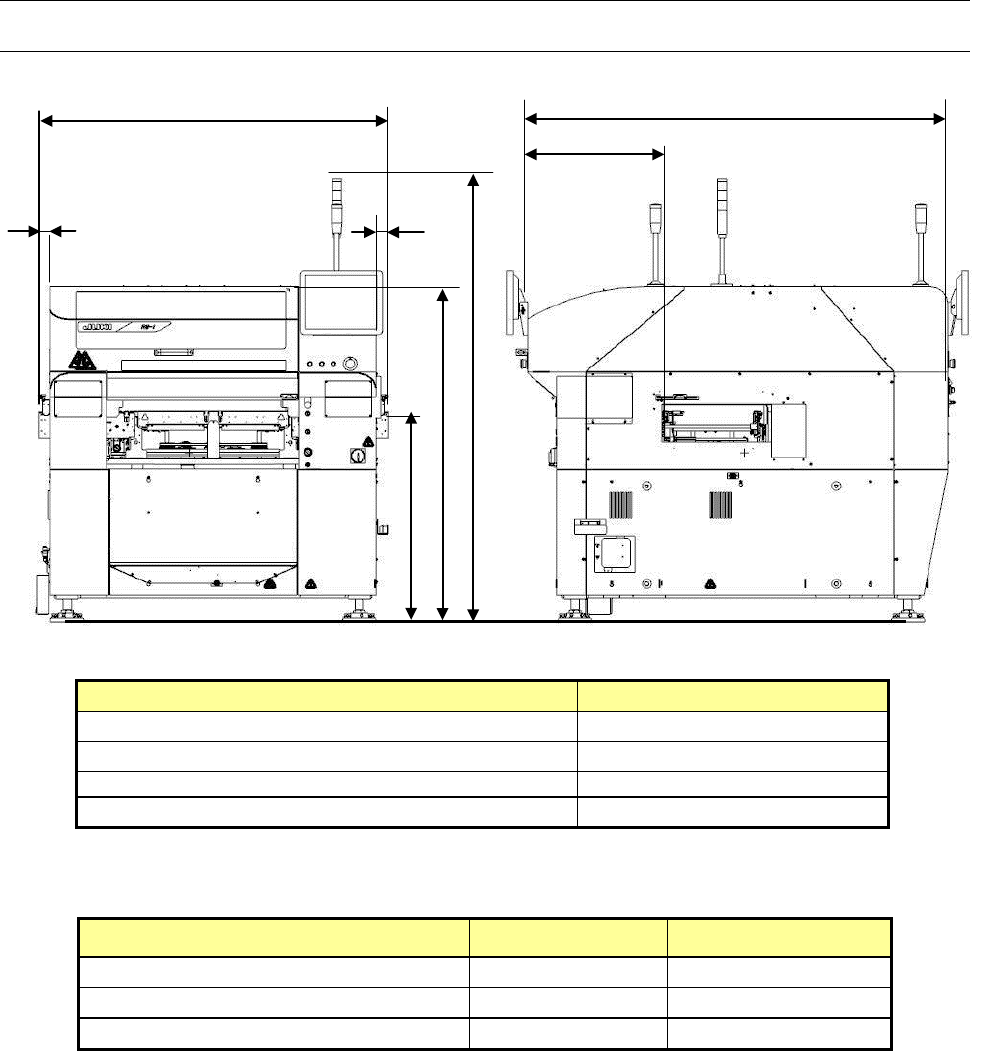

1-3-1 机械尺寸与重量
(1) 机械尺寸
单位：mm
尺寸
A（传送长度）
1,500
C（不含 LCD）
1,810
H（传出量）
50
I （从安全盖（安全罩）前面到基准侧基板传送道）
604
※上述尺寸的公差为±5mm。
单位：mm
尺寸
传送高度 900mm 传送高度 950mm
B
（从地面至传送带上面）
900
950
E
（从地面到安全盖（安全罩）上面）
1,440
1,490
G
（从地面到信号灯上面）
1,905
1,955
（2）主机重量
1,700Kg
※不含选项类
A
B
C
E
G
I
H
H
