操作手册
5-5
5-2 其它

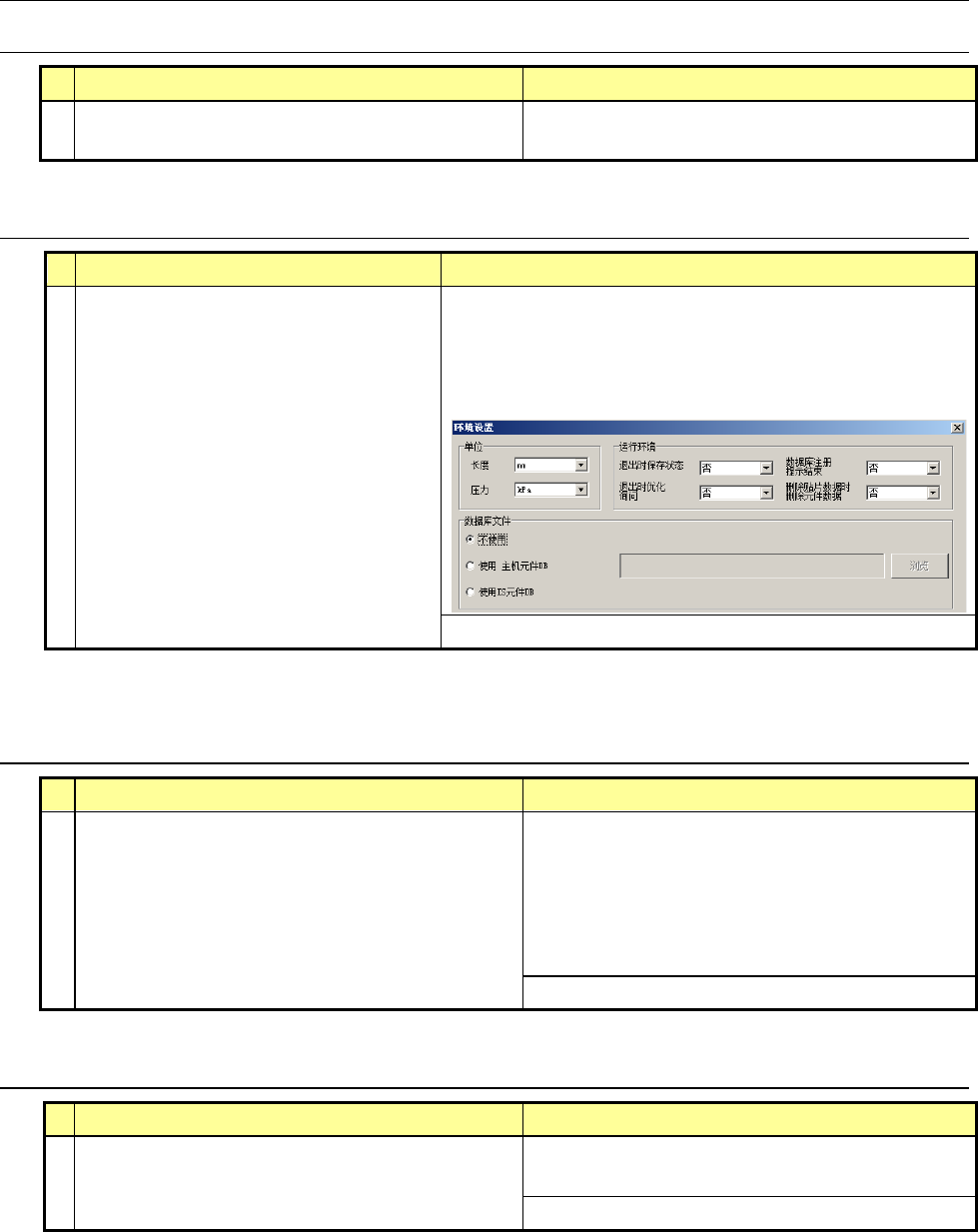

5-2-1 启动 START/停止 STOP 开关不起作用
原因 处理方法
1
因安全方面措施，开关相反一侧的安全盖打开时，
开关为无效。
关闭开关相反一侧的安全盖。
5-2-2 不能浏览数据库
原因 处理方法
1
在“编辑程序”的“环境设置”中设定
数据库文件不正确。
正确设置“编辑程序”的“文件”/“环境设置”的“数据
库文件”。
此外，请确认“使用 MC DB”已经勾选。
使用 IS，要勾选“使用 IS 元件 DB”。(服务器的连接有异
常时，会出现错误。)
参见『使用说明书 4-5-5 章』
5-2-3 对已执行过优化的程序再次实施优化后，原设置的送料器配置出现变化。或者想要改变
原有送料器配置，但即使进行优化,也不能优化。
原因 处理方法
1 未正确设定“优化”的“分割选项”/“吸取数
据”。
对“分割选项”的“吸取数据”进行如下设定，以
实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“自动分配所有数据”
参见『使用说明书 4-4-1-2 章』
5-2-4 贴片点超出基板(或电路)
原因 处理方法
1
「基板数据」的“基板设计偏移量”或“电路配
置”设定错误。
重新设定“基板设计偏移量”或“电路配置”，以
使从基板原点到贴片坐标进入到基板或电路中。
参见『使用说明书 4-3-3-2,4-3-3-4 章』
操作手册
5-6

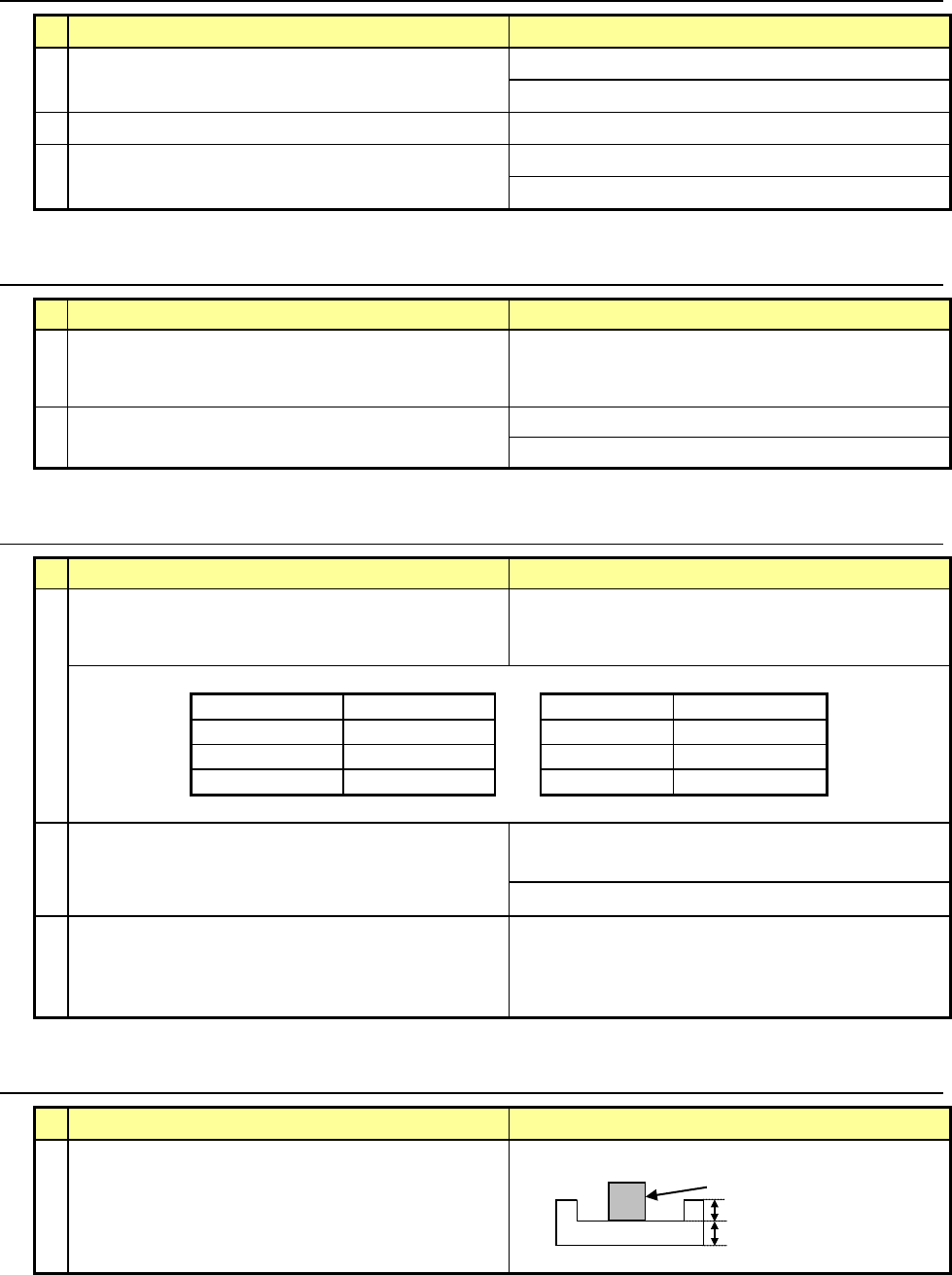

5-2-5 无法测定元件
原因 处理方法
1 元件的纵横尺寸颠倒
输入长宽尺寸时，应考虑符合元件供应角度要求。
参见『使用说明书 4-3-5-2-3 章』
2 激光表面脏污。
清扫激光表面。
3 吸嘴选择错误。
重新选择吸嘴。
参见『使用说明书 4-3-5-2-3 章』
5-2-6 不能吸取 MTS/DTS/托盘支座供应的元件
原因
处理方法
1 「元件数据」的“元件高度”设定错误。 元件高度中输入从吸嘴吸取面到元件下底面(含引
脚)为止的尺寸。
正确设置输入托盘厚度、托盘深度。
3 吸嘴、吸取点选择错误。 设置可稳定吸取的吸嘴、吸取点。
5-2-7 不能同时吸取
原因 处理方法
1 由于已对「吸取数据」的吸取坐标(X，Y)
进行示教，
因此，吸取坐标的元件间尺寸已超出了可同时吸取
的范围。
重新示教「吸取数据」的吸取坐标(X，Y)，将吸取
坐标的元件间尺寸控制在可同时吸取的范围内。不
能控制到范围内时，调整供料器。
<可同时吸取的范围>
吸嘴编号 同时吸取范围 吸嘴编号 同时吸取范围
501 0.075mm 505,506 0.4mm
500,502,503 0.15mm 507,508C 1.0mm
504
0.25mm
509
0mm
例如：在 500 号吸嘴情况下，如果 LNC60 的 L1 与 L2 之间超出 17mm±0.15mm，则
不能同时吸取。
2 正在进行吸取位置校正确认。这时，由于吸取坐标
在生产过程中自动校正，有时元件之间的尺寸会超
出可吸取的范围。
在「元件数据」的“吸取条件”中，将“吸取位置
校正”设定为“不执行”。
参见『使用说明书 4-3-5-2-4 章』
3 0402 元件 为了仅对 0402 元件吸取时进行稳定的吸取操作，
不要进行同时吸取，必须按顺序进行吸取。因此要
将 0402 元件专用的 509 吸嘴的同时吸取范围设置
为 0mm。
5-2-8 如果是连接器的情况下，定心时元件碰到激光单元
原因 处理方法
1 「元件数据」的“吸取深度”设定错误。 “吸取深度”应输
入从元件上面到吸嘴下面的距离。
ノズル
吸着深さ
部品高さ
吸嘴
吸取深度
元件高度
操作手册
5-1
5-3 图像错误详细情况
5-3-1 VCS 监视器图像错误的表示
对标记、元件进行识别中发生错误时，在图像监视器里，显示其识别错误内容和详细代码。详细代码
是以 ASCII 字符串来输出，句子分隔符是以空格、下划线'＿'、改行符来组成。
5-3-2 标记识别错误的情况
错误显示：【RES M N Type Index ErrCode ……】
例： ID"0"的 BOC 标记接触于检测框。
【RES 1 1 BO 0 2】
＜ 的说明＞
M ：同时识别的个数
N ：同时识别的阶段号码
Type ：标记类型(BO：基板标记 ICM：IC 标记 SAC：送料器台架标记)
Index ：标记的识别号码
错误
代码
……
’
错误内容 推定错误原因
1 －
没有标记
・ 在没有标记的位置上识别时发生。
・ 照明没有被点亮时发生。
2 －
标记接触于检测框。
・ 标记一部分接触于标记检测范围外部时发
生。
4 Corr
标记的类似度太低。 ・ 标记很脏时发生。
5 －
硬件异常等图像装置内部错误。
・ 图像硬件发生故障。
Corr: 检测错误的类似度(0～
999)
※用户定义模板的识别错误、详细信息与标记相同。
