操作手册
1-7
1-4-2 显示装置及输入装置
1-4-2-1 显示装置（触摸屏）
本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
操作手册
1-8

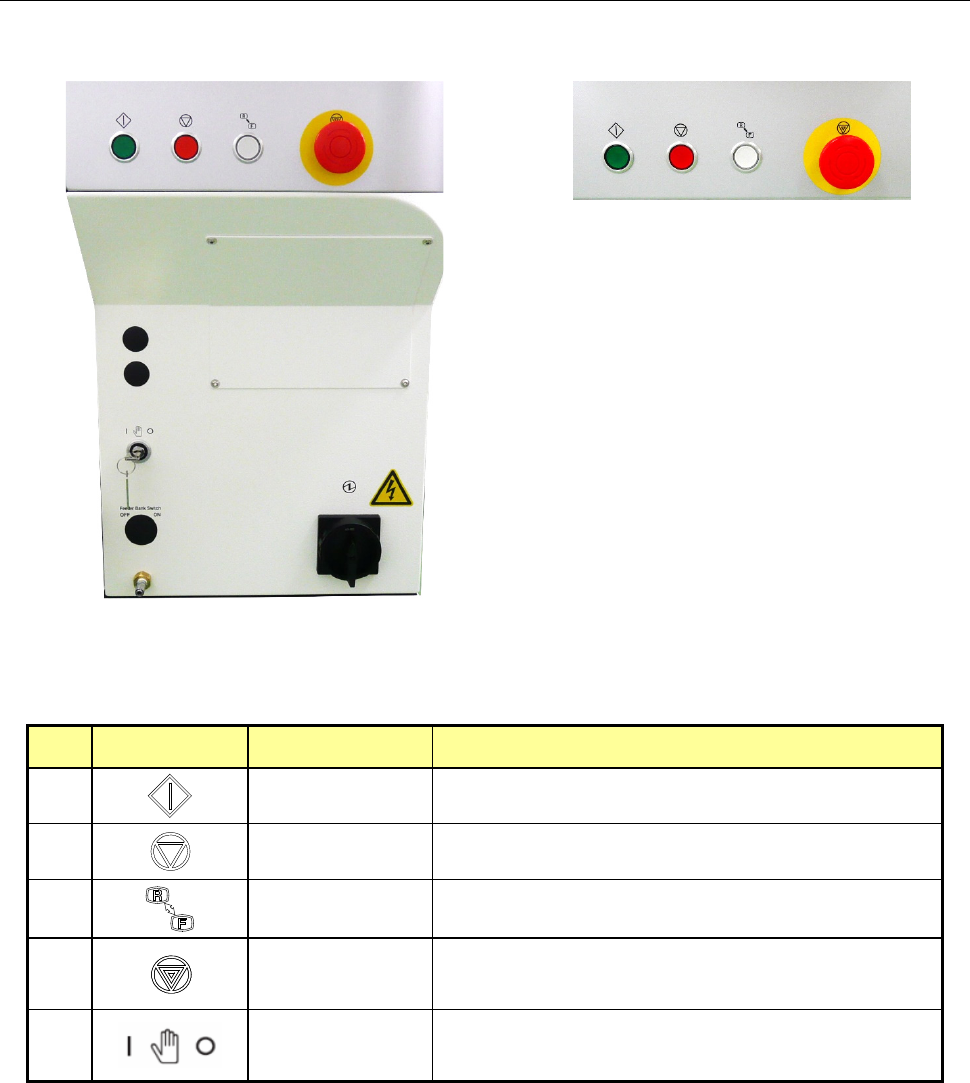

1-4-2-2 操作面板
通过机器主机的操作面板，可控制机器的运行。
开关功能概要
No. 开关 名称 功能概要
①
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
②
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
③
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
④
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需要紧急停止时，
使用此开关。
⑤
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙竖向）、维护模式（钥匙横向）。
① ② ③ ④
① ② ③ ④
操作手册
1-9
1-4-3 操作方法
1-4-3-1 选择命令
选择操作区域的菜单 (蓝点线框内)，可选择命令。
上图为在主画面中选择[文件]，显示子菜单的示例。
从子菜单内选择任意命令按钮，即可执行命令。
上述主要命令的执行方法：按信息区域里的菜单快捷按钮，即可执行命令。
如果应用程序在执行过程中，必需先退出执行中的应用程序，才能执行选择的命令。
