操作手册 2- 43 可在「动作画面」选项卡中设置动作状态画面的 H ead 信息项目的显示 / 隐藏。 可在「生产轨道信息」选项卡中，设置图像 / 动作状态 / 生产数量画面上部的生产轨道信息的显示 / 隐藏。
操作手册
2-42
2-5 工具
2-5-1 操作选项
从生产菜单选择[工具]→[操作选项]后，仅显示操作选项画面。
详见『RS-1 使用说明书』「第 7 章 操作选项」。
2-5-2 显示项目设置
从生产菜单中选择「工具」→「显示错误日志」后，即显示错误日志画面。
对生产中显示项目的显示/隐藏进行设置。
单通道生产与双通道生产的生产状态画面的显示项目不同。

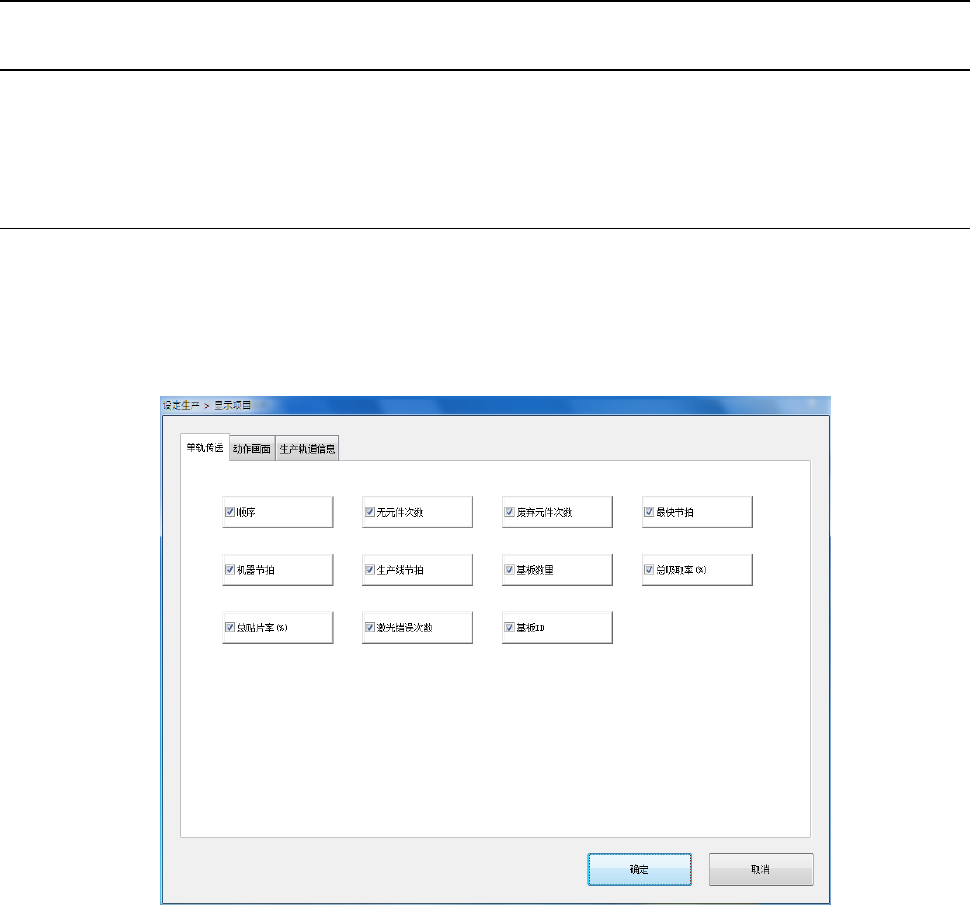

可在「单轨传送」选项卡中设置单轨生产中生产状态画面项目的显示/隐藏。
操作手册
2-43

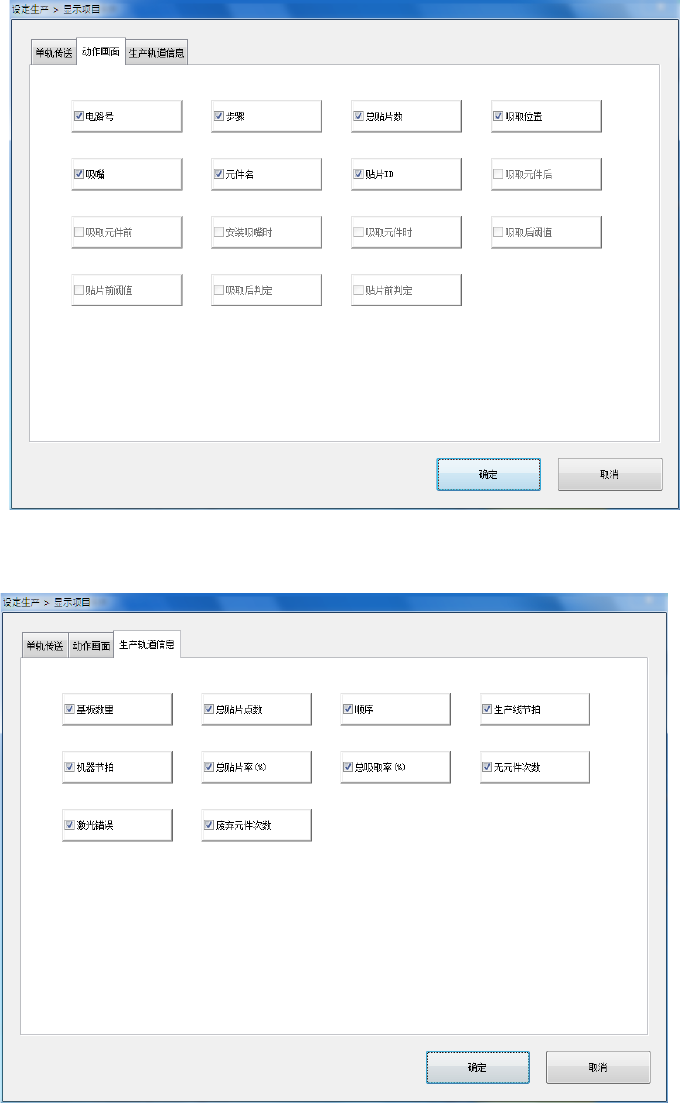

可在「动作画面」选项卡中设置动作状态画面的 Head 信息项目的显示/隐藏。
可在「生产轨道信息」选项卡中，设置图像/动作状态/生产数量画面上部的生产轨道信息的显示/隐藏。
操作手册
2-44
2-6 生产时的各项处理
2-6-1 ZA 轴 3mm 高度的动作条件
以下所示是 ZA 轴在 3mm 高度动作的条件。要使 ZA 轴在 3mm 高度动作时必须全部满足以下条件。
No.
条件
1
机器设置的「生产开始时贴装头高度」为
1mm
以下
2
本机贴装元件的「元件高度
+
吸取深度」的最大值为
1mm
以下
3
本机贴装元件的对角长度最大值为
86mm
不到
4
吸取高度的最大值为
1mm
以下
5
本机贴装元件的最大元件高度
+
基板高度
(
仅限基板高度为正时
)
为
1mm
以下
6
本机贴装元件的「元件高度－贴片深度补偿
(
仅限深度补偿为负
时
)
」
1mm
以下
7
未测定贴片基板面高度
8
生产程序中开始时生产贴装头高度为
1mm
以下
9
未安装
RF/EF
台架、
MTC
、
MTS
10
RF
台架上仅有「
RF
类型的供料器」
※ 前侧和后侧要分别判断是否能以 ZA 轴 3mm 高度动作。
如果前侧供给可以是 3mm，而后侧供给不可以是 3mm，则仅在前侧供给时 ZA 轴以 3mm 高度动
作。
◆ ZA 轴高度的动作因传送缓冲数而不同。
1) 3 缓冲模式时，ZA 轴高度对应所有贴片点中最高的高度进行动作。
2) 1 缓冲模式时，ZA 轴高度对应已贴片点中最高的高度进行动作。
注意
如上述的值被错误设置时，有发生贴装头干渉的可能。
请一定要输入正确的设置值。
2-6-2 继续返回原点
在可以进行继续返回原点的状态下，按〈START〉开关，即显示带有[伺服锁]按钮的画面。
要显示继续返回原点画面，前提是必须先完成一次全轴返回原点。
◇ 出现切断伺服电源的异步事项时能否进行继续返回原点列表如下。
No.
异步事项
继续返回原点
1
主机异常停止
○
2
供料器悬浮瞬间停止
○
3
各轴限位传感器检测
○
4
各轴报警
○
5
基准领域传感器检测
○
6
POWER OFF(CE
机
)
○
◆ 发生下述情况时，不能进行继续返回原点。
1) 全轴返回原点未完成时
2) 已执行了继续返回原点，但未完成时
