操作手册 2- 16 2-4-3- 7 坏板标记示教设置使用 OCC 进行坏板标记识别。详见『 RS -1 使用说明书』「第 8 章机器设置」的「 8-3-6-2 坏板标记示教」。 2-4-3- 8 MTS 标记识别自动识别 M TS 的标记识别。详情请参见『 RS -1 使用说明书』「第 4 章制作生产程序」的「 4-5-6- 3 供料器台架标记」。

操作手册

2-15

⑥基准领域标记识别

按照设定的条件进行基准领域标记的识别动作。

如果标记数据为准完成状态，则自动进行标记示教，完成标记数据。

详见『RS-1 使用说明书』「第 4 章制作生产程序」的「4-5-6-2 区域标记」。

⑦传送控制

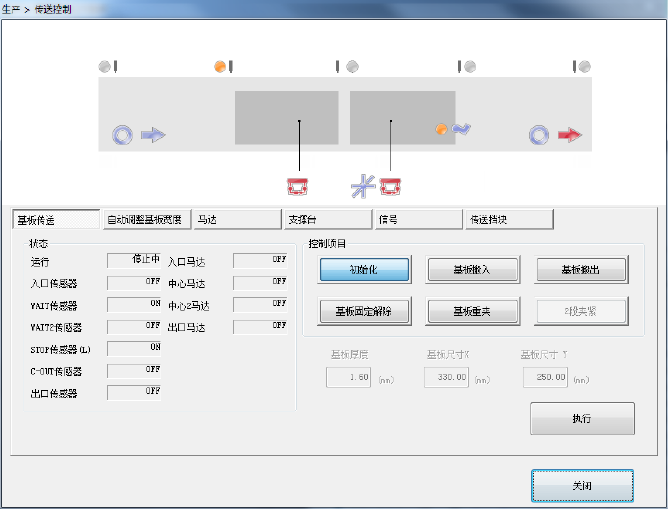

进行基板传送控制。

详见『RS-1 使用说明书』「第 9 章手动控制」的「9-4-1 传送控制」。

操作手册

2-16

2-4-3-7 坏板标记示教

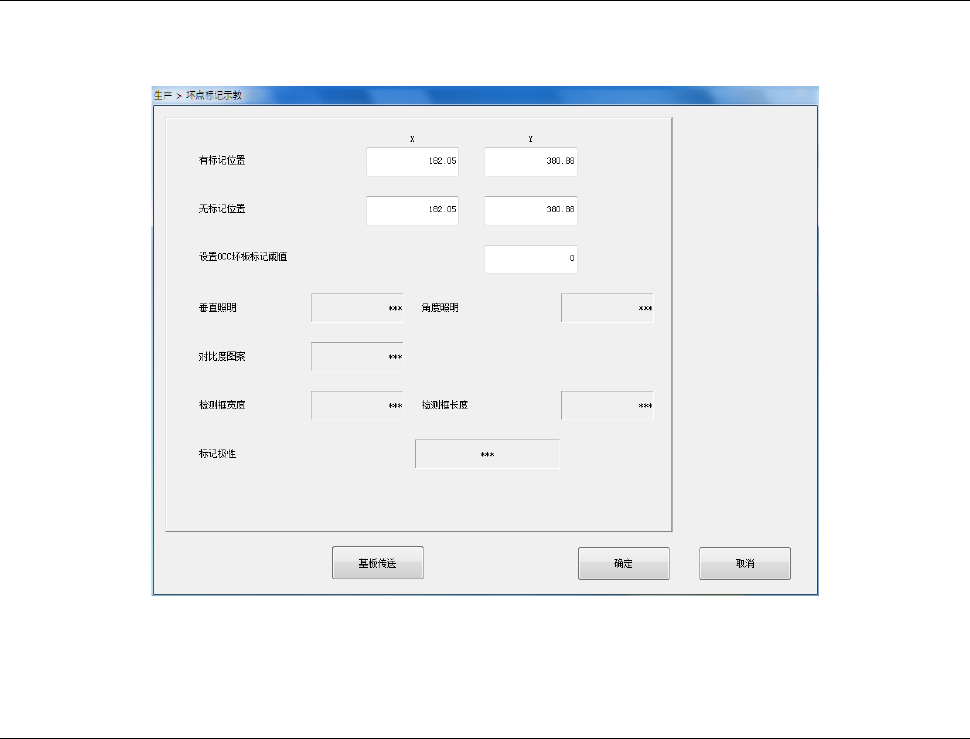

设置使用 OCC 进行坏板标记识别。

详见『RS-1 使用说明书』「第 8 章机器设置」的「8-3-6-2 坏板标记示教」。

2-4-3-8 MTS 标记识别

自动识别 MTS 的标记识别。

详情请参见『RS-1 使用说明书』「第 4 章制作生产程序」的「4-5-6-3 供料器台架标记」。

操作手册

2-17

2-4-3-9 送料器设置

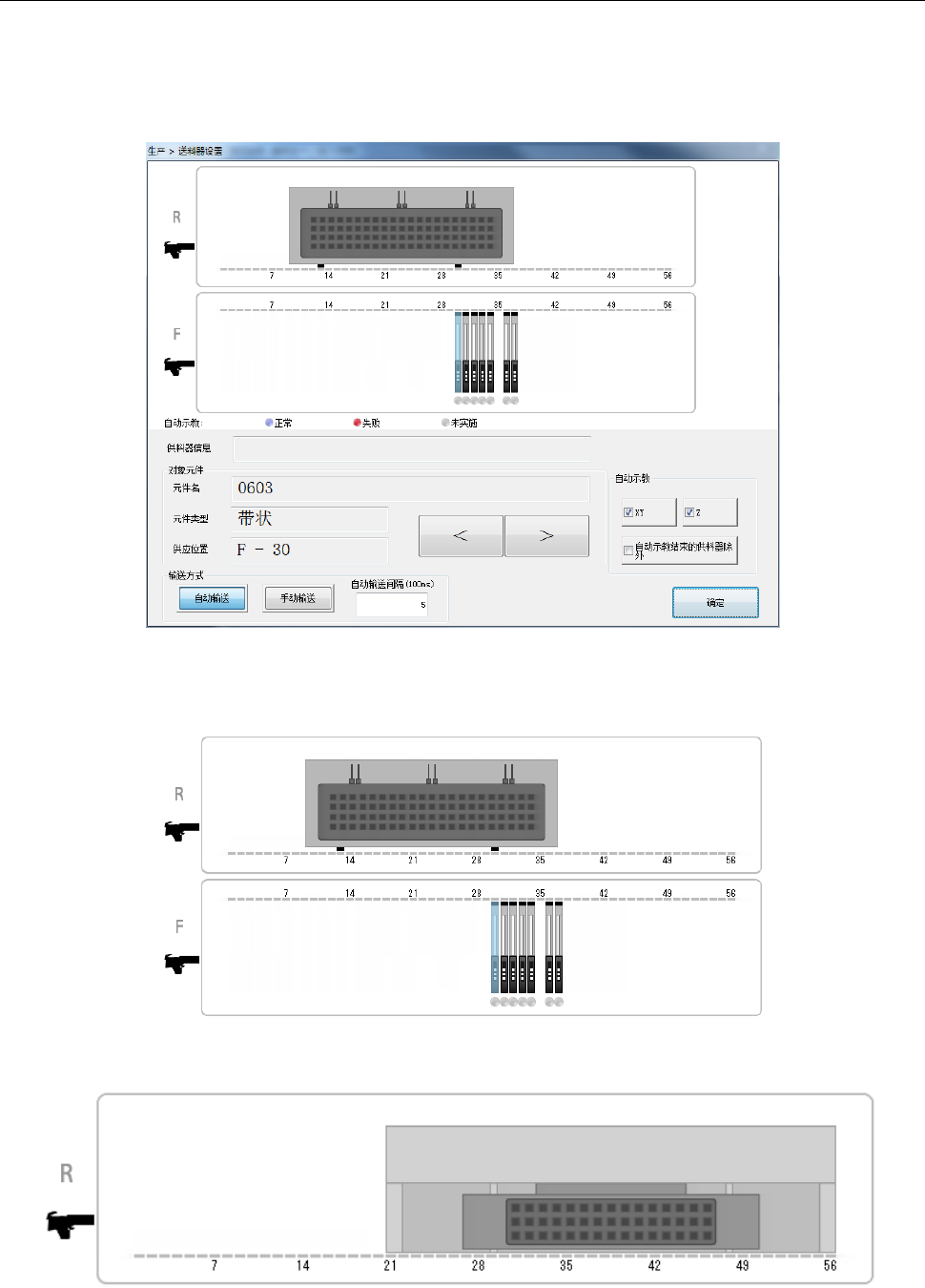

可显示各供料器台架的供料器布局画面，进行吸取位置的示教、跟踪。

按下操作区域的[示教]按钮后，可对选择的对象元件的吸取位置进行示教。

按下操作区域的[跟踪]按钮后，可按照输送方法中指定的方法，对选择的供料器台架进行吸取跟踪。

(1) 供料器布局

画面上部显示选择的生产程序中使用的供料器的供料器布局。

供应装置为 TR8SR 时，会显示如下 TR8SR 的图形。
