操作手册 3- 36 真空泵分解图 No. 名称 No. 名称 1 内六角螺栓（ M6×95 ） 8 根 10 气缸密封圈 2 泵头盖 1 11 气缸 3 连接管 12 内六角螺栓（ M8×20 ） 4 Ｏ环 P - 10 13 碗型密封圈压板 5 泵头盖 2 14 碗型密封圈 6 密封圈 15 连杆 7 阀挡板 8 吸排气阀 9 气缸板
操作手册
3-35
●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)关闭。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。在更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓
(M8×20)
碗型密封圈
操作手册
3-36

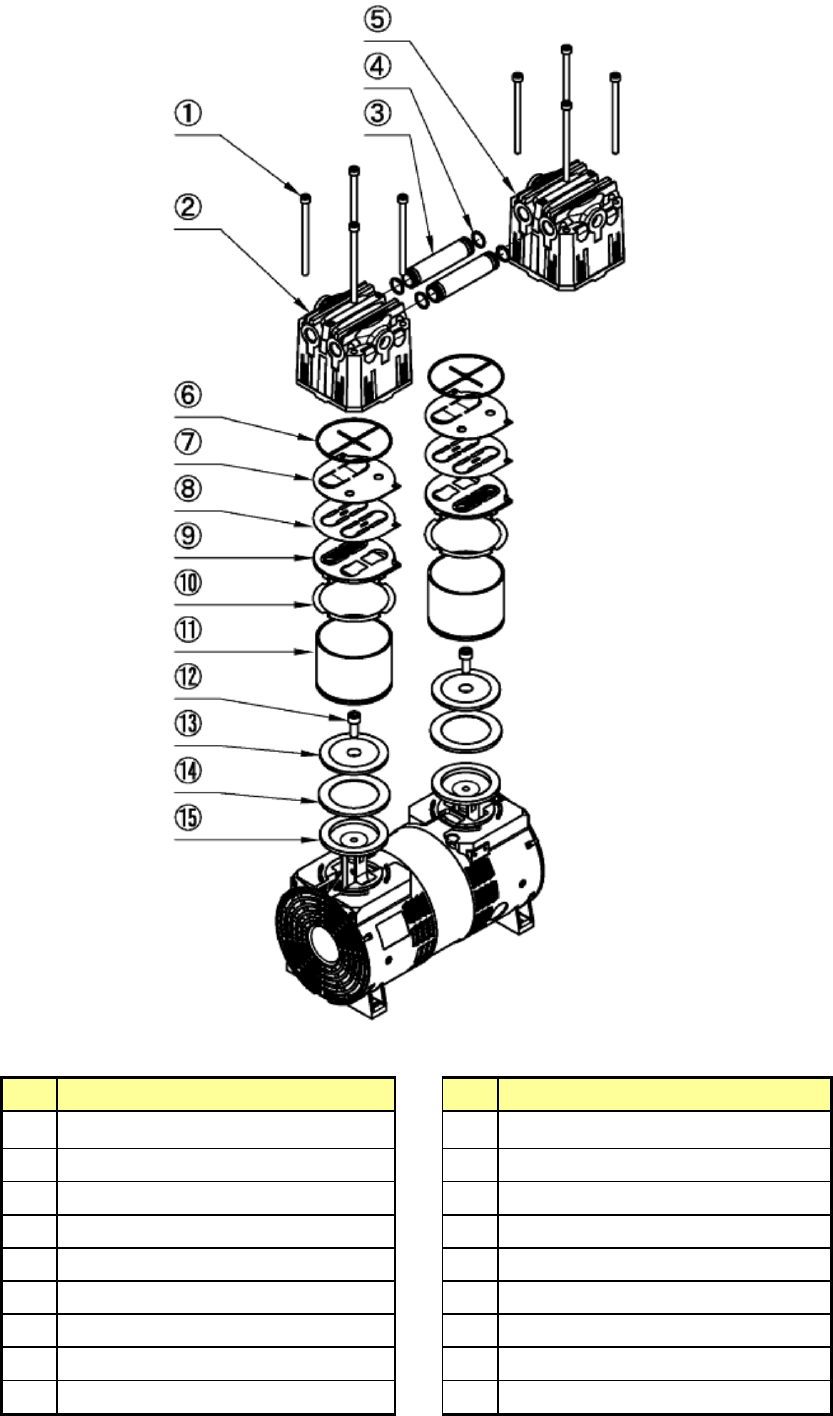

真空泵分解图
No.
名称
No.
名称
1
内六角螺栓（M6×95）8 根
10
气缸密封圈
2
泵头盖 1
11
气缸
3
连接管
12
内六角螺栓（M8×20）
4
Ｏ环 P-10
13
碗型密封圈压板
5
泵头盖 2
14
碗型密封圈
6
密封圈
15
连杆
7
阀挡板
8
吸排气阀
9
气缸板
操作手册
4-1
第
4
章
生产时的错误处理
/
暂停
本节就生产中发生错误时的处理，以及暂停后的处理进行说明。
4-1 发生错误
勾选操作选项的［发生错误时暂停］后，对象发生错误时，会暂停生产，并显示暂停画面。
这时，重试列表里显示的错误为暂停的对象。
生产过程中发生的错误以及暂停时的内容详述如下。
4-2 发生时的概要
出现错误或暂停时，会显示错误或暂停画面。
按<START>开关：继续开始生产。
按<STOP>开关 ：在其它站点暂停后，显示中断的询问画面，之后转换到中断动作。
