操作手册 3- 30 3- 5 推荐定期更 换部件 除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。 不论本表标示与否，所有 “ 气”相关机器，凡是气中混入油、水分时，必须进行更换。 更换方法，请询问本公司售后服务部门或代理店。 No 件号 品 名 个数 部位 更换标准 ( 年 ) 备 注 1 PF901010000 过滤器零件 1 盖（罩） 1 前后的压力差 0.1MPa 2 PF901006000 过滤器零件 B 1…
操作手册
3-29

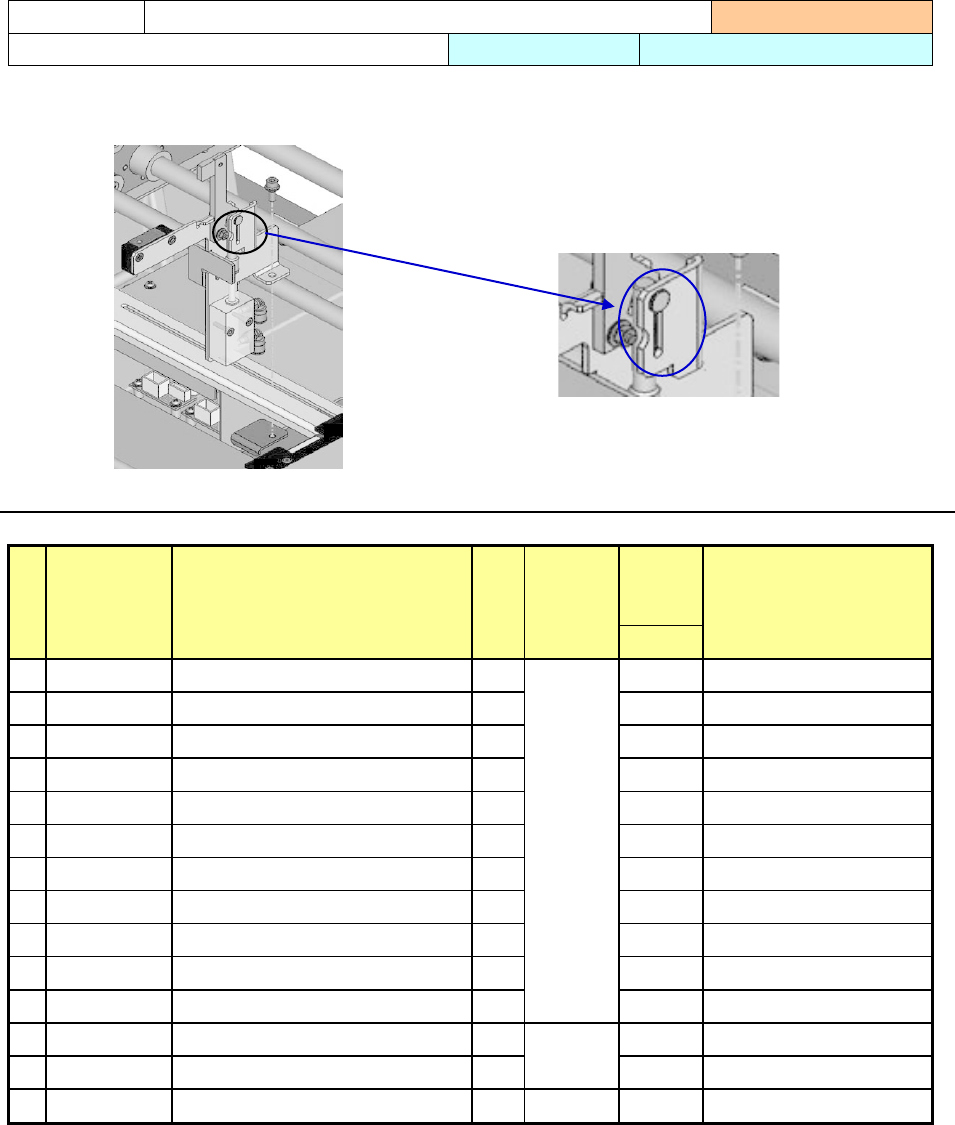

1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
3-4 消耗品列表
No
件号
品 名
个数
单元
更换
日期
(标准)
备
注
（年）
1 40046646 FILTER 8
Head
0.5
2 40183419
NOZZLE_ASSEMBLY_7509
－
0.9
3 40183420
NOZZLE_ASSEMBLY_7500
－
0.9
4 40183421
NOZZLE_ASSEMBLY_7501
－
0.9
5 40183422
NOZZLE_ASSEMBLY_7502
－
0.9
6 40183423
NOZZLE_ASSEMBLY_7503
－
0.9
7 40183424
NOZZLE_ASSEMBLY_7504
－
0.9
8 40183425
NOZZLE_ASSEMBLY_7505
－
1
9 40183426
NOZZLE_ASSEMBLY_7506
－
1
10
40183427
NOZZLE_ASSEMBLY_7507
－
1
11 40183428
NOZZLE_ASSEMBLY_7508
－
1
12
40183028
CONVEYOR_BELT_S
4
传送
0.5
IN/OUT 用
13
40183030
CONVEYOR_BELT_C
4 0.5
CENTER 用
14
40128134 ADHESIVE_SHEET 250 FCS -
每次更换
注油项目
3-3-9
传送停止挡块
实施频率
：
2
个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
操作手册
3-30
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(
年
)
备
注
1
PF901010000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1MPa
2 PF901006000 过滤器零件
B
1 盖（罩） 1 前后的压力差 0.1MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
4
40182492
UPPER_EDGE
1
台架
1
切带刀刃
5
40182493
LOWER_EDGE
2
台架
1
切带刀刃
6
40138045
真空泵维护套件
1
泵
0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品 名
容量
备注
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g
使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg
注射器型
6 40094361 NSL GREASE 80g
使用手持油泵
7 40098975 NSK_HGP
装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE
可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555
AFF＋400
400g
操作手册
3-31

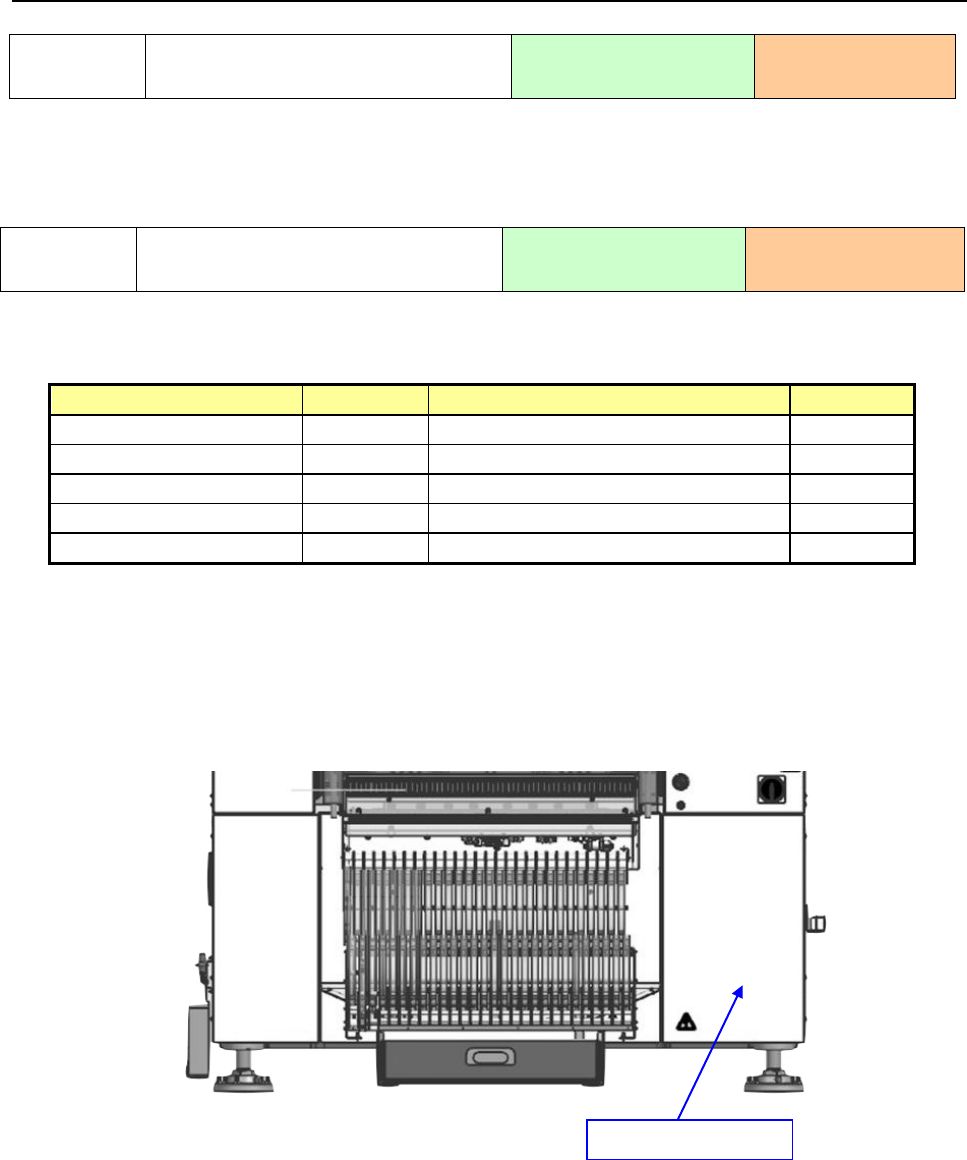

3-7 定期更换零件更换方法
※仅更换切带器的刀刃非常危险。在更换时，由弊公司服务部门或代理店对应。详情请与窗口部门咨
询。
由于损耗，可能造成以下零件压力降低。
<损耗零件一览>
更换零件组
件号：40138045
检查部位
使用数量
检查内容
检查方法
碗形密封垫圈
2
有无异常磨损、硬化、龟裂等现象
目检
气缸密封圈 2 有无变形、硬化、龟裂等 目检
吸排气阀 2 有无变形、硬化、缺损 目检
O
环
S-67
2
有无变形、磨损、硬化、龟裂等
目检
Head
密封圈
2
有无变形、硬化、龟裂等
目检
●真空泵的更换准备
1) 确认真空泵没有运转。（刚停止运转后泵内部会很热，请停止后放置 30 分钟左右，确认泵冷却之后再
开始作业。）
2) 请拆下机器主机前侧右下部的安全盖（安全罩）。
检查・更换
3-7-1 切带单元的更换
使用工具
：
六角扳手、螺丝刀
更换周期 ：1 年
检查・更换
3-7-2 真空泵零件的更换
使用工具 ：
六角扳手、螺丝刀
更换周期 ：1 年
安全盖（螺钉×4）
