操作手册 2- 55 2-6- 5 设备信息的取得从主菜单中选择 [ 准备 · 调整 ]-[ 设备信息的取得和保存 ] ，可显示设备信息的取得和保存的提示信息。在生产通过状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。本功能请在有本公司服务人员或代理店的指示后使用。获得的文件，也请同样按指示处理。 < 操作方法 > * 在运行本功能之前，请在生产画面菜单中取得和保存设备信息。 ① 选择菜…

操作手册

2-54

2-6-4-2 手动归还吸嘴

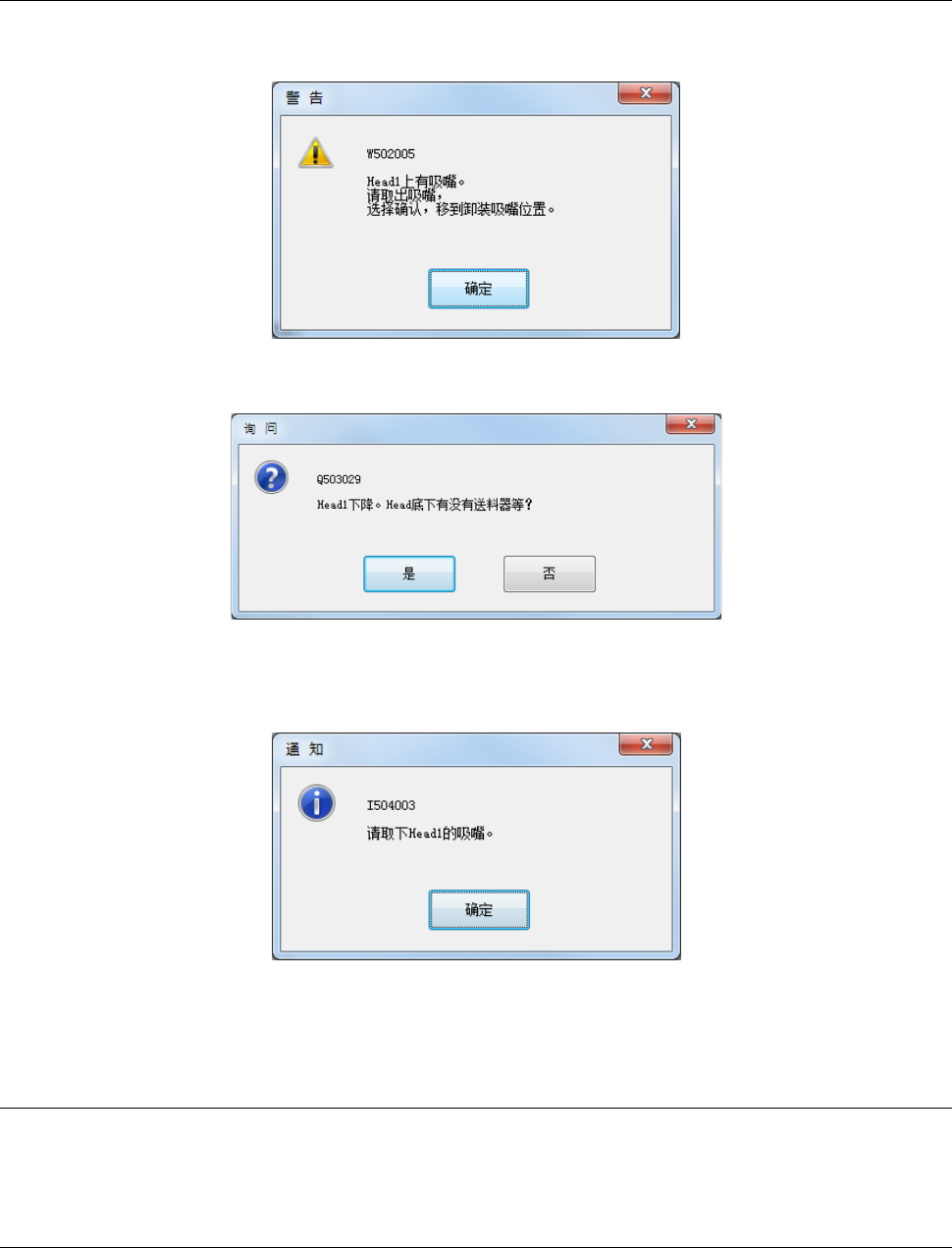

归还吸嘴方式选择「手动归还」，按<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到吸

嘴拆卸位置。

吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示提示信息，询问「Head 底下有没有送料器等？」

Z 轴下降后，就会显示取下吸嘴的指示提示信息。

有多个 Head 吸嘴发生吸嘴安装错误时，则这些吸嘴将重复同样的处理。

按[确定]按钮后，如其他 Head 也有吸嘴安装错误，请进行同样的处理。

全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到轴退避位置。

2-6-4-3 自动归还吸嘴

「归还吸嘴」选择「自动归还」并按下<START>开关后，则会自动归还安装错误的吸嘴。

全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到轴等待位置。

2-6-4-4 归还吸嘴后的操作

生产异常终止后进行了归还吸嘴时，会变成生产「通过」状态。

生产开始时如检测到安装吸嘴错误，则归还吸嘴后开始生产。

操作手册

2-55

2-6-5 设备信息的取得

从主菜单中选择[准备· 调整]-[设备信息的取得和保存]，可显示设备信息的取得和保存的提示信息。

在生产通过状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。

本功能请在有本公司服务人员或代理店的指示后使用。

获得的文件，也请同样按指示处理。

<操作方法>

* 在运行本功能之前，请在生产画面菜单中取得和保存设备信息。

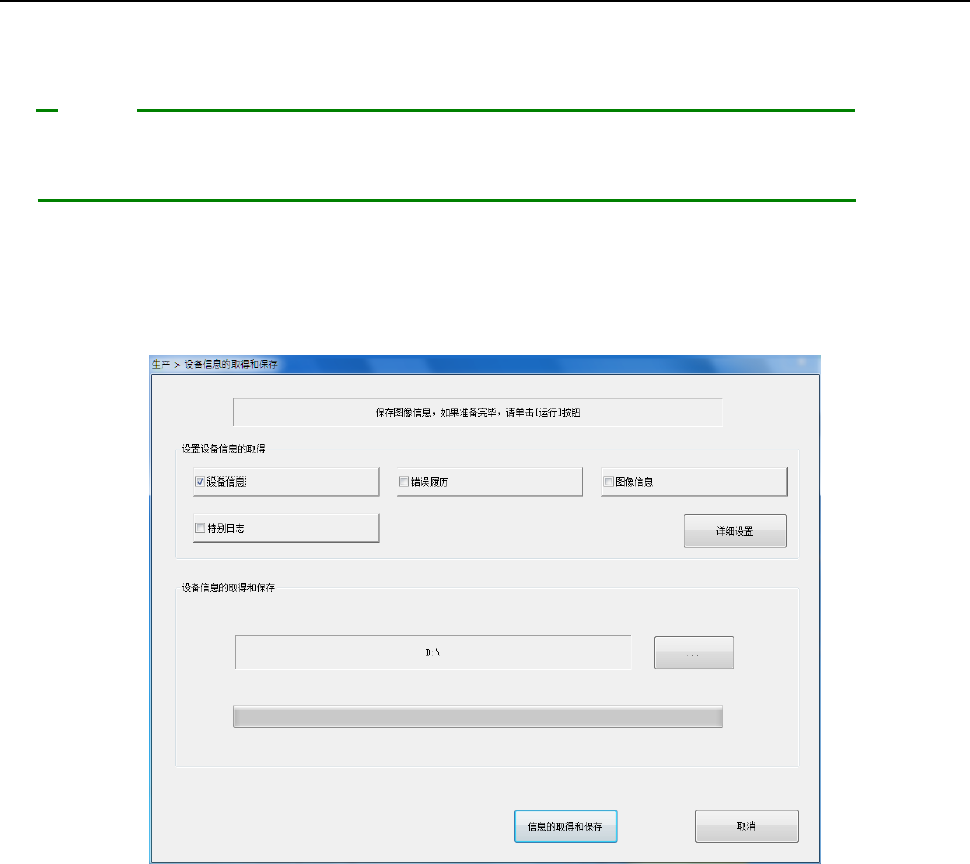

① 选择菜单「准备·调整」→「设备信息的取得和保存」。

② 请按下[…]按钮，指定文件的保存位置。

③ 按[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。

注意

操作手册

2-56

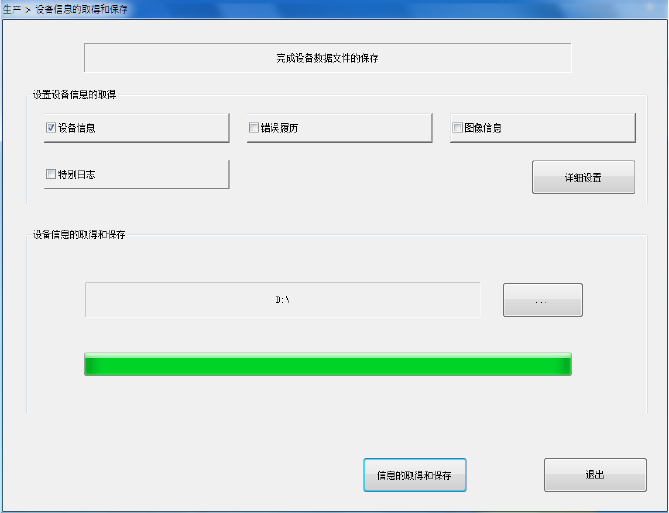

④ 设备信息取得及压缩成功后，画面将切换到以下画面。

要关闭画面时，请按下[退出]按钮。
