Proprietary and Confidential Information 三色灯 : 显示设备的工作状态 . 红色 — 设备处于警报状态 , 必须排除故障 , 并伴有报警声 ; 黄色 — 设备处于新程序切换或预警状态 ; 绿色 — 设备处于正常生产中。氮气流量表 . 用于调节确认氮气消耗量。设备铭牌 : 列出了回流炉型号 , 电压和最大电流负载 .…

Proprietary and Confidential Information

E-STOP:一般进出口各有一个。

HOOD KEY:用于控制设备上盖的升降。

进口端控制面板

T/C探头接口:与设备自带KIC软件连接,测试

炉温Profile.

EHC KEY:用于调节轨道宽度,并可对移动速度行

控制。

RESET:当机器刚开机或急停开关按下需要开机时,

需将复位键按下。

Proprietary and Confidential Information

三色灯:显示设备的工作状态.红色—设备处于

警报状态,必须排除故障,并伴有报警声;黄色—

设备处于新程序切换或预警状态;绿色—设备处

于正常生产中。

氮气流量表.用于调节确认氮气消耗量。

设备铭牌:列出了回流炉型号,电压和最大电流

负载.另外,回流炉的多种参数也包含在序列号

之中.

油壶:存放高温润滑油.建议使用HELLER推荐油

品。

排风口:设备废气排放的路径.对客户抽气量有严格

要求。

Proprietary and Confidential Information

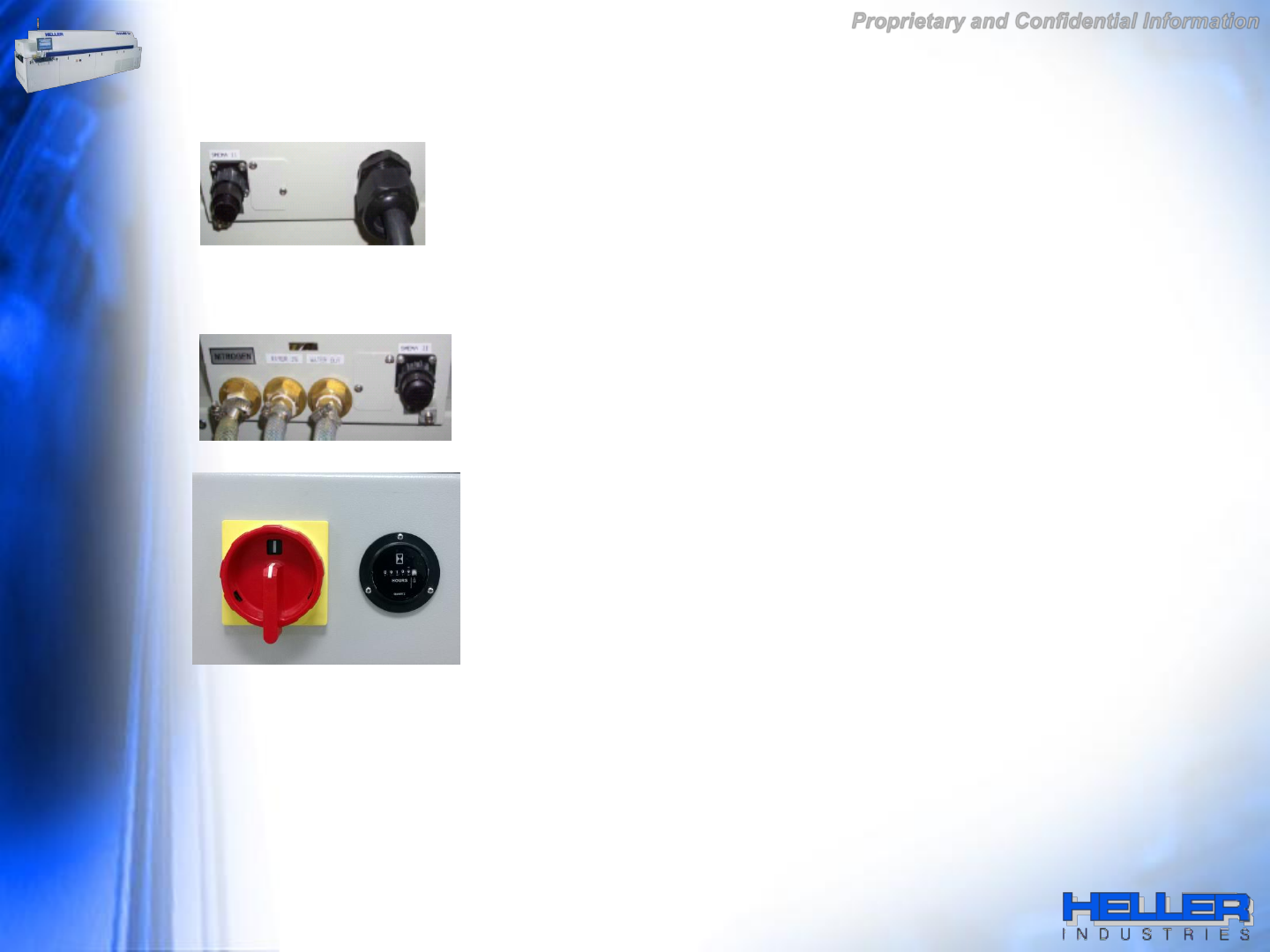

出口端接入口:1)氮气接入口:要求接入气压不低

于4KG,气氛浓度越低越好;2)冷却水接入&流出

口:一般建议水压调节为3KG,水温设定为15

℃;3)SMEMA接入口:接收要板信号。

进口端接入口.1)电源接入口:单根线直径大

于25mm ².)SMEMA接入口:接收送板信号。

HELLER OVEN在外观上因配置原因也会有较大区别,

所以实际设备外观请参照设备本体。

红色总电源开关：“I”接通电源；“O”断开电源。
