Proprietary and Confidential Information
（P）“吸风机排气箱”：位于排气竖道上方的预热区。
（Q） “绝热排气软管”：从排气吸风机至助焊剂冷凝冷却组件（助焊
剂冷却模块2），直径为三英寸（3”）【7.62 厘米】的管子。
（R）“稀释助焊剂排出管”：从助焊剂冷凝冷却组件（助焊剂冷却模块
2）至上加热区，直径为三英寸（3”）【7.62 厘米】的管子。
部件功能:
. 回流炉中载有助焊剂的气体，通过排气竖管（B和P）上方的助焊剂
收集箱吸风机，经由回流区和预热区的排气竖管（A和O）排出。
· 助焊剂收集箱将载有助焊剂的气体经由直径3英寸的绝热管（C和
Q），传送至助焊剂冷凝冷却组件（E）（可移除冷却模块2和模块1）
的进口处。
· 载有助焊剂的气体通过一系列的收集池（F）和冷却管（G）时，助
焊剂将积聚在冷却管的内壁和收集托盘（H）的内壁上。
· 安装在上壳后部内侧的两个外部吸风机（J）为冷却管外部供应冷却
空气。安装在回流炉基座中的第三个吸风机（K）为冷凝池供应冷却空
气。
· 然后清洁的、已冷却和稀释的助焊剂气体通过直径3英寸的管道（D
和R），经由上加热模块2和冷却模块1返回至回流炉。
Proprietary and Confidential Information
· 冷凝冷却模块（L和M）很容易取出，以便检查助焊剂的堆积情况或
更换助焊剂收集托盘。
· 回流炉还在每端拥有标准的外部氮气排出罩，以捕捉逸出的氮气。逸
出的氮气气氛可能含有一些助焊剂烟雾，将被吸风机排气箱（N）吸送
至组合排气口。

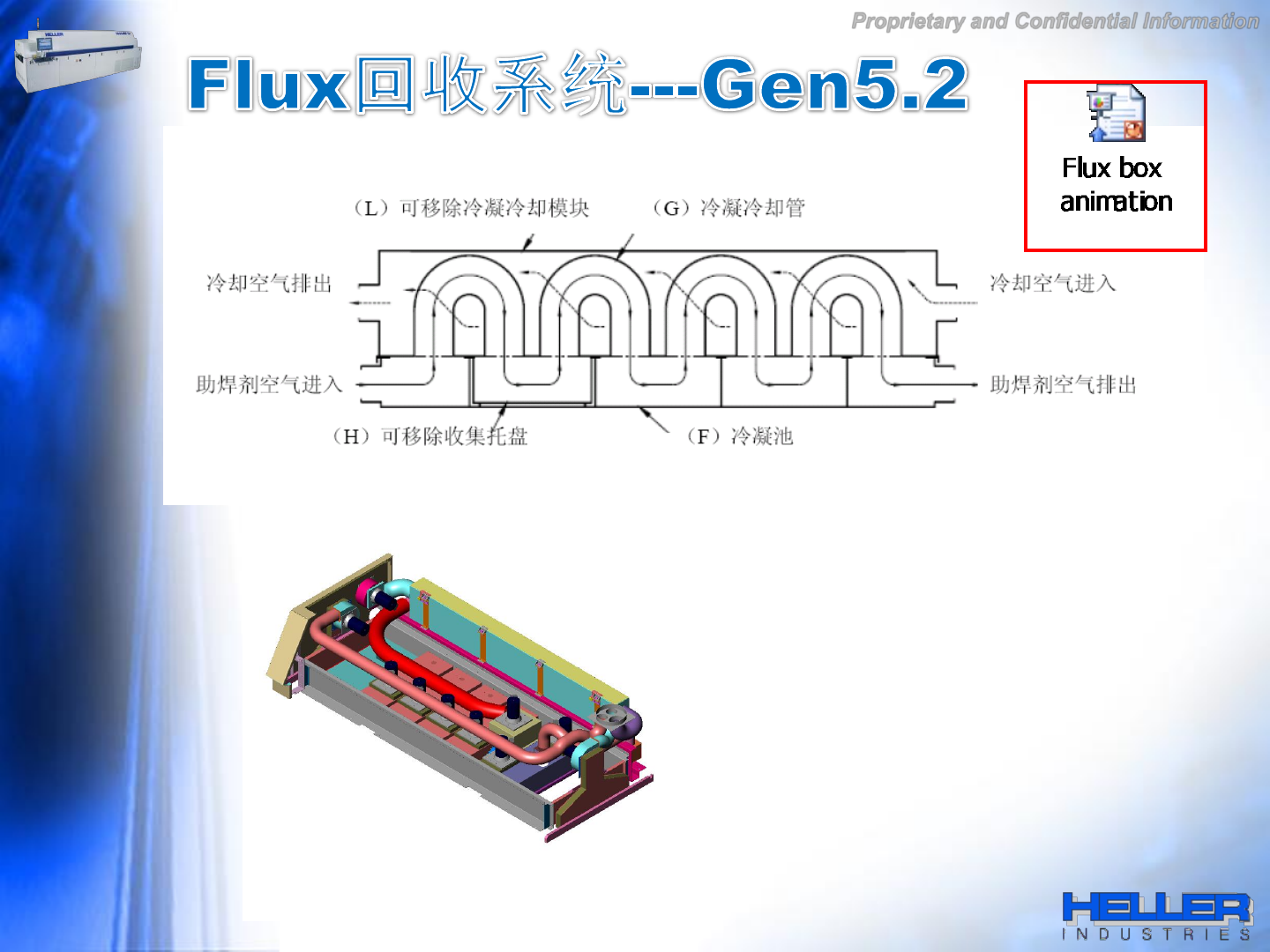

如下是Gen5.2结构图
Proprietary and Confidential Information
左图是G5一般装配图。
