Proprietary and Confidential Information

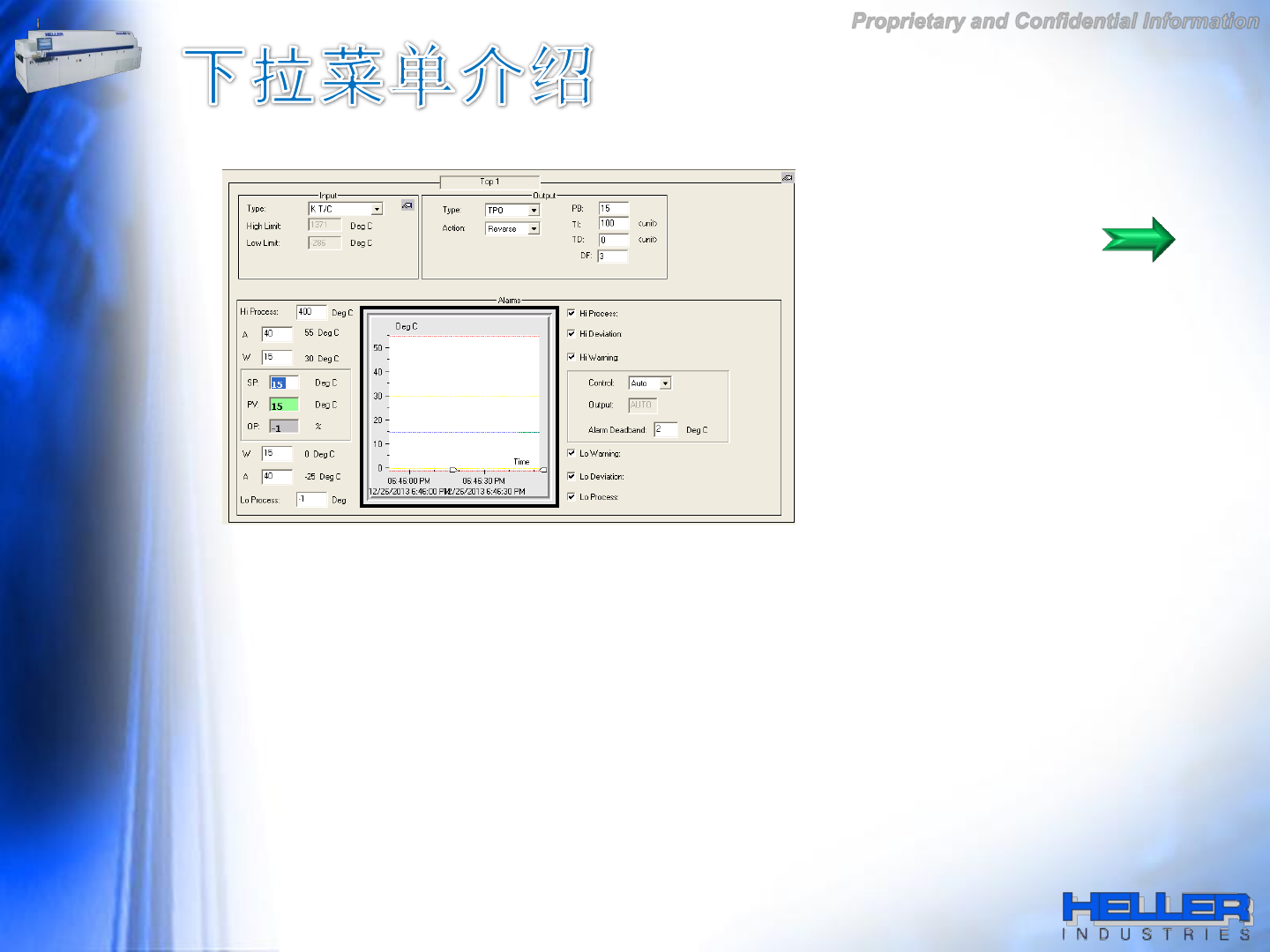

5.1, 通道设置
警示灯:
1. 温度在危险值设定（Warning）内绿灯亮。
2. 温度介于危险值设定（Warning）和警告值设定（Alarm）之间黄灯亮。
3. 温度超过警告值设定（Alarm）红色亮。
中央图示 : 红线―――警告值设定 蓝色―――SP设定值
黄线―――危险值设定 绿线―――PV实际值
启动警告危险设定: 可利用鼠标点击决定取消或启动各项功能（打勾为启动功能）
控制模式(Control)：自动(Auto)/手动(Manual)
输出功率（Output）:当以自动模式（Auto）时，无法改变输出功率值，手动模式
（Manual）时，可随意调整输出功率值
通道参数:
输入（Input）: Type: K T/C
输出（Output）: Type: TPO
Action: Reverse(动作模式)
PB,TI, TD,DF: 微积分控制器参数
(输出模式)
Alarm: 警告危险设定
Hi Process: 最高可设定温度
（速度）
Lo Process: 最低温度可设定
（速度）
A: 警告值设定
W: 危险值设定
SP: 设定值
PV: 实际值
OP: 输出功率值
Proprietary and Confidential Information
5.2, 报警和日志
报警和日志记录的存档名称是以日期自动产生,存储路径为:
C:\Oven\Journal Files 此路径下存储Data和Event文件

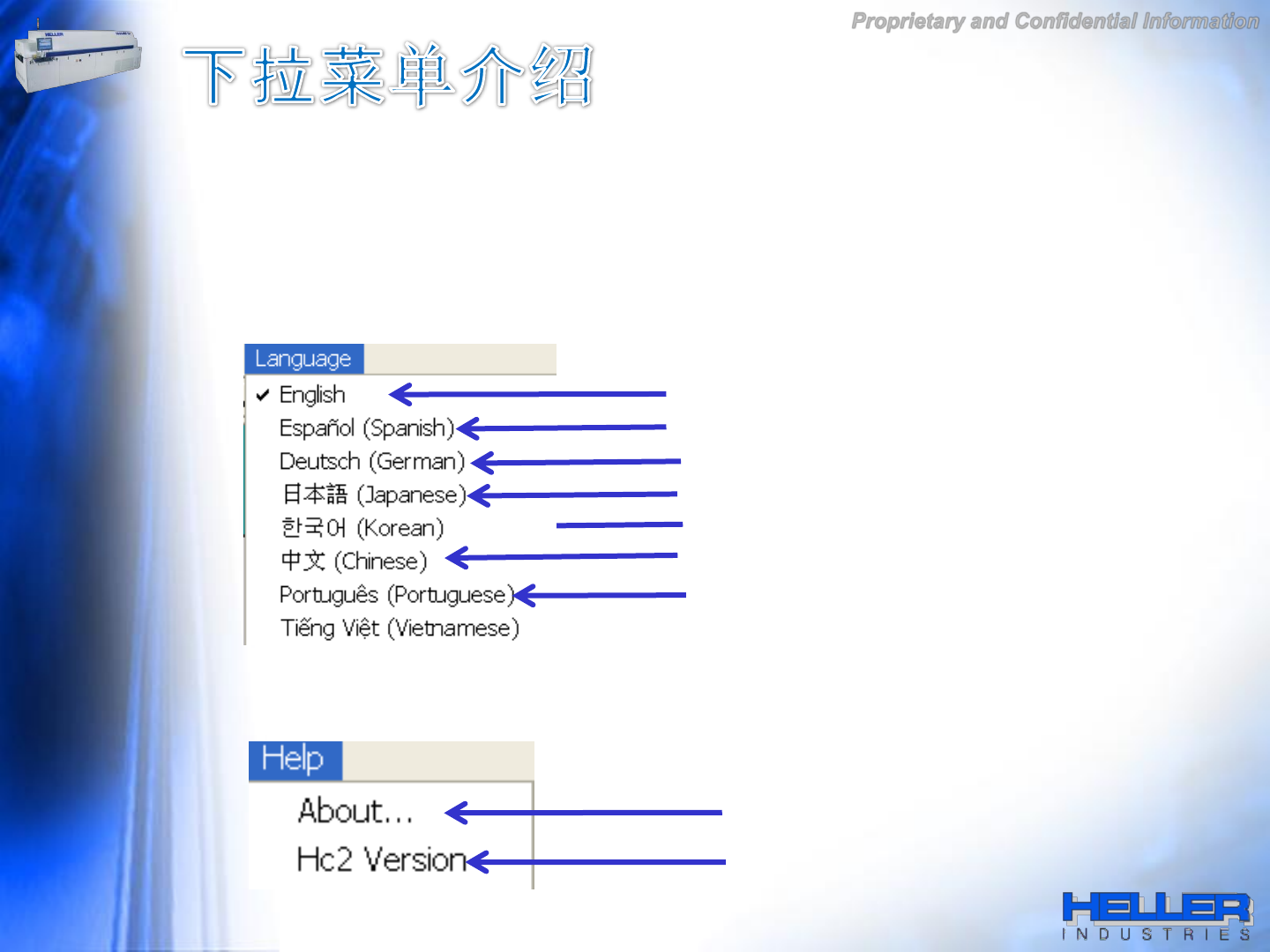

6, 语言
英语
西班牙语
德语
日语
韩语
中文
葡萄牙语
7, 帮助
软件版本
HC2版本 (如果是HC1的设备,将没有
这个显示)
