Heller Training.pdf - 第64页
Proprietary and Confidential Information 首先在 Ov en 软 件 氧气 分析 仪设 置 选项 中 选择 相 对应 的 氧气 分析 仪 的型 号 。 PBI 品牌的 氧气 分析 仪 ， 请选择 “PBI Dansensor” ， 然后 选择 单 通道；如果有 PPM 的 监 控，需要勾 选 “ Alar m1” 。如下 图 ：
Proprietary and Confidential Information

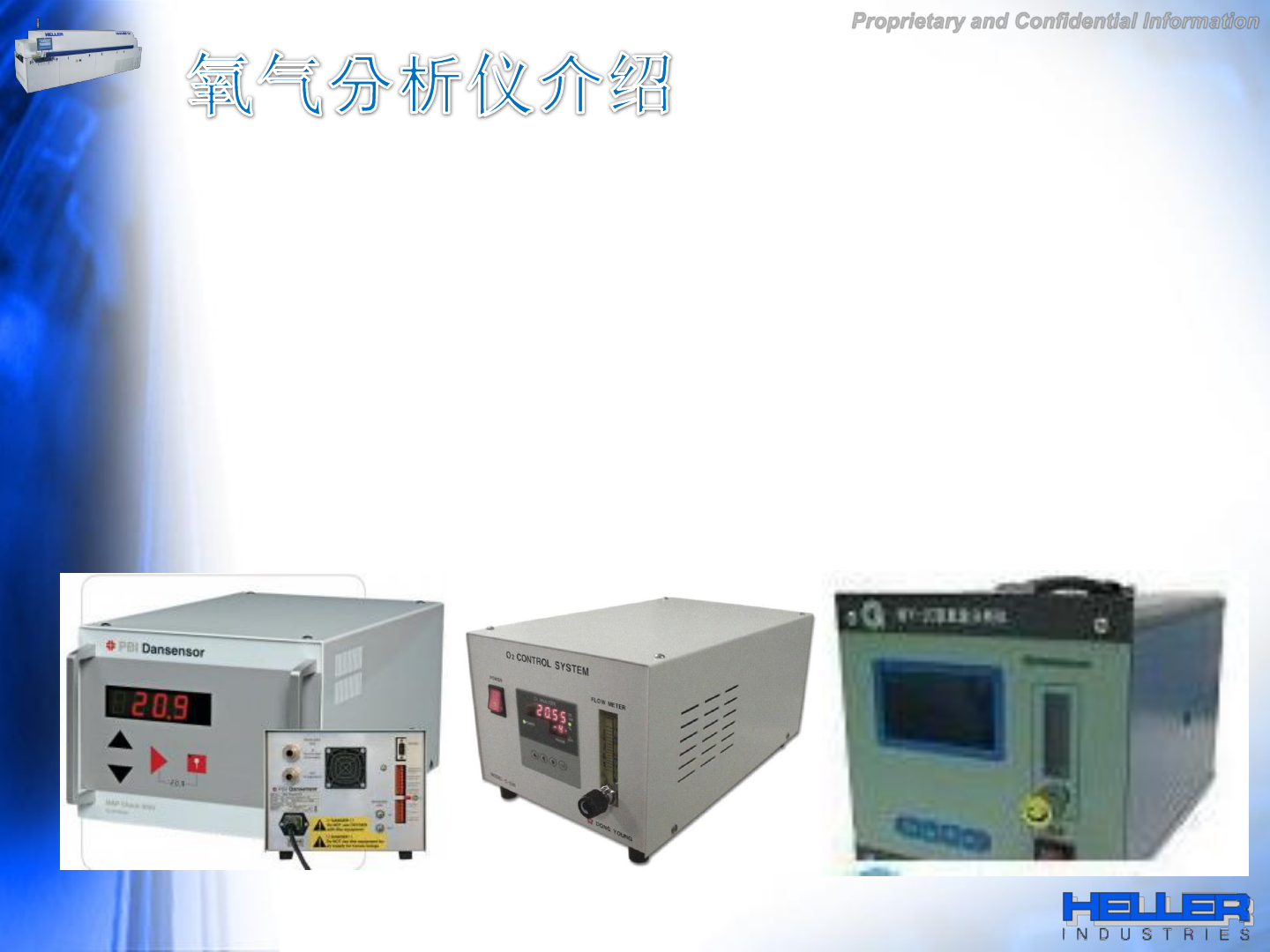

Heller设备配置的氧气分析仪器有三种品牌: 分别是PBI, DY和Tiger,
以下是这三个品牌的氧气分析仪的图片.
氧气分析仪器的工作原理是相同的,所以以下将以PBI为主进行介绍.
氧气分析仪一般分为闭环和开环两种控制方式,而每一种控制方式分别
有单通道和多通道两种分析仪器.一般配置为开环控制单通道氧气分析
仪.
开环控制: 氧气分析仪不能进行N2流量的控制,需要通过流量表调节.
闭环控制: 氧气分析仪通过比例阀门依据PPM报警条件自动调节N2流
量.
单通道: 氧气分析仪只能监测N2采样点.
多通道: 氧气分析仪能监测多个N2采样点,最到三个.
Proprietary and Confidential Information

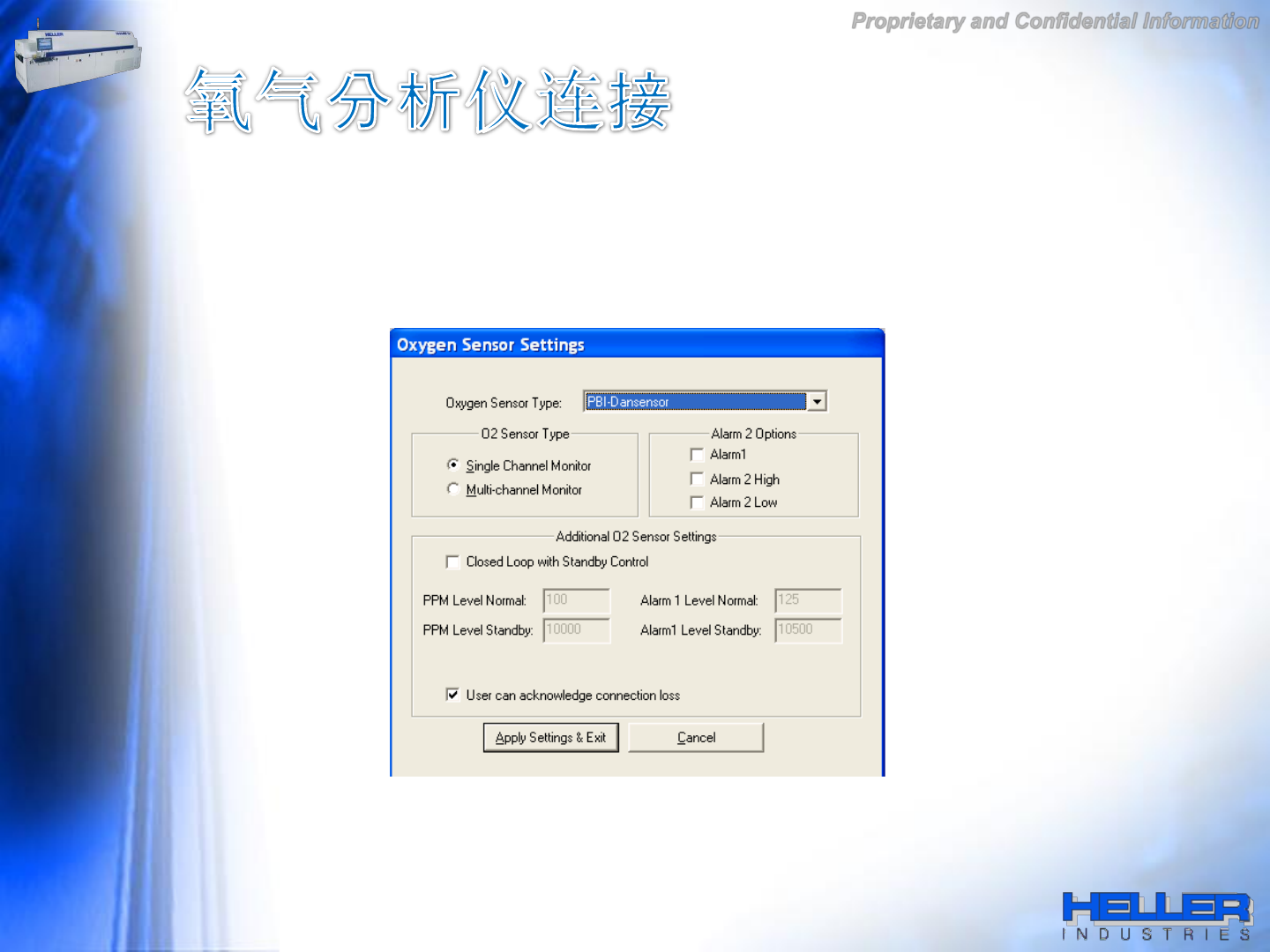

首先在Oven软件氧气分析仪设置选项中选择相对应的氧气分析仪的型
号。 PBI品牌的氧气分析仪，请选择“PBI Dansensor”， 然后选择
单通道；如果有PPM的监控，需要勾选“Alarm1”。如下图：
Proprietary and Confidential Information

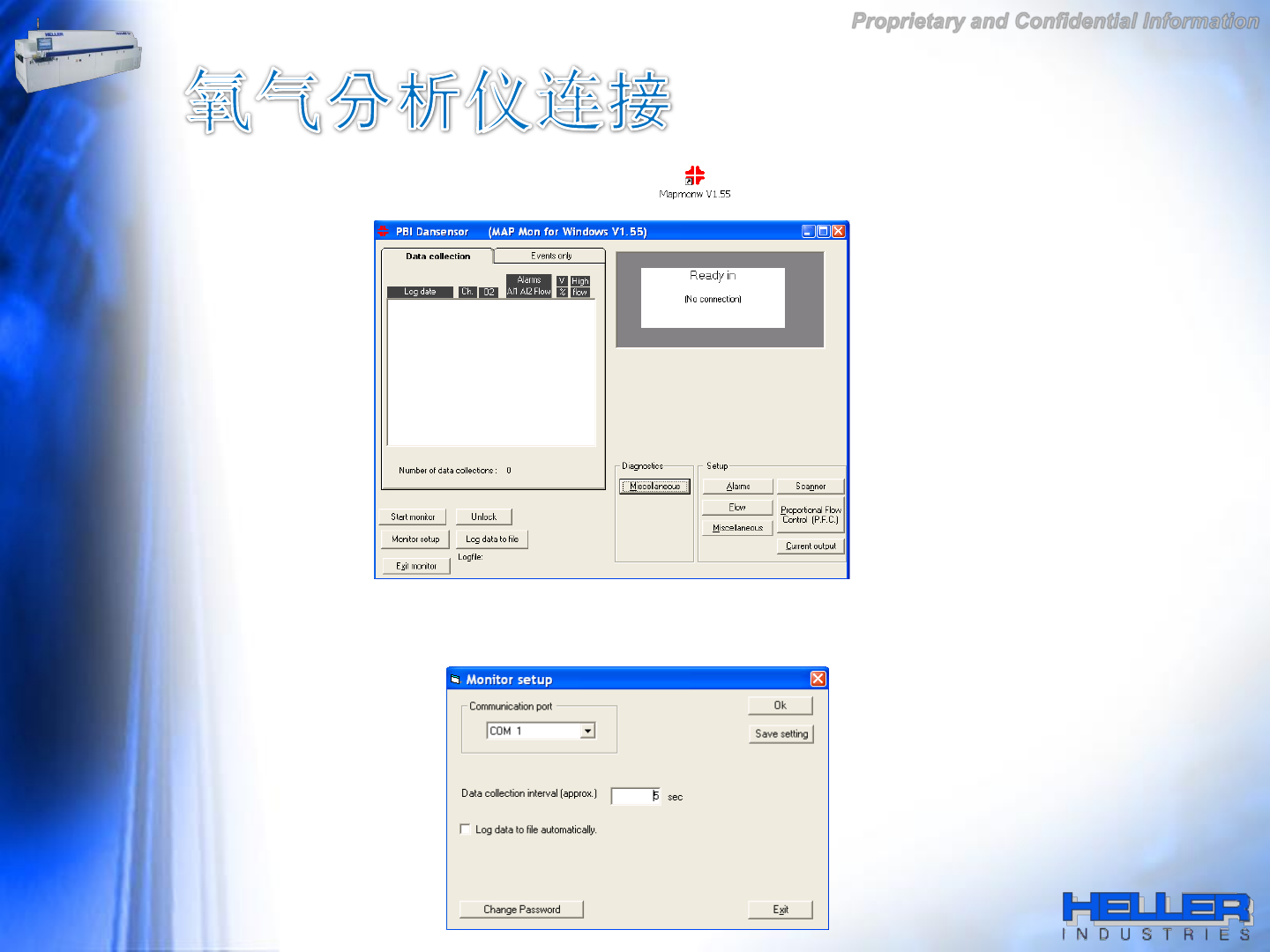

然后运行PBI软件；点击PBI图标 ，将打开如下界面。
点击“Monitor Setup” 打开Setup界面，选择COM1。点击“OK”，
设置完成。当PBI软件运行时，将能够Oven软件进行连接。如下图：
